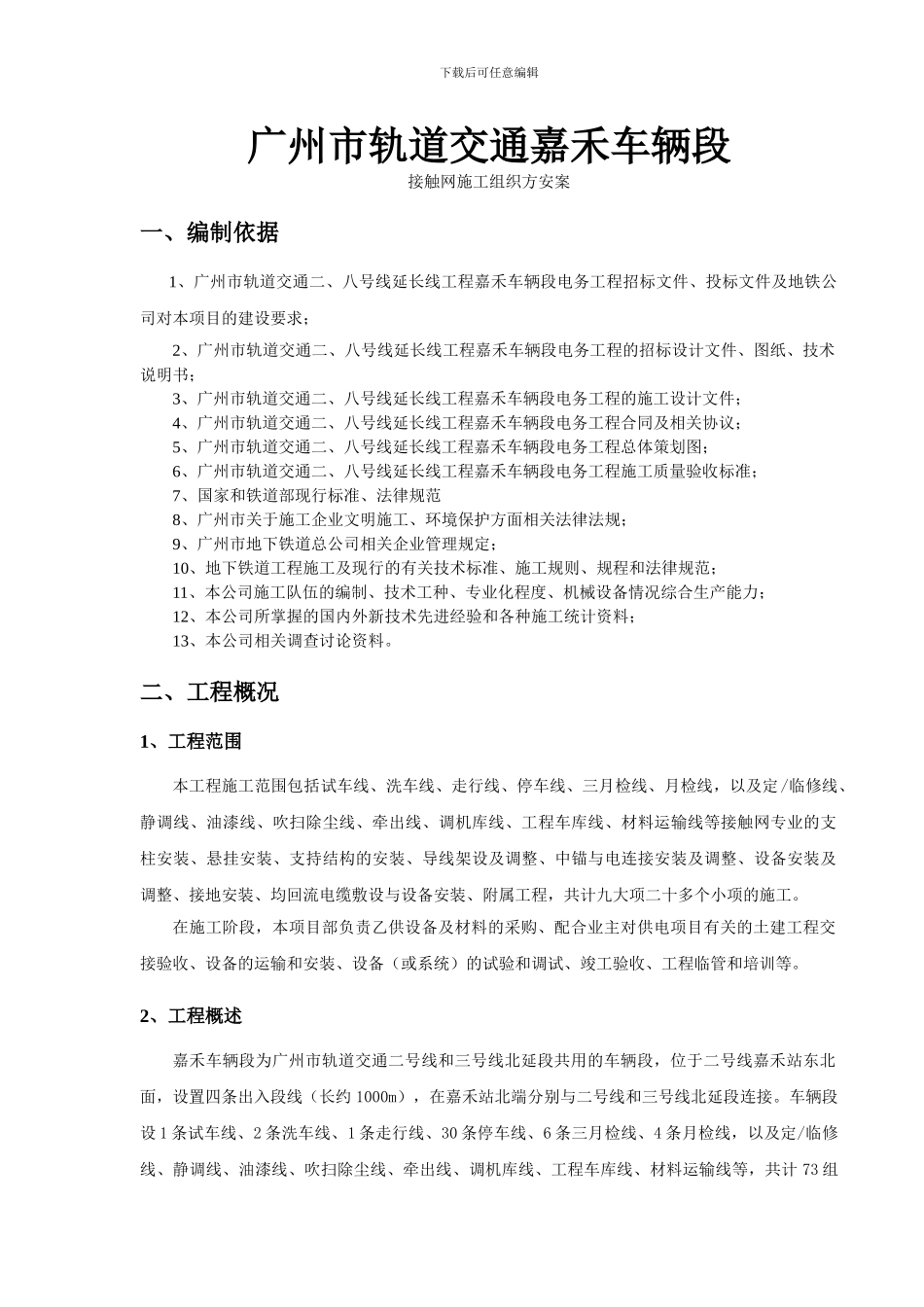

下载后可任意编辑广州市轨道交通嘉禾车辆段接触网施工组织方安案一、编制依据 1、广州市轨道交通二、八号线延长线工程嘉禾车辆段电务工程招标文件、投标文件及地铁公司对本项目的建设要求；2、广州市轨道交通二、八号线延长线工程嘉禾车辆段电务工程的招标设计文件、图纸、技术说明书；3、广州市轨道交通二、八号线延长线工程嘉禾车辆段电务工程的施工设计文件；4、广州市轨道交通二、八号线延长线工程嘉禾车辆段电务工程合同及相关协议；5、广州市轨道交通二、八号线延长线工程嘉禾车辆段电务工程总体策划图；6、广州市轨道交通二、八号线延长线工程嘉禾车辆段电务工程施工质量验收标准；7、国家和铁道部现行标准、法律规范8、广州市关于施工企业文明施工、环境保护方面相关法律法规；9、广州市地下铁道总公司相关企业管理规定；10、地下铁道工程施工及现行的有关技术标准、施工规则、规程和法律规范；11、本公司施工队伍的编制、技术工种、专业化程度、机械设备情况综合生产能力；12、本公司所掌握的国内外新技术先进经验和各种施工统计资料；13、本公司相关调查讨论资料。二、工程概况1、工程范围本工程施工范围包括试车线、洗车线、走行线、停车线、三月检线、月检线，以及定/临修线、静调线、油漆线、吹扫除尘线、牵出线、调机库线、工程车库线、材料运输线等接触网专业的支柱安装、悬挂安装、支持结构的安装、导线架设及调整、中锚与电连接安装及调整、设备安装及调整、接地安装、均回流电缆敷设与设备安装、附属工程，共计九大项二十多个小项的施工。在施工阶段，本项目部负责乙供设备及材料的采购、配合业主对供电项目有关的土建工程交接验收、设备的运输和安装、设备（或系统）的试验和调试、竣工验收、工程临管和培训等。2、工程概述嘉禾车辆段为广州市轨道交通二号线和三号线北延段共用的车辆段，位于二号线嘉禾站东北面，设置四条出入段线（长约 1000m），在嘉禾站北端分别与二号线和三号线北延段连接。车辆段设 1 条试车线、2 条洗车线、1 条走行线、30 条停车线、6 条三月检线、4 条月检线，以及定/临修线、静调线、油漆线、吹扫除尘线、牵出线、调机库线、工程车库线、材料运输线等，共计 73 组下载后可任意编辑道岔。车辆段出入段线接触网采纳全补偿简单链型悬挂（2*JT150+2*CTA120），其他车场线采纳弹性补偿简单悬挂（CTA120），接触网架空地线采纳 JT120 导线。嘉禾车辆段在试车线和刚柔过渡处的柔性悬挂采纳了简...
