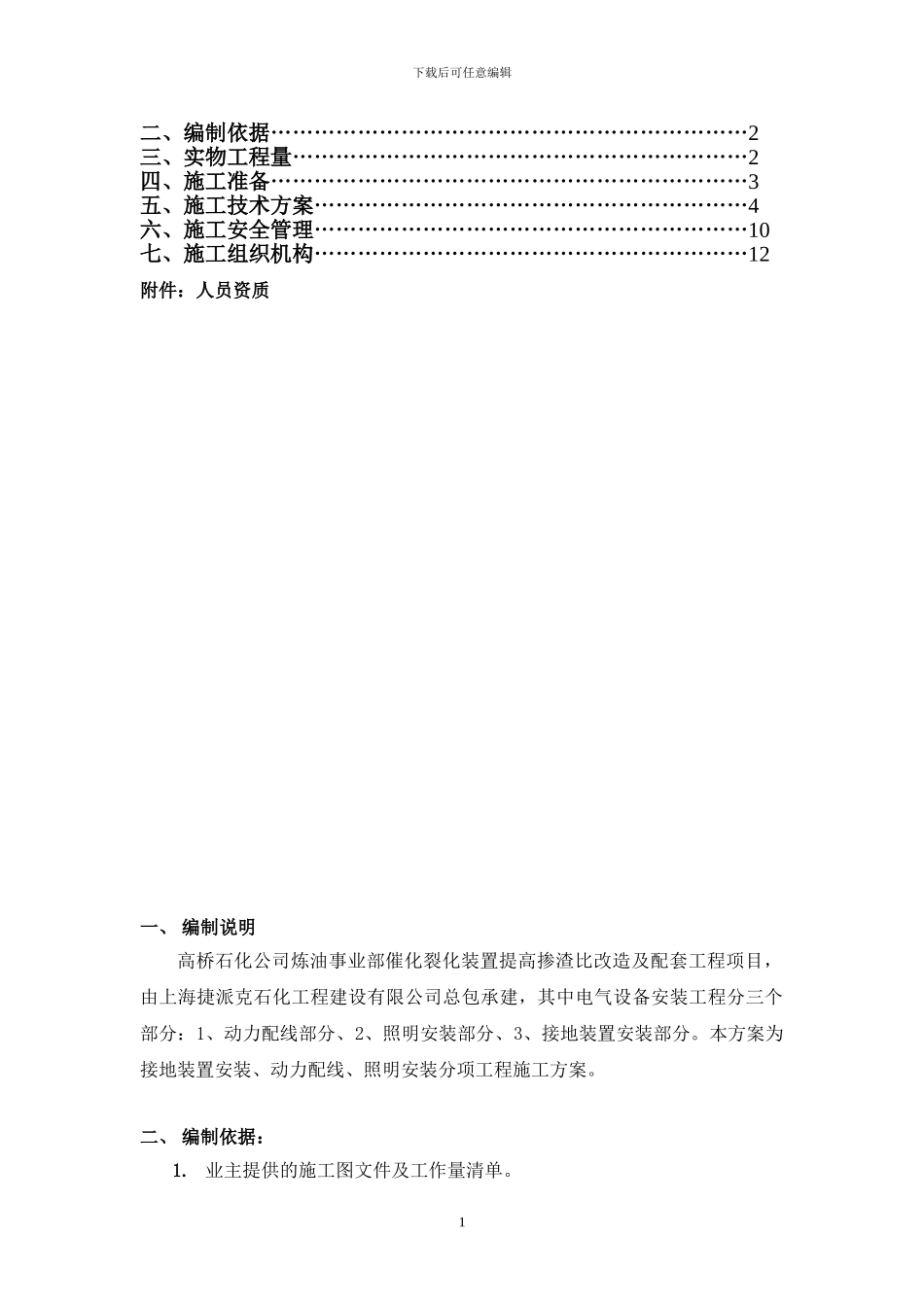

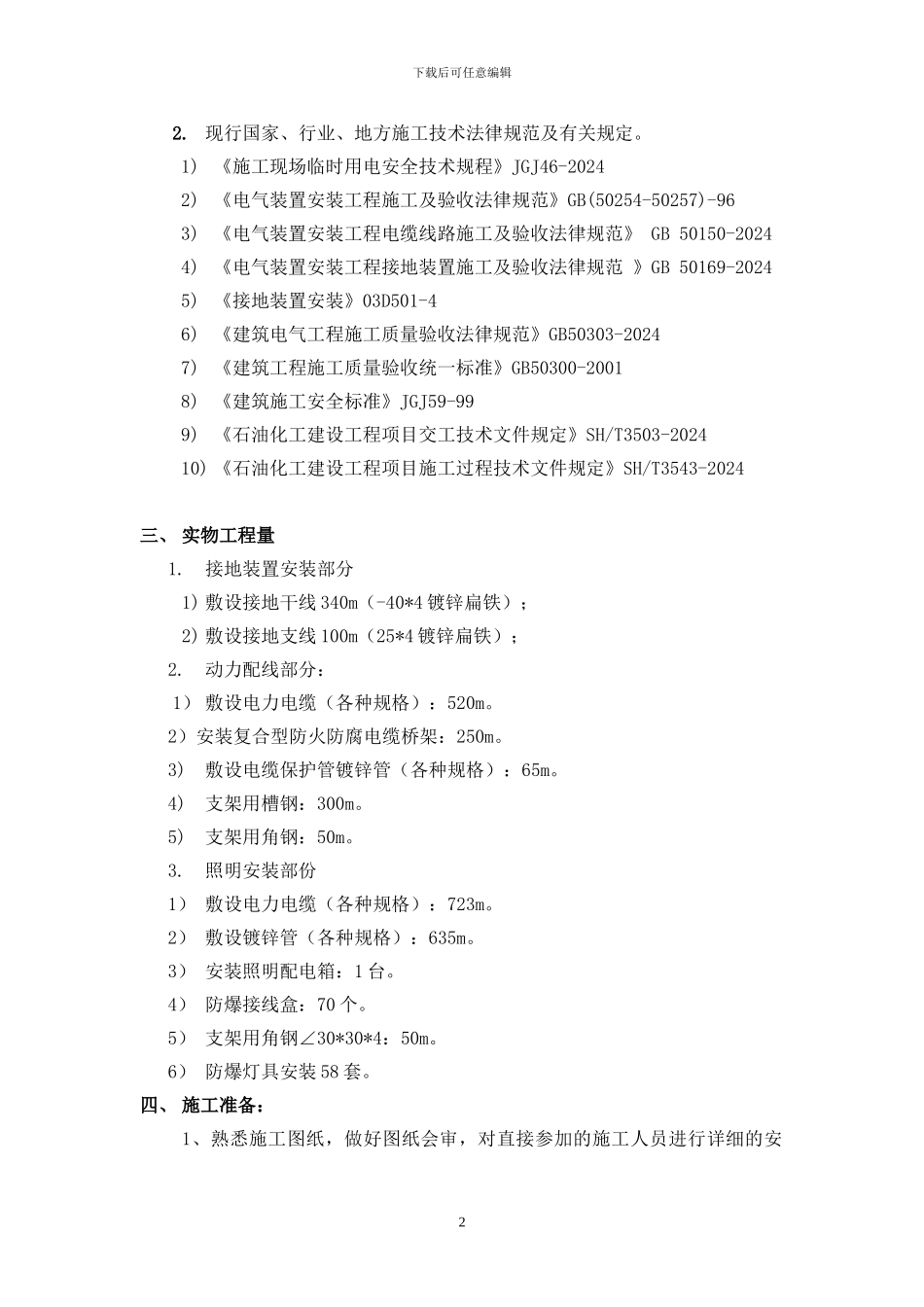

0上海高桥捷派克石化工程建设有限公司 催化裂化装置提高掺渣比改造及配套工程电气安装（接地装置、动力配线、照明安装分项部分）催化裂化装置提高掺渣比改造及配套工程 电气安装（接地装置、动力配线、照明安装分项部分）施工方案编制：审核：审批：上海捷派克石化工程建设有限公司工程分公司2024 年 9 月 20 日目录一、编制说明…………………………………………………………21下载后可任意编辑二、编制依据…………………………………………………………2三、实物工程量………………………………………………………2四、施工准备…………………………………………………………3五、施工技术方案……………………………………………………4六、施工安全管理……………………………………………………10七、施工组织机构……………………………………………………12附件：人员资质一、 编制说明高桥石化公司炼油事业部催化裂化装置提高掺渣比改造及配套工程项目，由上海捷派克石化工程建设有限公司总包承建，其中电气设备安装工程分三个部分：1、动力配线部分、2、照明安装部分、3、接地装置安装部分。本方案为接地装置安装、动力配线、照明安装分项工程施工方案。二、 编制依据：1. 业主提供的施工图文件及工作量清单。2下载后可任意编辑2. 现行国家、行业、地方施工技术法律规范及有关规定。1) 《施工现场临时用电安全技术规程》JGJ46-20242) 《电气装置安装工程施工及验收法律规范》GB(50254-50257)-963) 《电气装置安装工程电缆线路施工及验收法律规范》 GB 50150-20244) 《电气装置安装工程接地装置施工及验收法律规范 》GB 50169-20245) 《接地装置安装》03D501-46) 《建筑电气工程施工质量验收法律规范》GB50303-20247) 《建筑工程施工质量验收统一标准》GB50300-20018) 《建筑施工安全标准》JGJ59-999) 《石油化工建设工程项目交工技术文件规定》SH/T3503-202410) 《石油化工建设工程项目施工过程技术文件规定》SH/T3543-2024三、 实物工程量1.接地装置安装部分1) 敷设接地干线 340m（-40*4 镀锌扁铁）；2) 敷设接地支线 100m（25*4 镀锌扁铁）；2.动力配线部分：1） 敷设电力电缆（各种规格）：520m。2）安装复合型防火防腐电缆桥架：250m。3)敷设电缆保护管镀锌管（各种规格）：65m。4)支架用槽钢：300m。5)支架用角钢：50m。3.照明安装部份1） 敷设电力电缆（各种规格）：723m。2） 敷设镀锌管（各...
