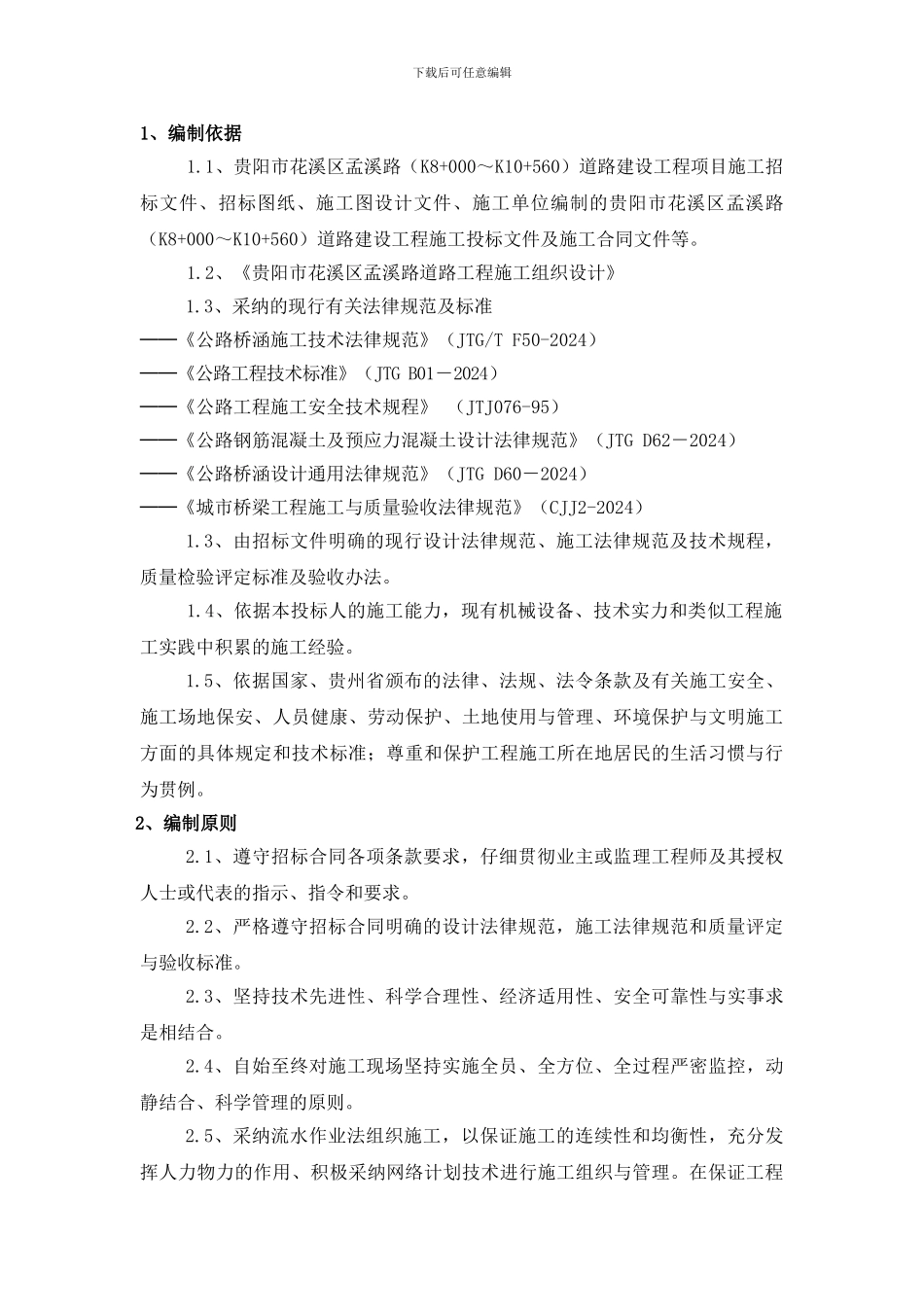

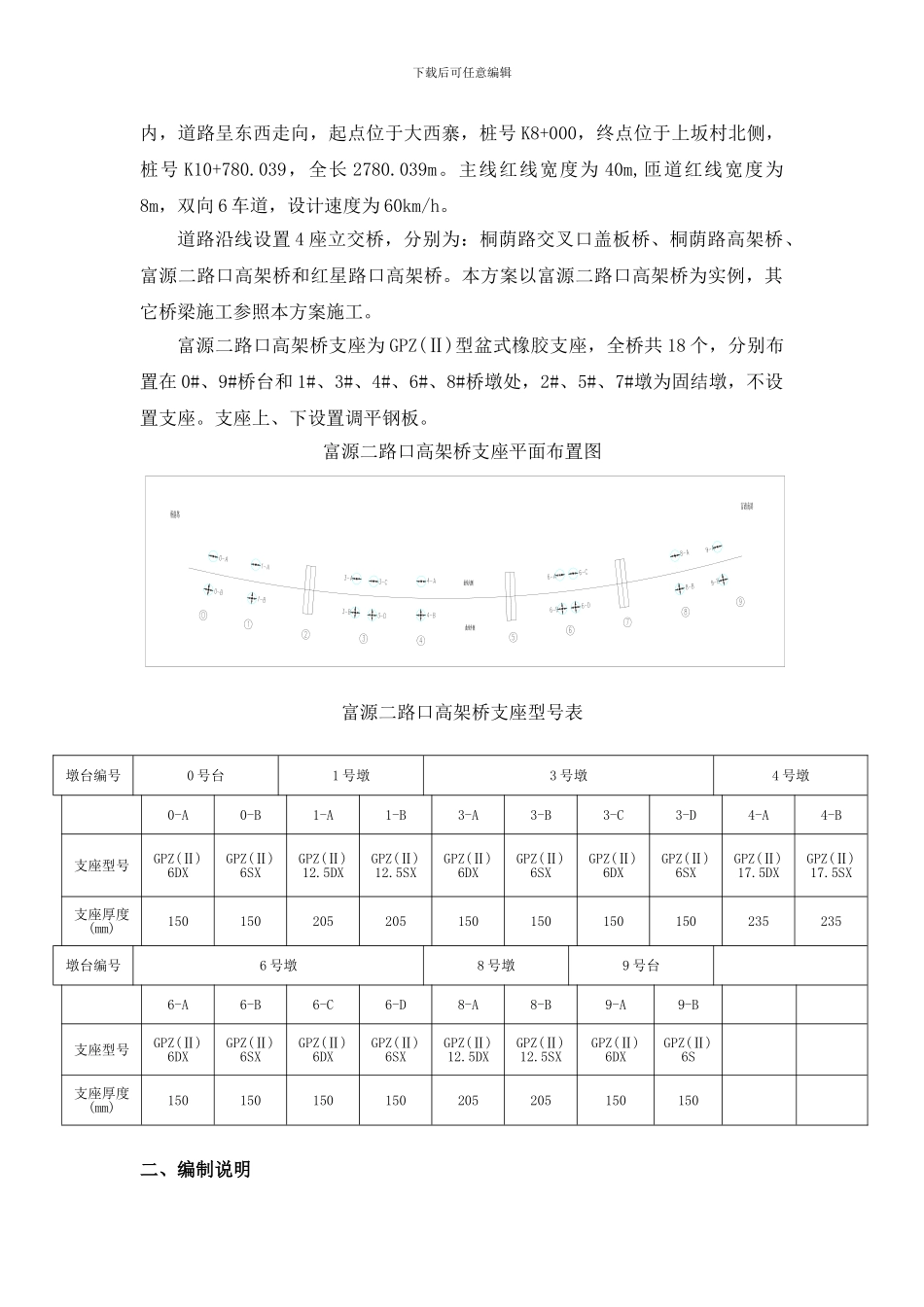

下载后可任意编辑贵阳市花溪区孟溪路道路工程支座安装方案编 制: 复 核: 批 准: 中铁港航局集团第二工程有限公司贵阳市花溪区孟溪路道路工程项目经理部二 O 一三年八月十八日一、工程概况 孟溪路为城市主干道，属新建道路，位于贵阳市花溪区规划小孟工业园区下载后可任意编辑内，道路呈东西走向，起点位于大西寨，桩号 K8+000，终点位于上坂村北侧，桩号 K10+780.039，全长 2780.039m。主线红线宽度为 40m,匝道红线宽度为8m，双向 6 车道，设计速度为 60km/h。道路沿线设置 4 座立交桥，分别为：桐荫路交叉口盖板桥、桐荫路高架桥、富源二路口高架桥和红星路口高架桥。本方案以富源二路口高架桥为实例，其它桥梁施工参照本方案施工。富源二路口高架桥支座为 GPZ(Ⅱ)型盆式橡胶支座，全桥共 18 个，分别布置在 0#、9#桥台和 1#、3#、4#、6#、8#桥墩处，2#、5#、7#墩为固结墩，不设置支座。支座上、下设置调平钢板。富源二路口高架桥支座平面布置图富源二路口高架桥支座型号表二、编制说明墩台编号0 号台1 号墩3 号墩4 号墩0-A0-B1-A1-B3-A3-B3-C3-D4-A4-B支座型号GPZ(Ⅱ)6DXGPZ(Ⅱ)6SXGPZ(Ⅱ)12.5DXGPZ(Ⅱ)12.5SXGPZ(Ⅱ)6DXGPZ(Ⅱ)6SXGPZ(Ⅱ)6DXGPZ(Ⅱ)6SXGPZ(Ⅱ)17.5DXGPZ(Ⅱ)17.5SX支座厚度(mm)150150205205150150150150235235墩台编号6 号墩8 号墩9 号台6-A6-B6-C6-D8-A8-B9-A9-B支座型号GPZ(Ⅱ)6DXGPZ(Ⅱ)6SXGPZ(Ⅱ)6DXGPZ(Ⅱ)6SXGPZ(Ⅱ)12.5DXGPZ(Ⅱ)12.5SXGPZ(Ⅱ)6DXGPZ(Ⅱ)6S支座厚度(mm)150150150150205205150150下载后可任意编辑1、编制依据 1.1、贵阳市花溪区孟溪路（K8+000～K10+560）道路建设工程项目施工招标文件、招标图纸、施工图设计文件、施工单位编制的贵阳市花溪区孟溪路（K8+000～K10+560）道路建设工程施工投标文件及施工合同文件等。 1.2、《贵阳市花溪区孟溪路道路工程施工组织设计》1.3、采纳的现行有关法律规范及标准──《公路桥涵施工技术法律规范》（JTG/T F50-2024）──《公路工程技术标准》（JTG B01－2024）──《公路工程施工安全技术规程》 （JTJ076-95）──《公路钢筋混凝土及预应力混凝土设计法律规范》（JTG D62－2024）──《公路桥涵设计通用法律规范》（JTG D60－2024）──《城市桥梁工程施工与质量验收法律规范》（CJJ2-2024）1.3、由招标文件明确的现行设计法律规范、施工法律规范及技术规程，质量检验评定标准及验收办法。1.4、依据本投标人的施工能力，现有机...
