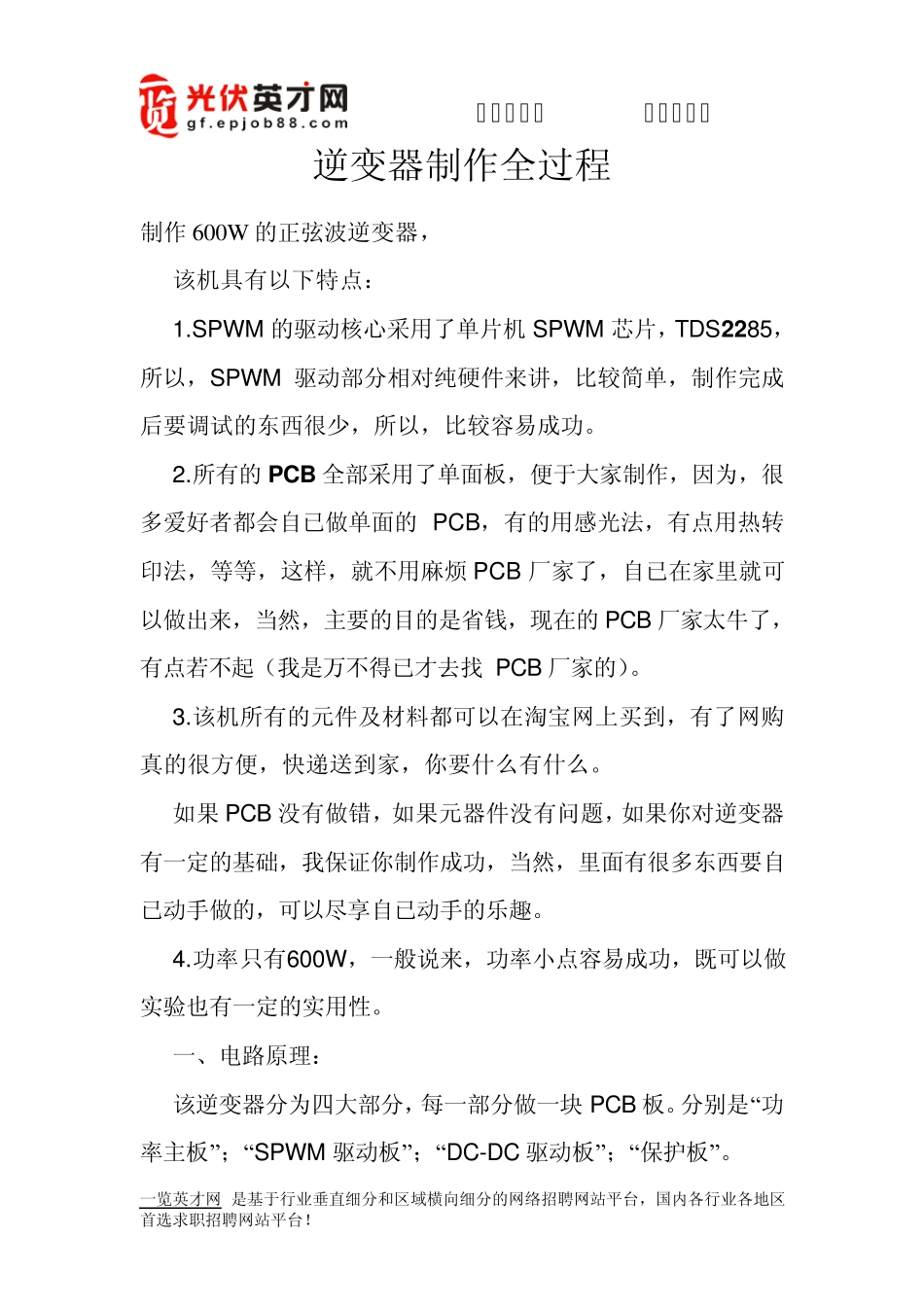

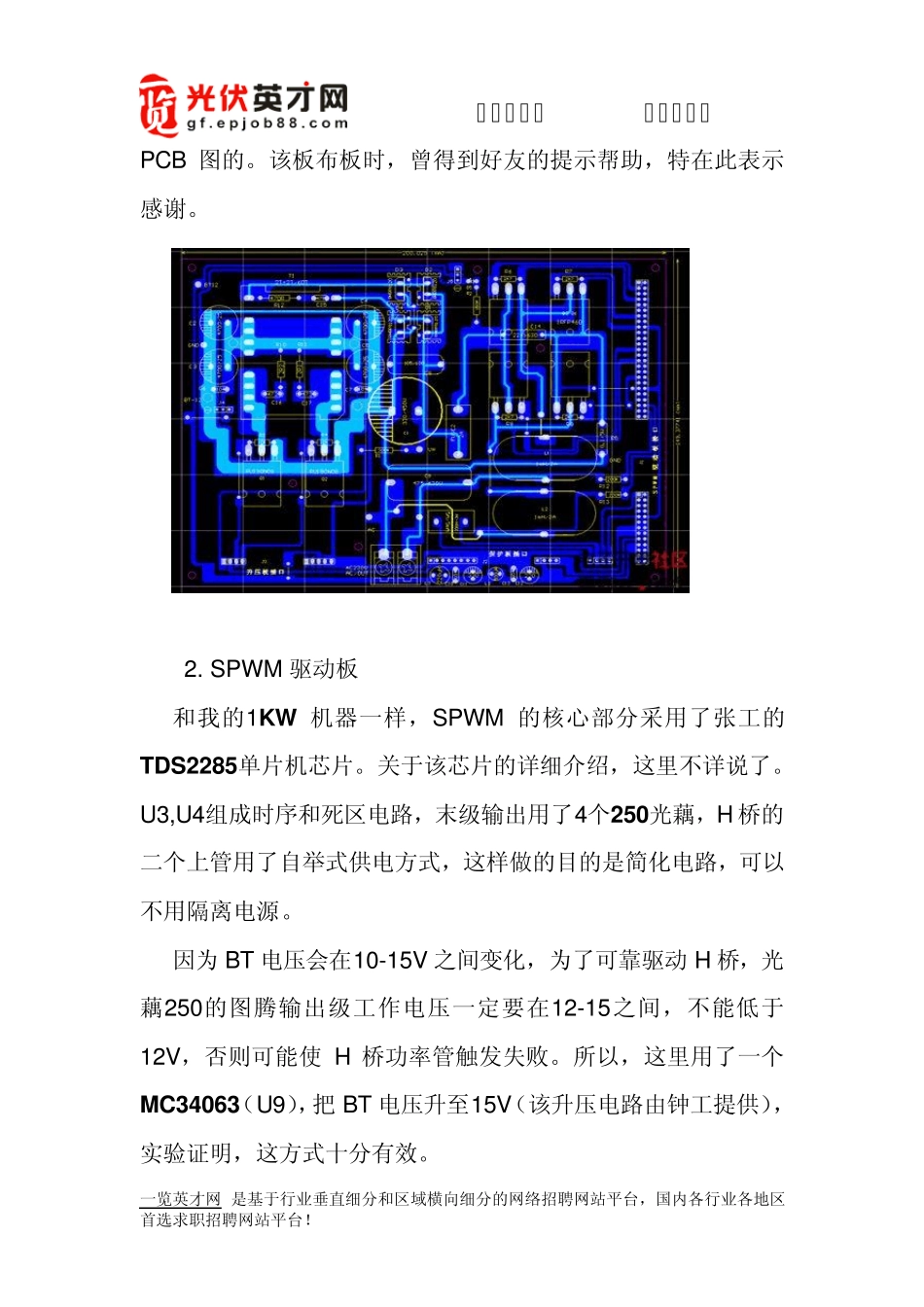

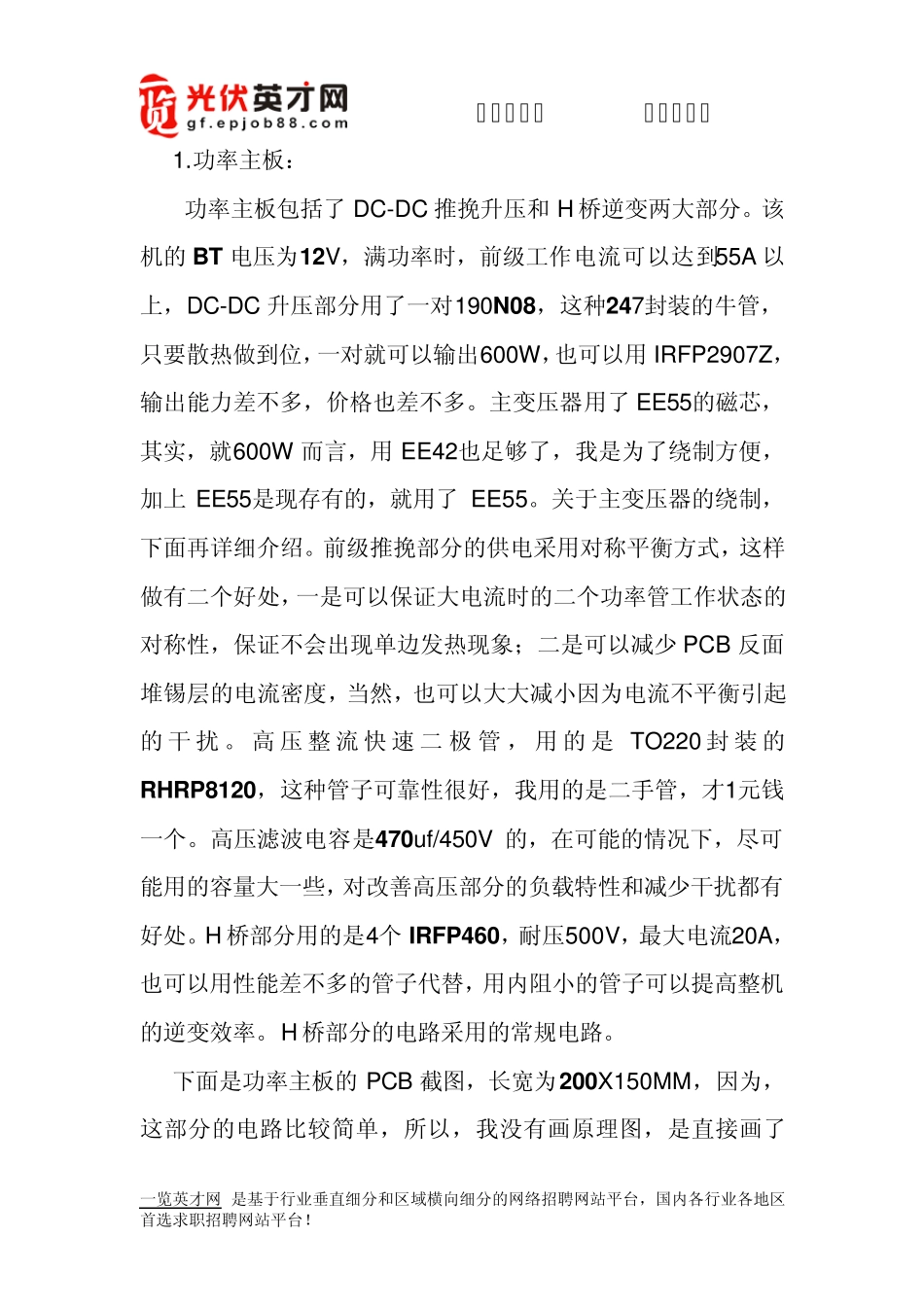

招专业人才 上一览英才 一览英才网 是基于行业垂直细分和区域横向细分的网络招聘网站平台，国内各行业各地区首选求职招聘网站平台！ 逆变器制作全过程 制作 600W 的正弦波逆变器， 该机具有以下特点： 1.SPW M 的驱动核心采用了单片机 SPW M 芯片，TDS2285，所以，SPW M 驱动部分相对纯硬件来讲，比较简单，制作完成后要调试的东西很少，所以，比较容易成功。 2.所有的 PCB 全部采用了单面板，便于大家制作，因为，很多爱好者都会自已做单面的 PCB，有的用感光法，有点用热转印法，等等，这样，就不用麻烦 PCB 厂家了，自已在家里就可以做出来，当然，主要的目的是省钱，现在的 PCB 厂家太牛了，有点若不起（我是万不得已才去找PCB 厂家的）。 3.该机所有的元件及材料都可以在淘宝网上买到，有了网购真的很方便，快递送到家，你要什么有什么。 如果PCB 没有做错，如果元器件没有问题，如果你对逆变器有一定的基础，我保证你制作成功，当然，里面有很多东西要自已动手做的，可以尽享自已动手的乐趣。 4.功率只有600W ，一般说来，功率小点容易成功，既可以做实验也有一定的实用性。 一、电路原理： 该逆变器分为四大部分，每一部分做一块 PCB 板。分别是“功率主板”；“SPW M 驱动板”；“DC-DC 驱动板”；“保护板”。 招专业人才 上一览英才 一览英才网 是基于行业垂直细分和区域横向细分的网络招聘网站平台，国内各行业各地区首选求职招聘网站平台！ 1.功率主板： 功率主板包括了DC-DC 推挽升压和H 桥逆变两大部分。该机的BT 电压为12V，满功率时，前级工作电流可以达到55A 以上，DC-DC 升压部分用了一对190N08，这种247封装的牛管，只要散热做到位，一对就可以输出600W，也可以用 IRFP2907Z，输出能力差不多，价格也差不多。主变压器用了EE55的磁芯，其实，就600W 而言，用 EE42也足够了，我是为了绕制方便，加上 EE55是现存有的，就用了EE55。关于主变压器的绕制，下面再详细介绍。前级推挽部分的供电采用对称平衡方式，这样做有二个好处，一是可以保证大电流时的二个功率管工作状态的对称性，保证不会出现单边发热现象；二是可以减少 PCB 反面堆锡层的电流密度，当然，也可以大大减小因为电流不平衡引起的干 扰 。 高 压整 流 快 速 二 极 管 ，用 的是TO220 封 装 的RHRP8120，这种管子可靠性很好，我用的是二手管，才1元钱一个。高压滤波电容是470u f/450V 的，在...
