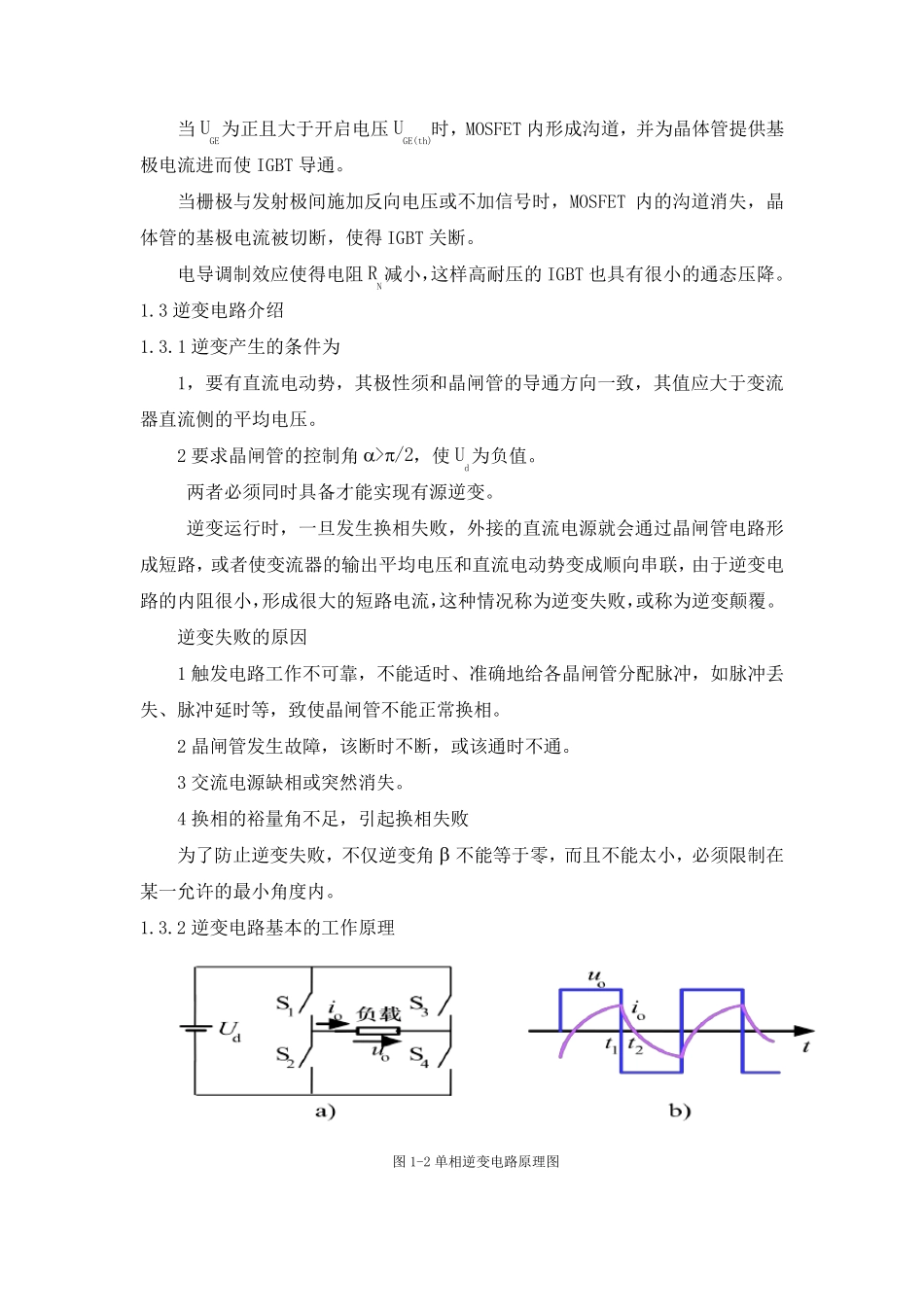

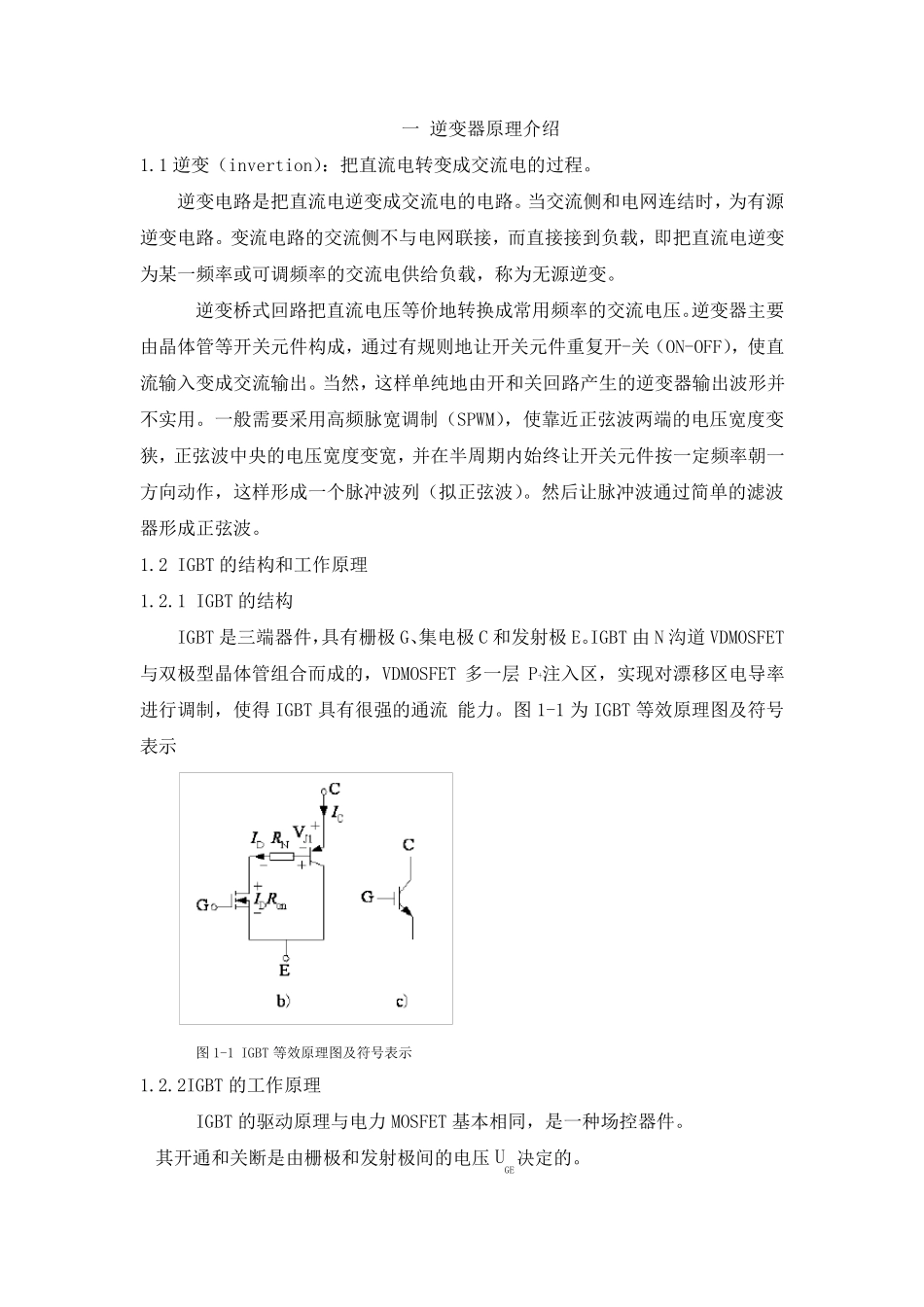

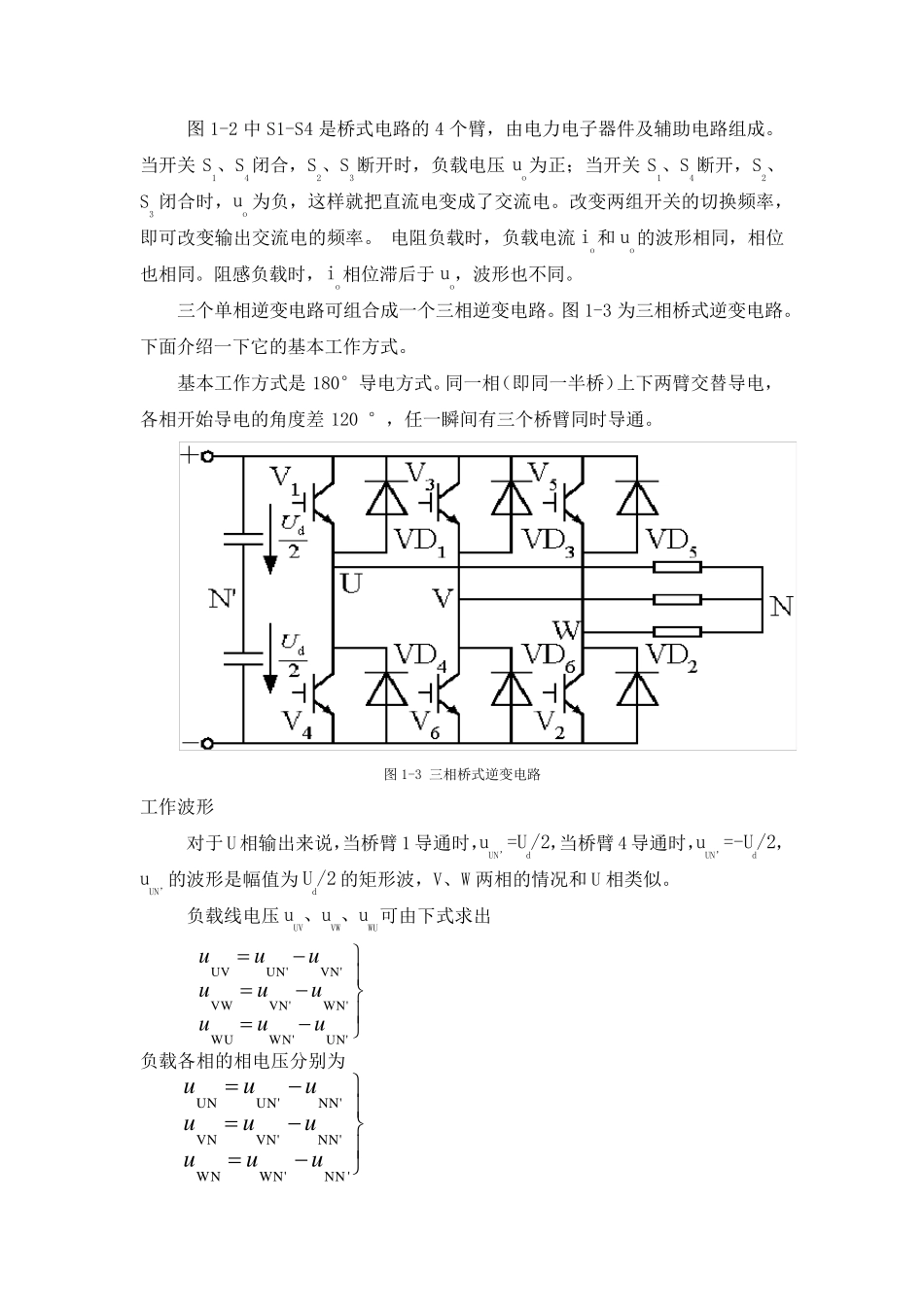

一 逆 变 器 原 理 介 绍 1.1 逆 变 （ invertion）： 把 直 流 电 转 变 成 交 流 电 的 过 程 。 逆 变 电 路 是 把 直 流 电 逆 变 成 交 流 电 的 电 路 。 当 交 流 侧 和 电 网 连 结 时 ， 为 有 源逆 变 电 路 。 变 流 电 路 的 交 流 侧 不 与 电 网 联 接 ， 而 直 接 接 到 负 载 ， 即 把 直 流 电 逆 变为 某 一 频 率 或 可 调 频 率 的 交 流 电 供 给 负 载 ， 称 为 无 源 逆 变 。 逆 变 桥 式 回 路 把 直 流 电 压 等 价 地 转 换 成 常 用 频 率 的 交 流 电 压 。逆 变 器 主 要由 晶 体 管 等 开 关 元 件 构 成 ， 通 过 有 规 则 地 让 开 关 元 件 重 复 开 -关 （ ON-OFF）， 使 直流 输 入 变 成 交 流 输 出 。 当 然 ， 这 样 单 纯 地 由 开 和 关 回 路 产 生 的 逆 变 器 输 出 波 形 并不 实 用 。 一 般 需 要 采 用 高 频 脉 宽 调 制 （ SPWM）， 使 靠 近 正 弦 波 两 端 的 电 压 宽 度 变狭 ， 正 弦 波 中 央 的 电 压 宽 度 变 宽 ， 并 在 半 周 期 内 始 终 让 开 关 元 件 按 一 定 频 率 朝 一方 向 动 作 ， 这 样 形 成 一 个 脉 冲波 列（ 拟正 弦 波 ）。 然 后让 脉 冲波 通 过 简单 的 滤波器 形 成 正 弦 波 。 1.2 IGBT 的 结 构 和 工作 原 理 1.2.1 IGBT 的 结 构 IGBT 是 三端 器 件 ，具有 栅极G、集电 极C 和 发射极E。IGBT 由 N 沟道VDMOSFET与 双极型晶 体 管 组合而 成 的 ， VDMOSFET 多一 层P+注入 区， 实 现对漂移区电 导率进行调 制 ， 使 得 IGBT 具有 很 强 的 通 流 能 力 。 图 1-1 为 IGBT 等 效 原 理 图 及 符 号表 示 图 1-1 IGBT 等 效 原 理 图 及 符 号 表 示 1.2.2IGBT 的 工作 原 理 IGBT 的 驱 动 原 理 与 电 力 MOSFET 基 本 相 同 ， 是 一 种 场 控 器 件 。 其 开 通 和 关 断 是 由 栅极和 发射极间 的 电 压 UGE决 定 的 。 当 UGE为 正 且 大 于 开 启 电 压 UGE(th)时 ...
