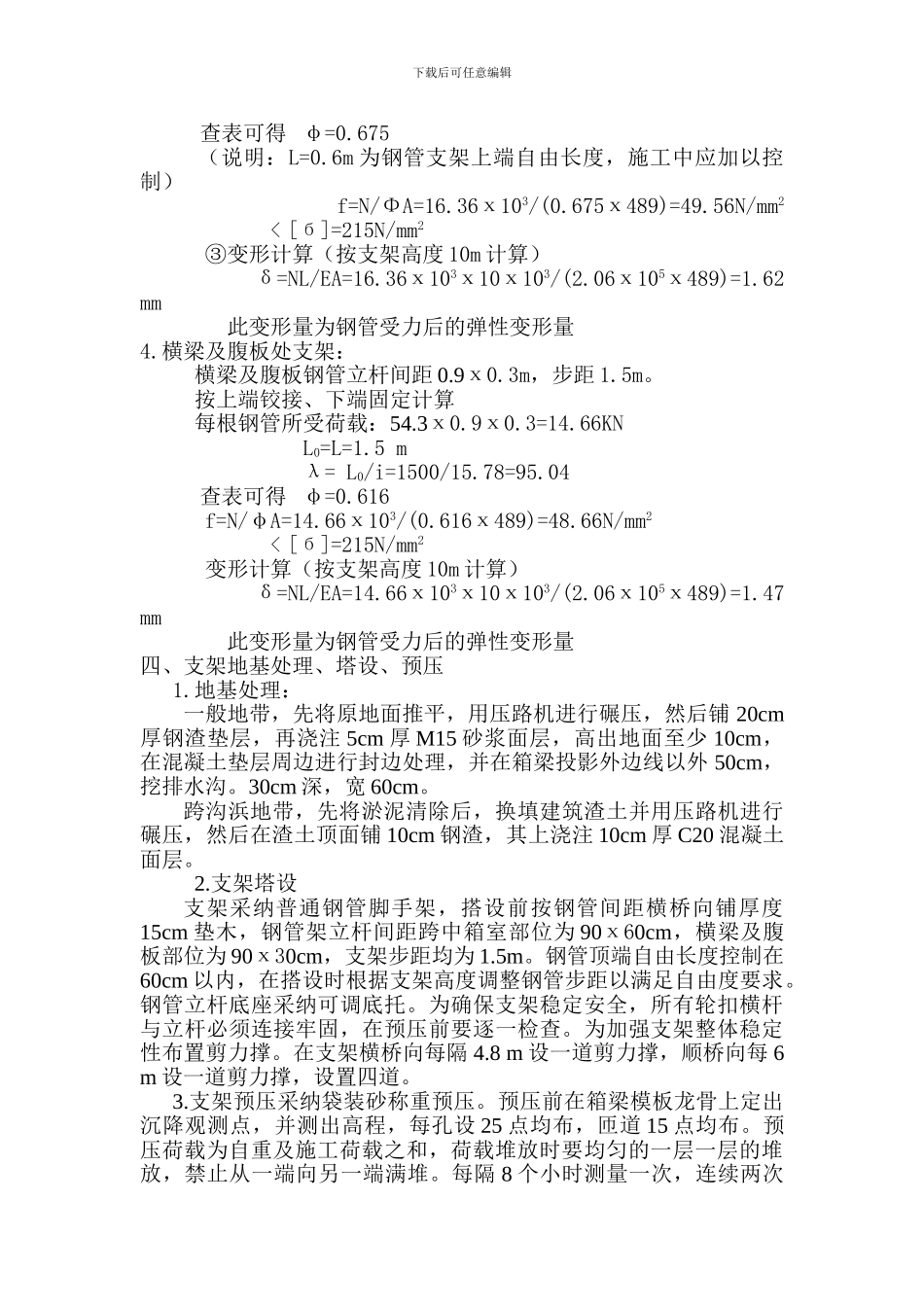

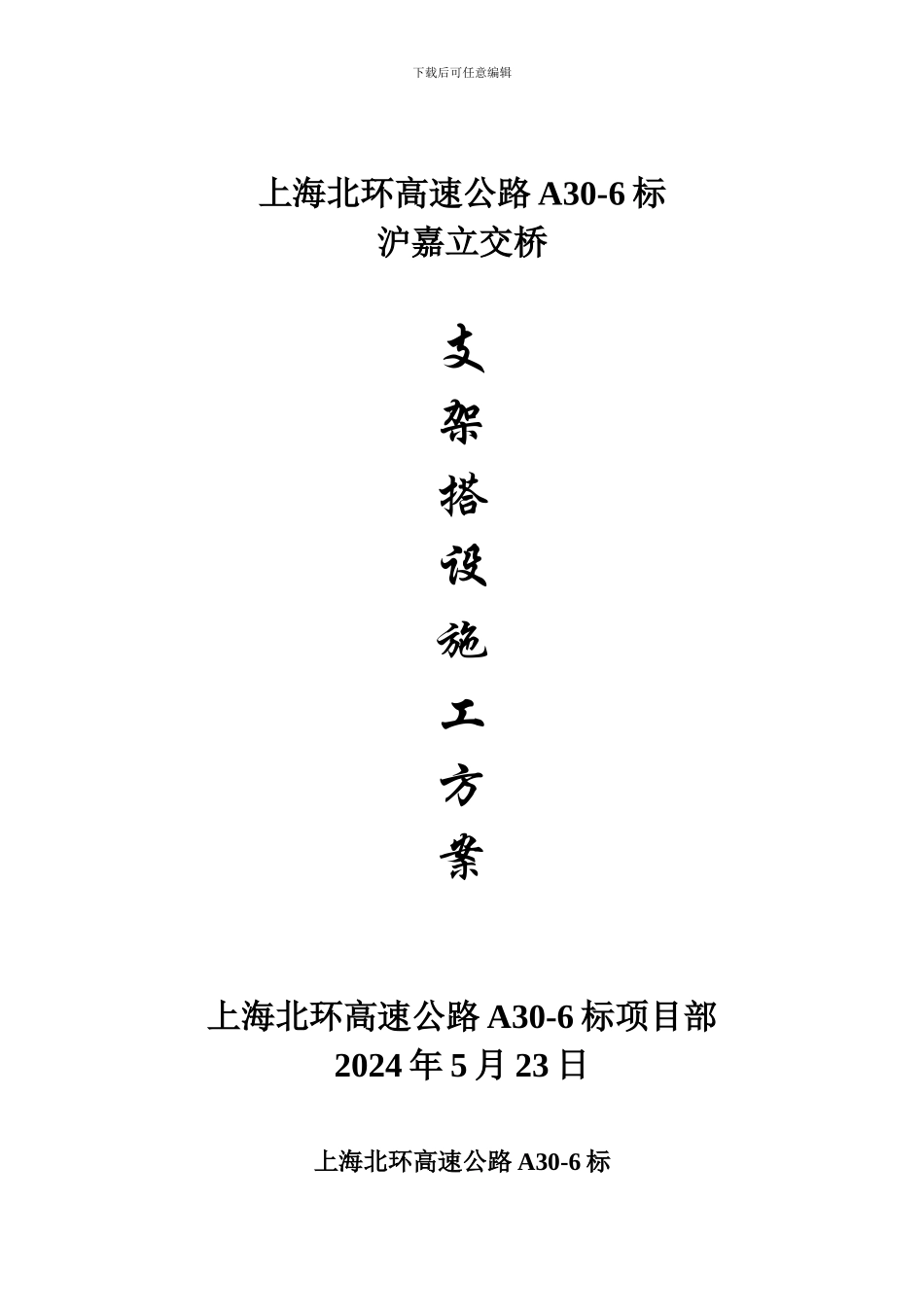

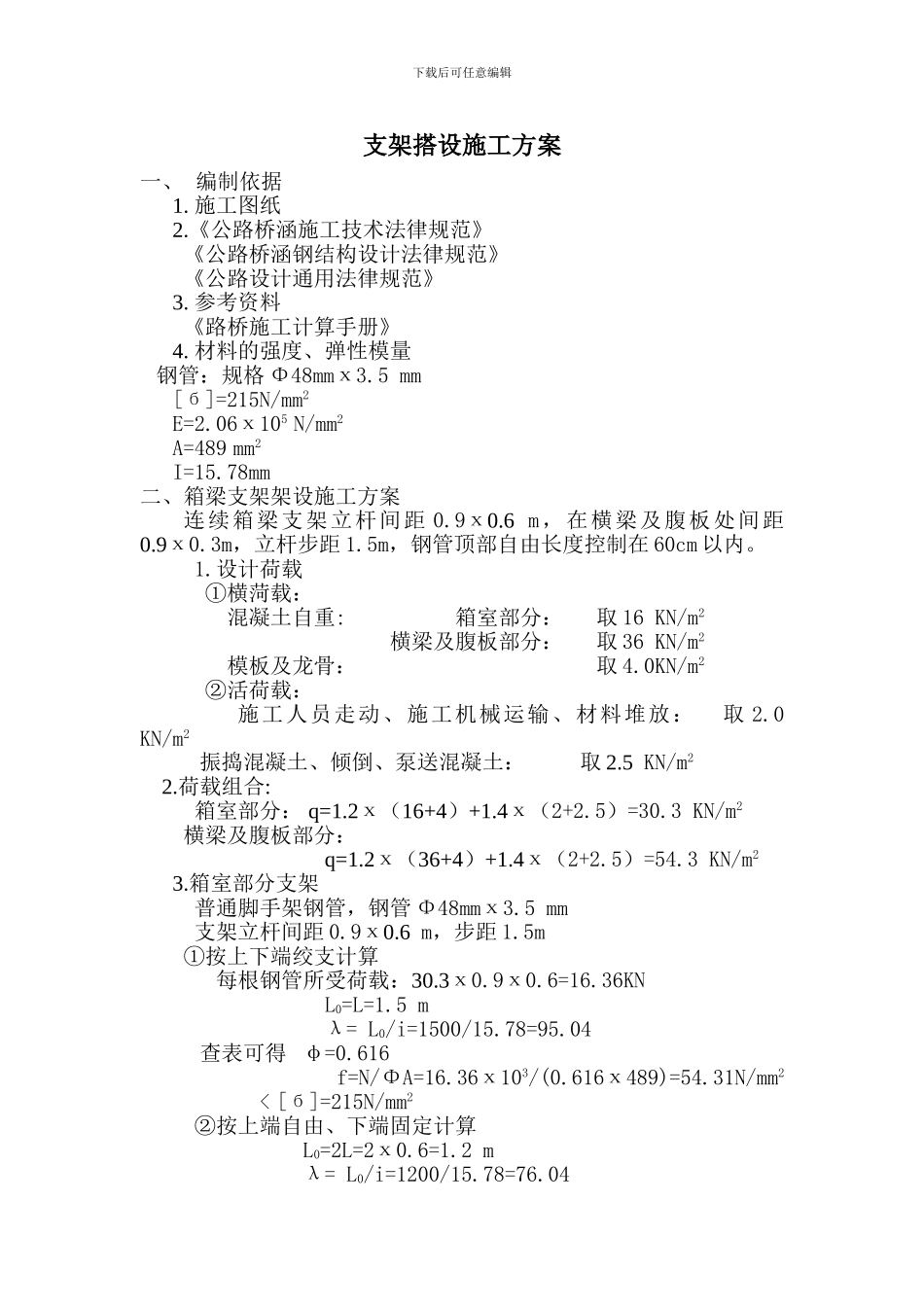

下载后可任意编辑上海北环高速公路 A30-6 标沪嘉立交桥支架搭设施工方案上海北环高速公路 A30-6 标项目部2024 年 5 月 23 日上海北环高速公路 A30-6 标下载后可任意编辑支架搭设施工方案一、 编制依据1. 施工图纸2.《公路桥涵施工技术法律规范》《公路桥涵钢结构设计法律规范》《公路设计通用法律规范》3. 参考资料《路桥施工计算手册》4. 材料的强度、弹性模量 钢管：规格 Φ48mmх3.5 mm[б]=215N/mm2E=2.06х105 N/mm2A=489 mm2I=15.78mm 二、箱梁支架架设施工方案连续箱梁支架立杆间距 0.9х0.6 m，在横梁及腹板处间距0.9х0.3m，立杆步距 1.5m，钢管顶部自由长度控制在 60cm 以内。1.设计荷载①横菏载： 混凝土自重: 箱室部分： 取 16 KN/m2横梁及腹板部分： 取 36 KN/m2模板及龙骨： 取 4.0KN/m2②活荷载：施工人员走动、施工机械运输、材料堆放： 取 2.0 KN/m2 振捣混凝土、倾倒、泵送混凝土： 取 2.5 KN/m22.荷载组合: 箱室部分： q=1.2х（16+4）+1.4х（2+2.5）=30.3 KN/m2 横梁及腹板部分：q=1.2х（36+4）+1.4х（2+2.5）=54.3 KN/m23.箱室部分支架普通脚手架钢管，钢管 Φ48mmх3.5 mm支架立杆间距 0.9х0.6 m，步距 1.5m①按上下端绞支计算每根钢管所受荷载：30.3х0.9х0.6=16.36KN L0=L=1.5 m λ= L0/i=1500/15.78=95.04 查表可得 φ=0.616 f=N/ΦA=16.36х103/(0.616х489)=54.31N/mm2 < [б]=215N/mm2②按上端自由、下端固定计算L0=2L=2х0.6=1.2 m λ= L0/i=1200/15.78=76.04下载后可任意编辑 查表可得 φ=0.675 （说明：L=0.6m 为钢管支架上端自由长度，施工中应加以控制） f=N/ΦA=16.36х103/(0.675х489)=49.56N/mm2 < [б]=215N/mm2 ③变形计算（按支架高度 10m 计算） δ=NL/EA=16.36х103х10х103/(2.06х105х489)=1.62 mm 此变形量为钢管受力后的弹性变形量4.横梁及腹板处支架：横梁及腹板钢管立杆间距 0.9х0.3m，步距 1.5m。按上端铰接、下端固定计算每根钢管所受荷载：54.3х0.9х0.3=14.66KN L0=L=1.5 m λ= L0/i=1500/15.78=95.04 查表可得 φ=0.616f=N/φA=14.66х103/(0.616х489)=48.66N/mm2 < [б]=215N/mm2变形计算（按支架高度 10m 计算） δ=NL/EA=14.66х103х10х103/(2.06х105х489)=1.47 mm 此变形量为钢管受力后的弹性变形量四、支架地基处理、塔设、预压1.地基处理：一般地带，先将原地面推平，用...
