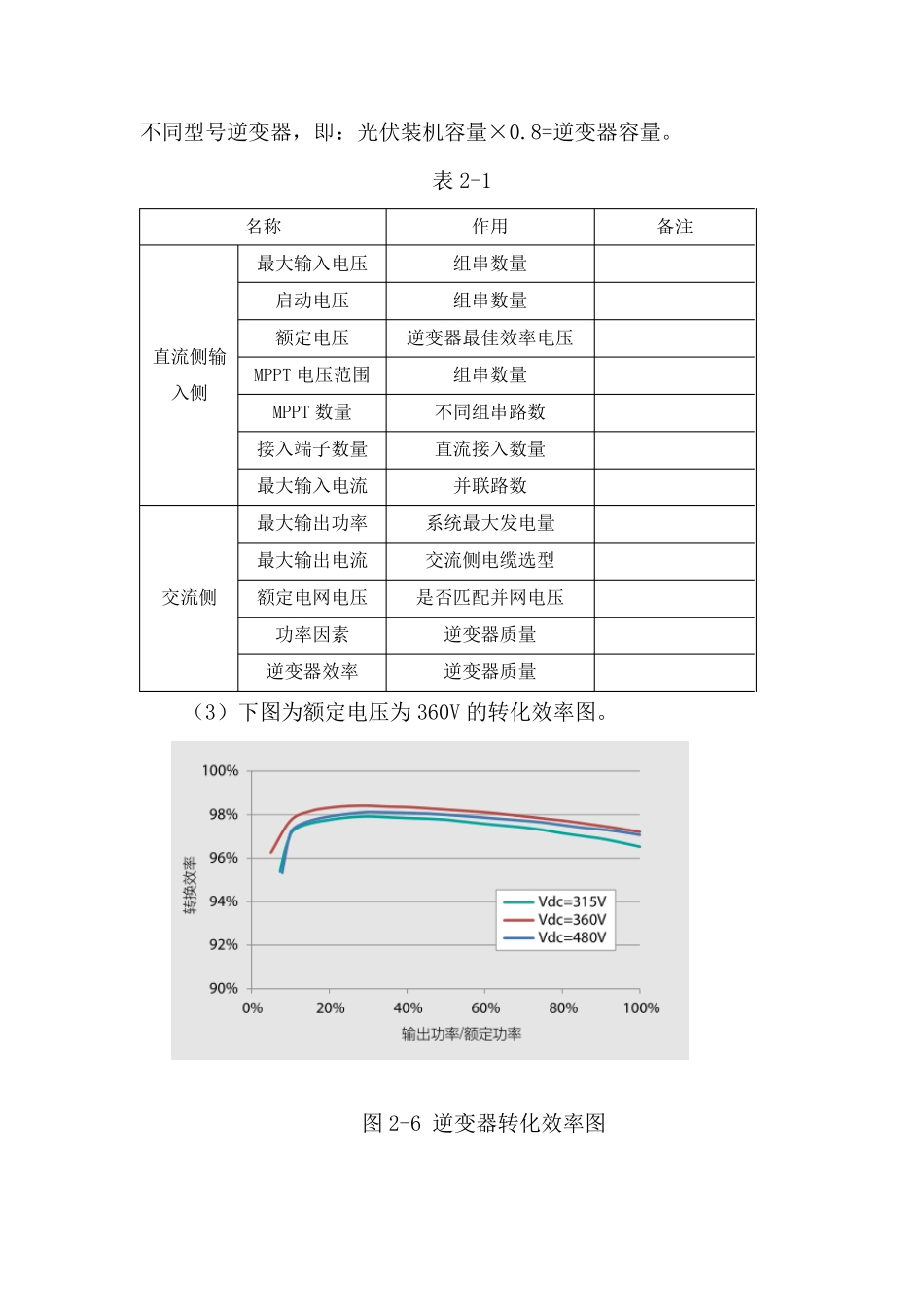

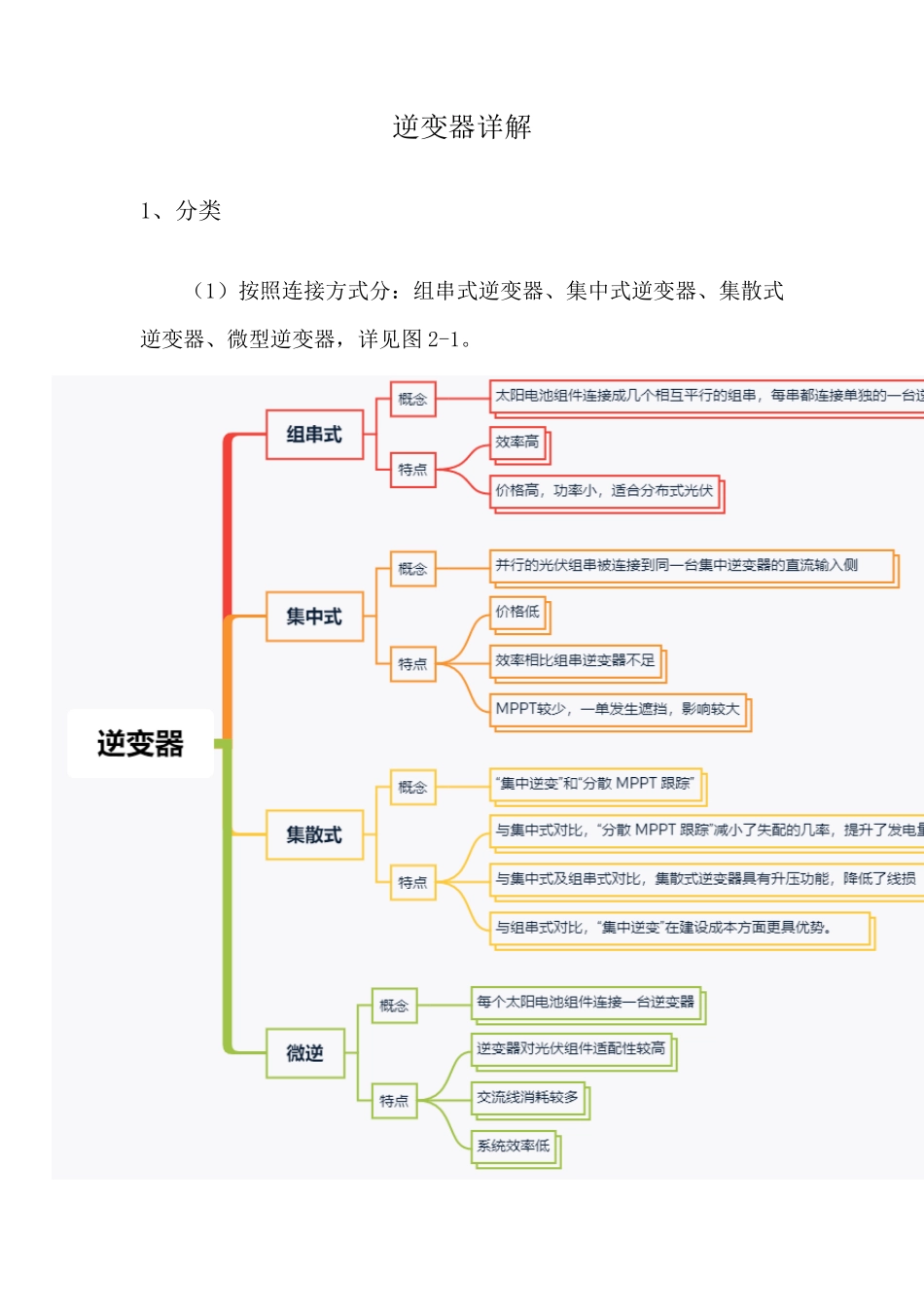

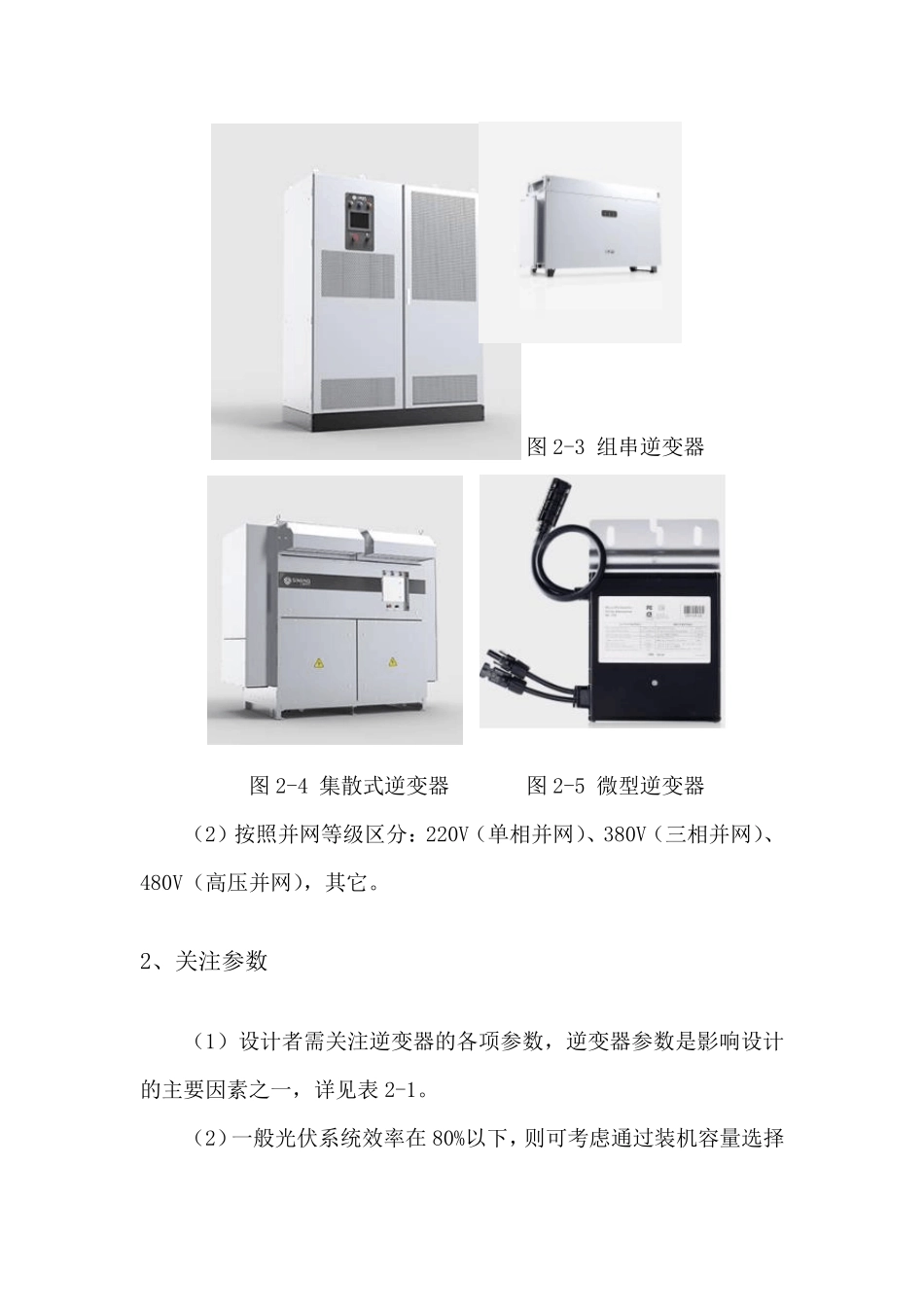

逆变器详解 1、分类 （1）按照连接方式分：组串式逆变器、集中式逆变器、集散式逆变器、微型逆变器，详见图 2-1。 图 2-1 逆变器介绍 图2-2 集中式逆变器 图2-3 组串逆变器 图2-4 集散式逆变器 图2-5 微型逆变器 （2）按照并网等级区分：220V（单相并网）、380V（三相并网）、480V（高压并网），其它。 2、关注参数 （1）设计者需关注逆变器的各项参数，逆变器参数是影响设计的主要因素之一，详见表 2-1。 （2）一般光伏系统效率在 80%以下，则可考虑通过装机容量选择不同型号逆变器，即：光伏装机容量×0.8=逆变器容量。 表 2-1 名称 作用 备注 直流侧输入侧 最大输入电压 组串数量 启动电压 组串数量 额定电压 逆变器最佳效率电压 MPPT 电压范围 组串数量 MPPT 数量 不同组串路数 接入端子数量 直流接入数量 最大输入电流 并联路数 交流侧 最大输出功率 系统最大发电量 最大输出电流 交流侧电缆选型 额定电网电压 是否匹配并网电压 功率因素 逆变器质量 逆变器效率 逆变器质量 （3）下图为额定电压为 360V 的转化效率图。 图 2-6 逆变器转化效率图 3、逆变器的拓扑结构 （1）拓扑结构有：DC/DC+DC/AC、DC/AC、Z-源+DC/AC、联级型 H桥+DC/AC。最常用的为 DC/AC 结构，详见图 2-6。 图 2-6 拓扑结构图 图2-7 DC/DC+DC/AC（直流共侧）拓扑结构 图2-8 DC/DC+DC/AC（交流共侧）拓扑结构 图 2-7 DC/AC 拓扑结构 图 2-8 Z-源+DC/AC 拓扑结构 图 2-9 Y 型拓扑结构 图2-10 △型拓扑结构 （2）国内知名品牌逆变器的拓扑结构： 图2-11 阳光电源 4、逆变器的滤波器 常见的滤波器有：L 型滤波器、LC 型滤波器、LCL 型滤波器。 4.1、L 型滤波器 单电感 L 型滤波器的结构简单，并网电流控制容易，但其高频滤波特性差，不合适开关频率较低的应用场合。 典型的并网逆变器通过串联电感滤波器，来衰减输出电流的开关频率谐波分量，但在低开关频率的大功率并网逆变器中，采用电感滤波器需较大的电感量，电感值的增加不但提高了成本，且不利于逆变器的控制。 图2-12 L 型滤波器拓扑图 4.2、LC 型滤波器 LC 型滤波器的优点是成本低、插入损耗小。不足是当工作频率较低时，所需要的电感和电容数值都很大，使得滤波器的体积和重量大，不易集成化。工作频率较高时，小电感不易制作，且分布参数影响难估计，调整困难. 图2-13 LC 型滤波器拓扑图 4.3、LCL...
