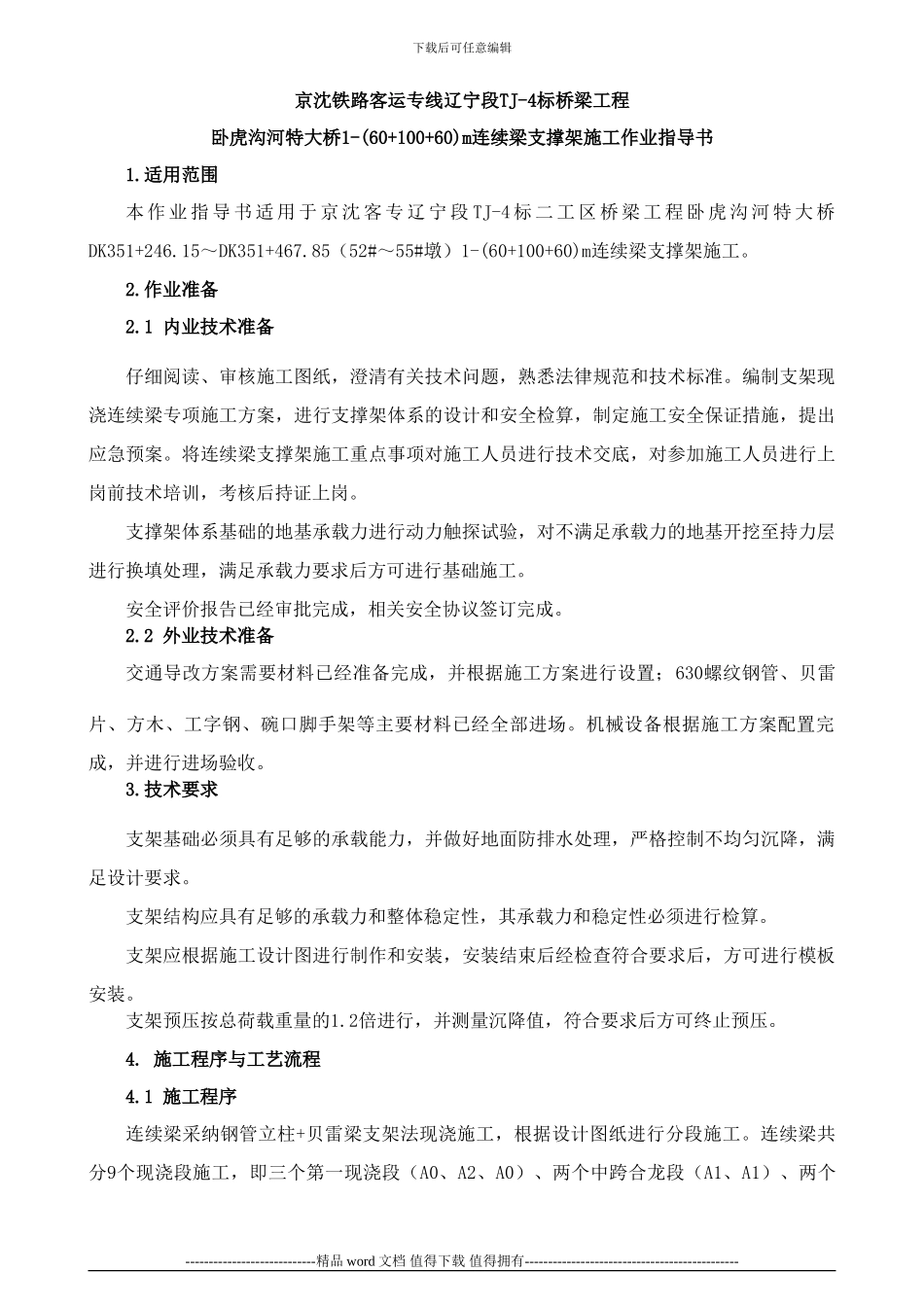

支架现浇连续梁支撑架施工作业指导书_第1页
1/13

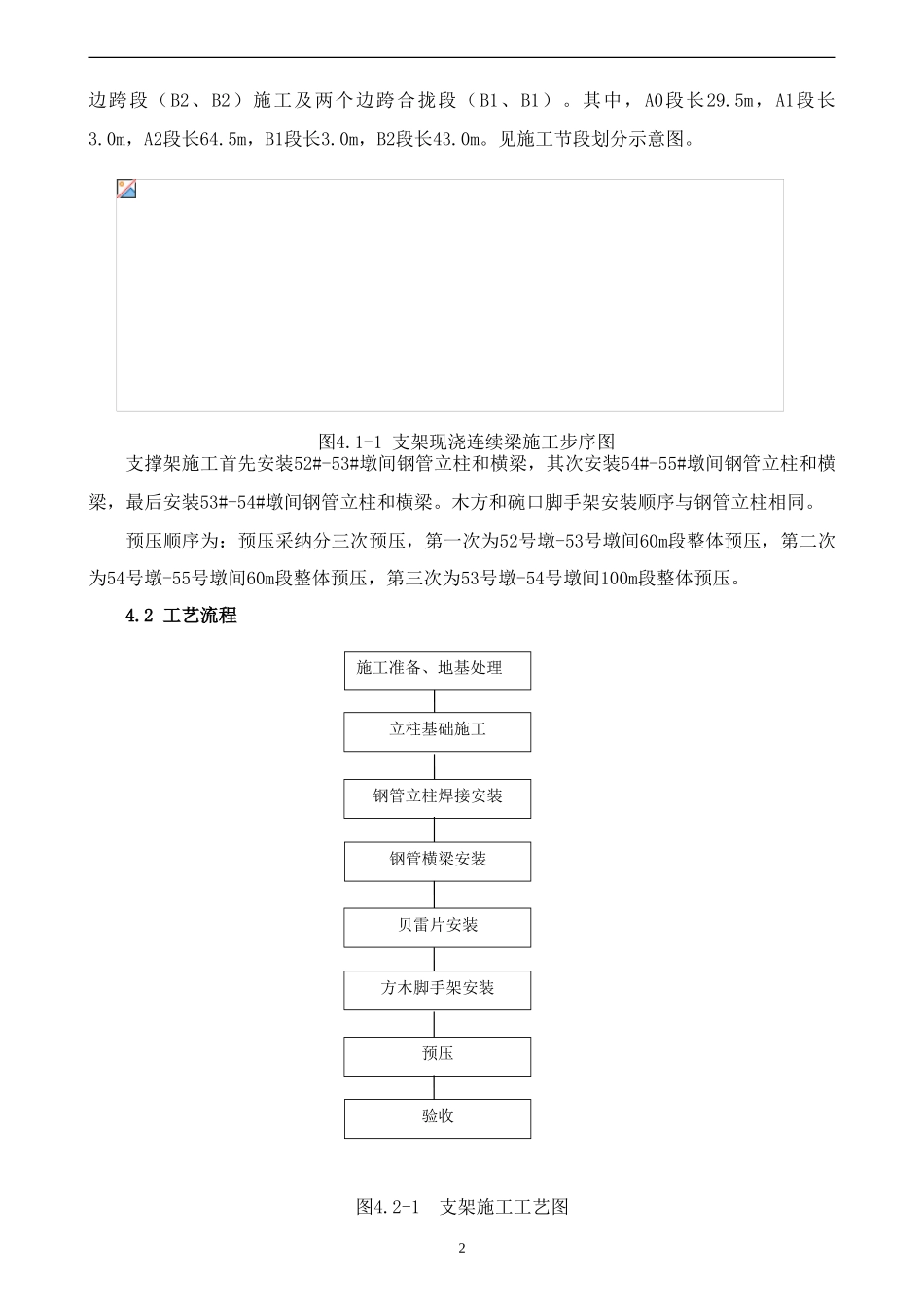

支架现浇连续梁支撑架施工作业指导书_第2页
2/13

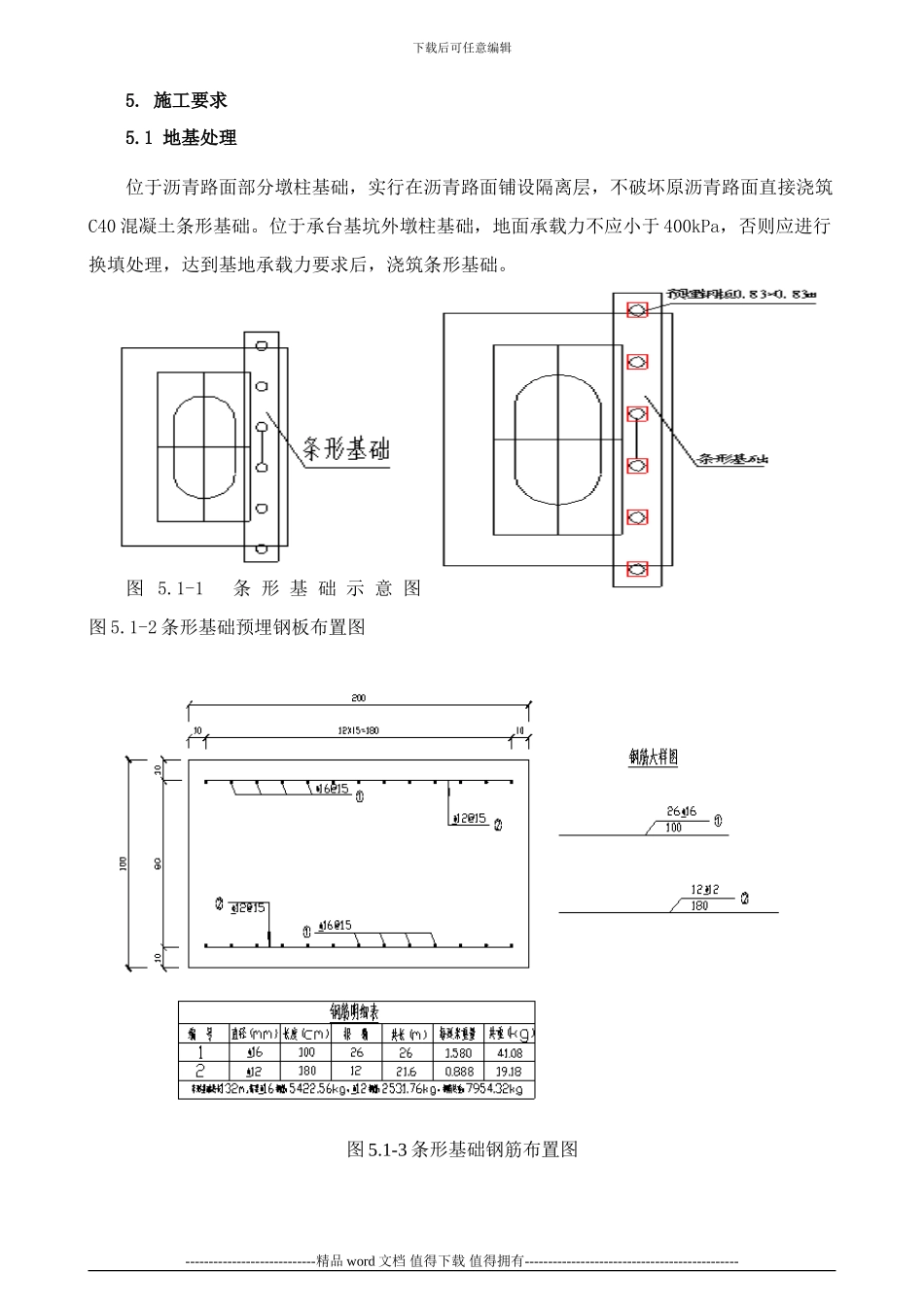

支架现浇连续梁支撑架施工作业指导书_第3页
3/13
下载后可任意编辑京沈铁路客运专线辽宁段TJ-4标桥梁工程卧虎沟河特大桥1-(60+100+60)m连续梁支撑架施工作业指导书1.适用范围本 作 业 指 导 书 适 用 于 京 沈 客 专 辽 宁 段 TJ-4 标 二 工 区 桥 梁 工 程 卧 虎 沟 河 特 大 桥 DK351+246.15~DK351+467.85(52#~55#墩)1-(60+100+60)m连续梁支撑架施工。2.作业准备2.1 内业技术准备仔细阅读、审核施工图纸,澄清有关技术问题,熟悉法律规范和技术标准。编制支架现浇连续梁专项施工方案,进行支撑架体系的设计和安全检算,制定施工安全保证措施,提出应急预案。将连续梁支撑架施工重点事项对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核后持证上岗。支撑架体系基础的地基承载力进行动力触探试验,对不满足承载力的地基开挖至持力层进行换填处理,满足承载力要求后方可进行基础施工。安全评价报告已经审批完成,相关安全协议签订完成。2.2 外业技术准备交通导改方案需要材料已经准备完成,并根据施工方案进行设置;630螺纹钢管、贝雷片、方木、工字钢、碗口脚手架等主要材料已经全部进场。机械设备根据施工方案配置完成,并进行进场验收。3.技术要求支架基础必须具有足够的承载能力,并做好地面防排水处理,严格控制不均匀沉降,满足设计要求。支架结构应具有足够的承载力和整体稳定性,其承载力和稳定性必须进行检算。支架应根据施工设计图进行制作和安装,安装结束后经检查符合要求后,方可进行模板安装。支架预压按总荷载重量的1.2倍进行,并测量沉降值,符合要求后方可终止预压。4. 施工程序与工艺流程4.1 施工程序连续梁采纳钢管立柱+贝雷梁支架法现浇施工,根据设计图纸进行分段施工。连续梁共分9个现浇段施工,即三个第一现浇段(A0、A2、A0)、两个中跨合龙段(A1、A1)、两个----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------边跨段(B2、B2)施工及两个边跨合拢段(B1、B1)。其中,A0段长29.5m,A1段长3.0m,A2段长64.5m,B1段长3.0m,B2段长43.0m。见施工节段划分示意图。 图4.1-1 支架现浇连续梁施工步序图支撑架施工首先安装52#-53#墩间钢管立柱和横梁,其次安装54#-55#墩间钢管立柱和横梁,最后安装53#-54#墩间钢管立柱和横梁。木方和碗口脚手架安装顺序与钢管立柱相同。预压顺序为:预压采纳分三次预压,第一次为52号墩-53号墩间60m段整体预压,第二...
