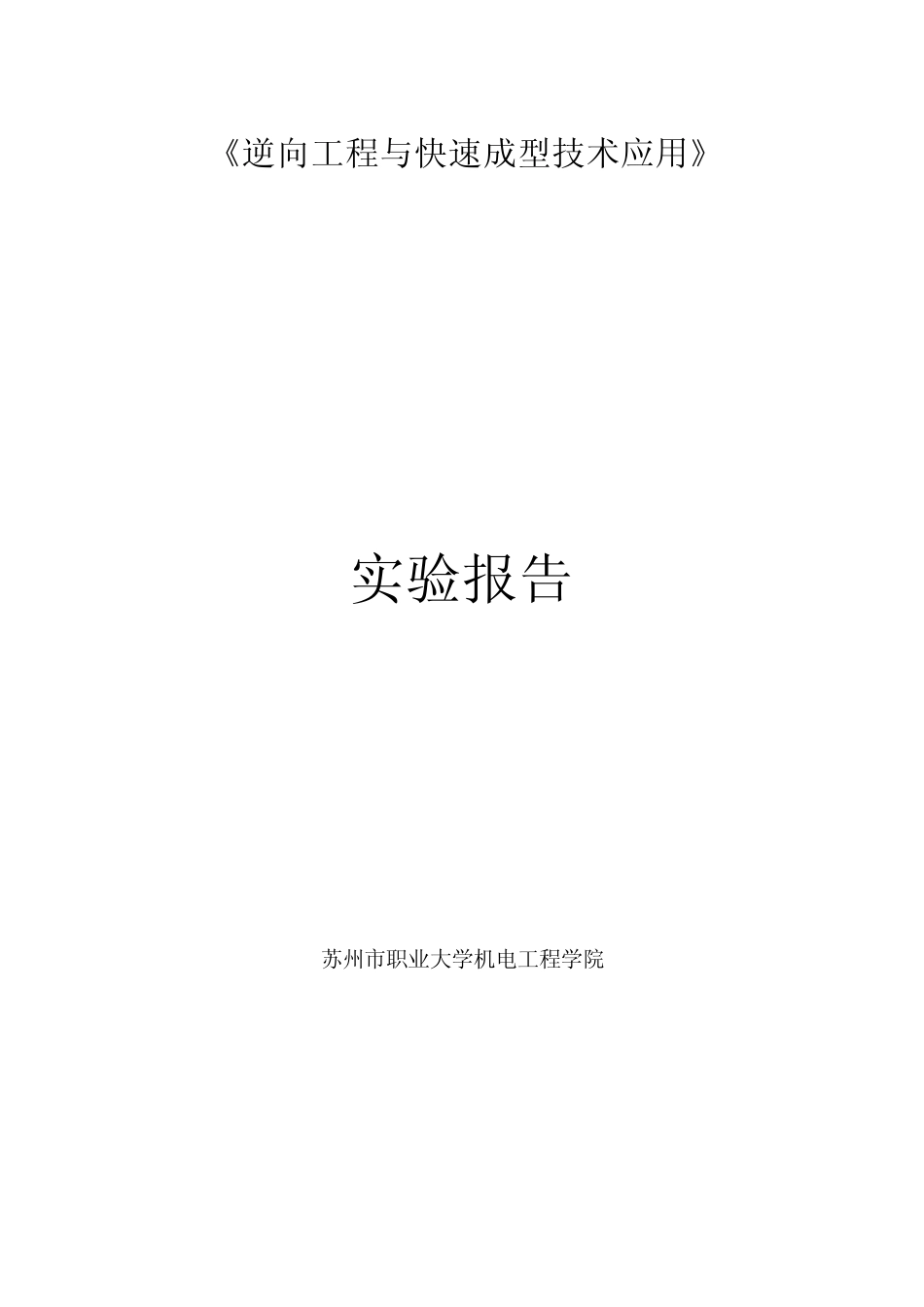

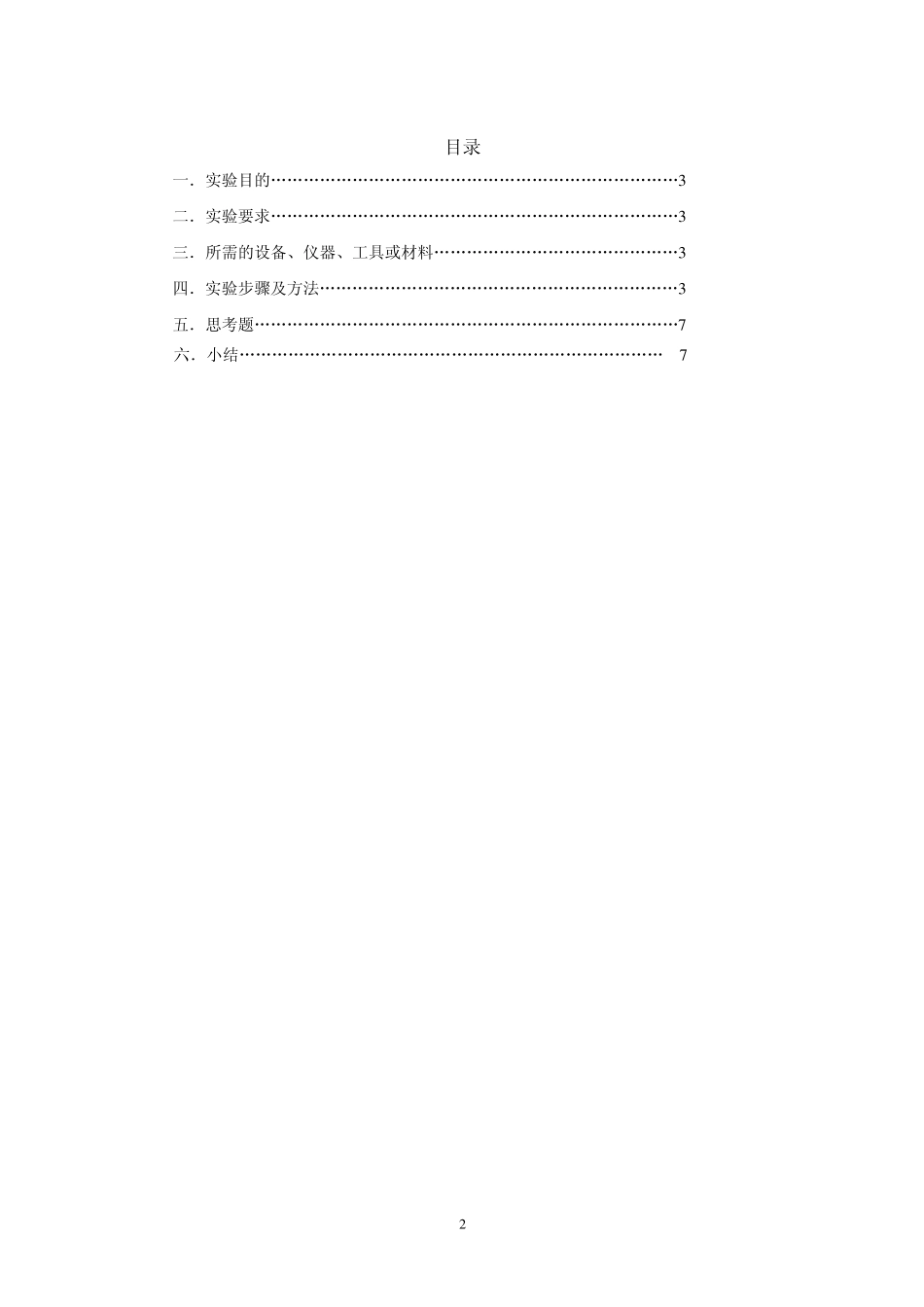

《逆向工程与快速成型技术应用》 实验报告 苏州市职业大学机电工程学院 1 实验名称 扫描件的快速制作 姓名：黄佳伟 班级：1 2 模具设计与制造 3 班 日期 ：2 0 1 4 .1 0 .8 小组成员：黄佳伟 解翔宇 蒋程飞 李长江 李臻 刘凯 2 目录 一．实验目的„„„„„„„„„„„„„„„„„„„„„„„„„3 二．实验要求„„„„„„„„„„„„„„„„„„„„„„„„„3 三．所需的设备、仪器、工具或材料„„„„„„„„„„„„„„„3 四．实验步骤及方法„„„„„„„„„„„„„„„„„„„„„„3 五．思考题„„„„„„„„„„„„„„„„„„„„„„„„„„7 六．小结„„„„„„„„„„„„„„„„„„„„„„„„„„ 7 3 一、实验目的 1.掌握 FDM 快速成型的原理和快速成型的过程。 2.熟悉 UP Plu s 2 快速成型设备的操作。 二、实验要求 将实验二模型的*.STL 数据文件导入快速成型数据处理软件，进行相关的处 理，用快速成型设备完成原型的制作，实验结果以原型的照片表示。 三、所需的设备、仪器、工具或材料 1）UP Plu s 2 快速成型机及相应的快速成型软件； 2）UP 中文说明书 3）电脑； 4）ABS 丝材； 5）铲子、尖嘴钳等。 四、实验步骤及说明（根据模型的具体情况选择成型步骤） Step1 开机，系统初始化。 启动 UP 快速成型设备和电脑，点击电脑桌面上的 软件，打开快速成型软件，如图 1 所示，点击菜单“三维打印机→初始化”（如图 2），设备将首先清空系统内部缓存，为 数控系统上电，然后将三个轴回到“零点”。在三个轴回零点的过程中，请勿点击其他操作。 如果刚开机，则需要对系统进行初始化。 图 1 UP！快速成型软件主操作界面 图2 Step2 成型平台预热 在打印大尺寸模型时，有时会出现 边缘翘起的情况，这是由于平台表面预 热不均造成的。在进行大尺寸模型打印 之前，预热是必不可少的。点击菜单“三 维打印机→平台预热 15 分钟”，打印 机开始对平台加热。 提示：这一步先做，可节省在打印 时再做平台预热的等待时间。 Step3 载入模型 点击菜单“文件”→“打开”或者工具 栏中按钮 ，选择要打印的模型。 注 意 ： U P ！ 仅 支 持 S T L 格 式 （ 为 标 准 的 4 3 D 打 印 输 入 文 件 ） 和 U P 3 格 式 （ 为 U P ！ 三 维 打 印 机 专 用 的 压 缩...
