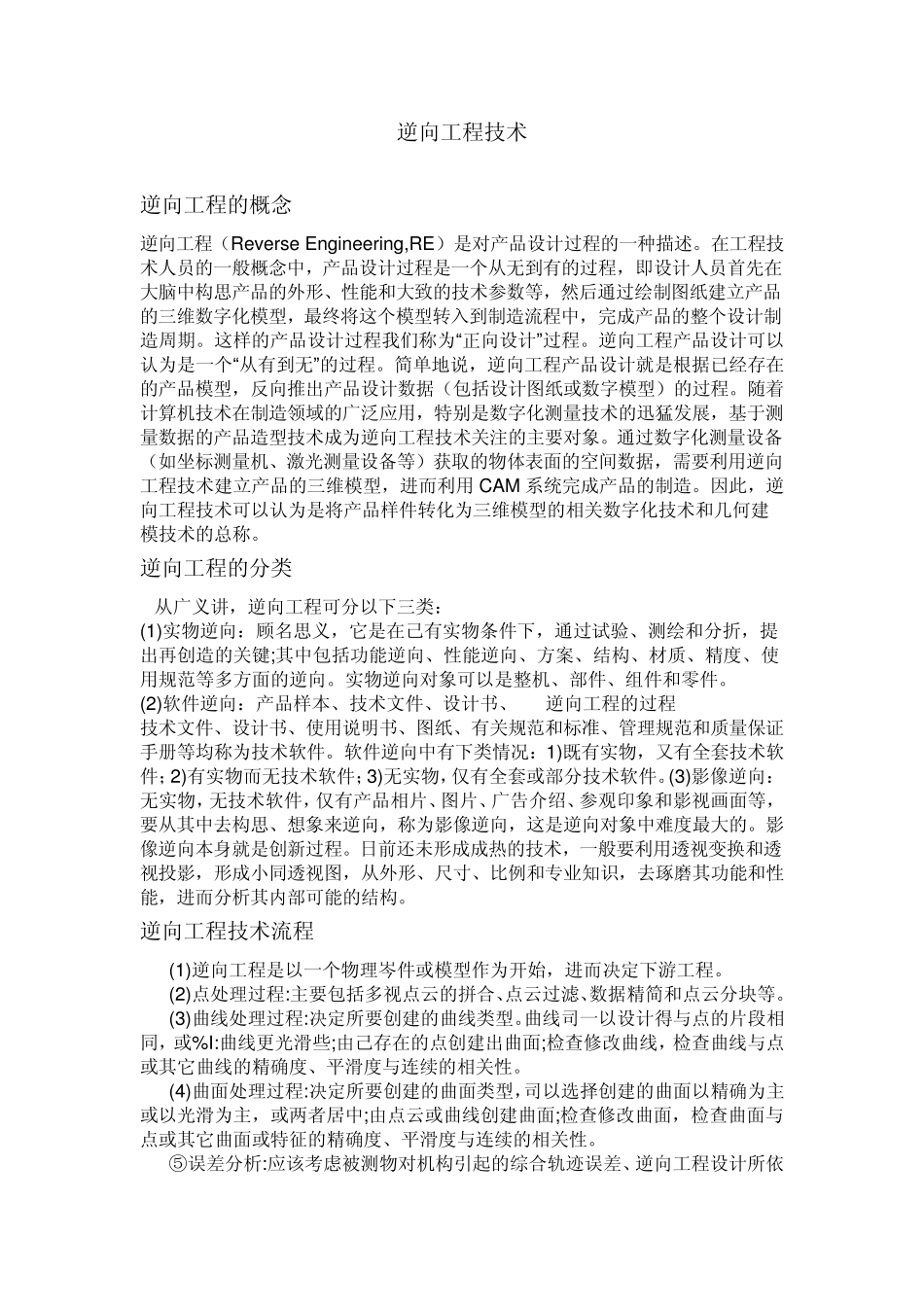

逆向工程技术 逆向工程的概念 逆向工程（Rev ers e Engineering,RE）是对产品设计过程的一种描述。在工程技术人员的一般概念中，产品设计过程是一个从无到有的过程，即设计人员首先在大脑中构思产品的外形、性能和大致的技术参数等，然后通过绘制图纸建立产品的三维数字化模型，最终将这个模型转入到制造流程中，完成产品的整个设计制造周期。这样的产品设计过程我们称为“正向设计”过程。逆向工程产品设计可以认为是一个“从有到无”的过程。简单地说，逆向工程产品设计就是根据已经存在的产品模型，反向推出产品设计数据（包括设计图纸或数字模型）的过程。随着计算机技术在制造领域的广泛应用，特别是数字化测量技术的迅猛发展，基于测量数据的产品造型技术成为逆向工程技术关注的主要对象。通过数字化测量设备（如坐标测量机、激光测量设备等）获取的物体表面的空间数据，需要利用逆向工程技术建立产品的三维模型，进而利用 CAM 系统完成产品的制造。因此，逆向工程技术可以认为是将产品样件转化为三维模型的相关数字化技术和几何建模技术的总称。 逆向工程的分类 从广义讲，逆向工程可分以下三类： (1)实物逆向：顾名思义，它是在己有实物条件下，通过试验、测绘和分折，提出再创造的关键;其中包括功能逆向、性能逆向、方案、结构、材质、精度、使用规范等多方面的逆向。实物逆向对象可以是整机、部件、组件和零件。 (2)软件逆向：产品样本、技术文件、设计书、 逆向工程的过程 技术文件、设计书、使用说明书、图纸、有关规范和标准、管理规范和质量保证手册等均称为技术软件。软件逆向中有下类情况：1)既有实物，又有全套技术软件；2)有实物而无技术软件；3)无实物，仅有全套或部分技术软件。(3)影像逆向：无实物，无技术软件，仅有产品相片、图片、广告介绍、参观印象和影视画面等，要从其中去构思、想象来逆向，称为影像逆向，这是逆向对象中难度最大的。影像逆向本身就是创新过程。日前还未形成成热的技术，一般要利用透视变换和透视投影，形成小同透视图，从外形、尺寸、比例和专业知识，去琢磨其功能和性能，进而分析其内部可能的结构。 逆向工程技术流程 (1)逆向工程是以一个物理岑件或模型作为开始，进而决定下游工程。 (2)点处理过程:主要包括多视点云的拼合、点云过滤、数据精简和点云分块等。 (3)曲线处理过程:决定所要创建的曲线类型。曲线司一以设计得与点的片段相同，或%I:曲线更光滑些;由己存在的点创建出曲...
