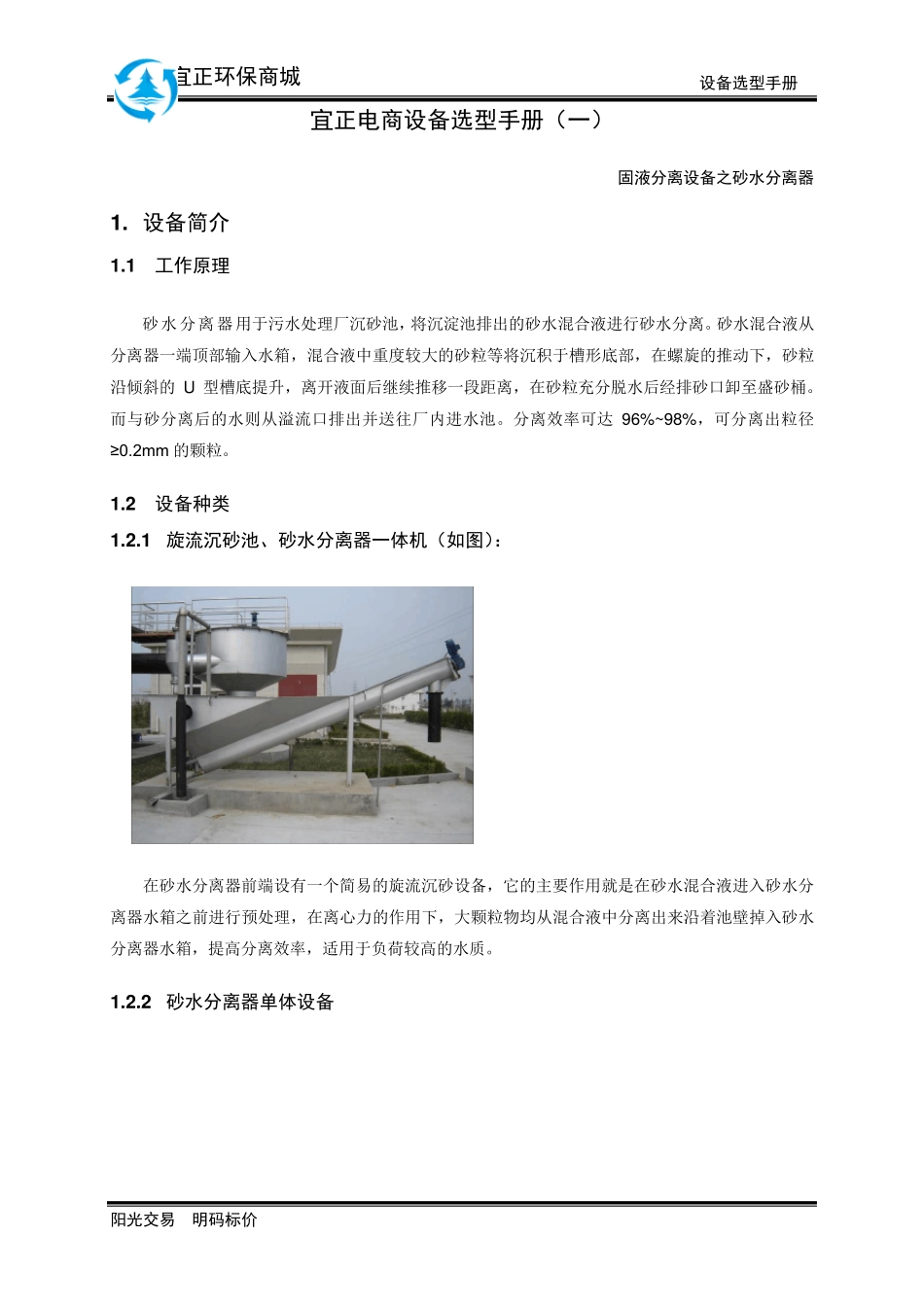

宜正环保商城 设备选型手册 阳光交易 明码标价 宜正电商设备选型手册（一） 固液分离设备之砂水分离器 1 . 设备简介 1 .1 工作原理 砂水分离器用于污水处理厂沉砂池，将沉淀池排出的砂水混合液进行砂水分离。砂水混合液从分离器一端顶部输入水箱，混合液中重度较大的砂粒等将沉积于槽形底部，在螺旋的推动下，砂粒沿倾斜的U 型槽底提升，离开液面后继续推移一段距离，在砂粒充分脱水后经排砂口卸至盛砂桶。而与砂分离后的水则从溢流口排出并送往厂内进水池。分离效率可达 96%~98%，可分离出粒径≥0.2mm 的颗粒。 1 .2 设备种类 1 .2 .1 旋流沉砂池、砂水分离器一体机（如图）： 在砂水分离器前端设有一个简易的旋流沉砂设备，它的主要作用就是在砂水混合液进入砂水分离器水箱之前进行预处理，在离心力的作用下，大颗粒物均从混合液中分离出来沿着池壁掉入砂水分离器水箱，提高分离效率，适用于负荷较高的水质。 1 .2 .2 砂水分离器单体设备 宜正环保商城 设备选型手册 阳光交易，明码标价。 1 .3 主要组成 螺旋式砂水分离器由：无轴螺旋体、衬板、U 型槽、水箱、导流板、出水堰和驱动装置组成。 1 .4 适用场合 适用于污水处理厂沉砂池，将沉淀池排出的砂水混合液进行砂水分离。 2 . 选型说明 2 .1 型号说明 LSF260 螺旋槽体宽度（mm） 螺旋式砂水分离器 2 .2 选型参数 处理水量（能分离出粒径大于等于 0.2mm 砂粒） 宜正环保商城 设备选型手册 阳光交易，明码标价。 输送角度 输送长度 支腿长度 2 .3 选型步骤 2 .3 .1 确定设备型号 根据客户提供处理水量确定设备型号，常见型号：LSF260、LSF320、LSF355、LSF420，处理水量参数见下表： 型号 处理水量（L/S）/（m3/h） LSF260 5~12/（18~43.2） LSF320 12~20/（43.2~72） LSF355 20~27/（72~97.2） LSF420 27~35/（97.2~126） 比如，处理水量为20m3/h，则选择LSF260 即可。 输送螺旋体的参数 型号 螺旋槽宽度 螺旋公称直径 标准螺距 短螺距 A D P 2/3P LS260 260 220 220 150 LS320 320 280 280 180 LS360 360 320 320 210 LS420 420 380 380 250 2 .3 .2 设备安装角度 通常设备的安装角度在20°~30°之间可选。 2 .3 .3 设备输送长度 需要根据实际需要确定输送长度；根据实际需要定制，但原则不超过下表中各型号中的最大输送长度。 型号 输送长度（...
