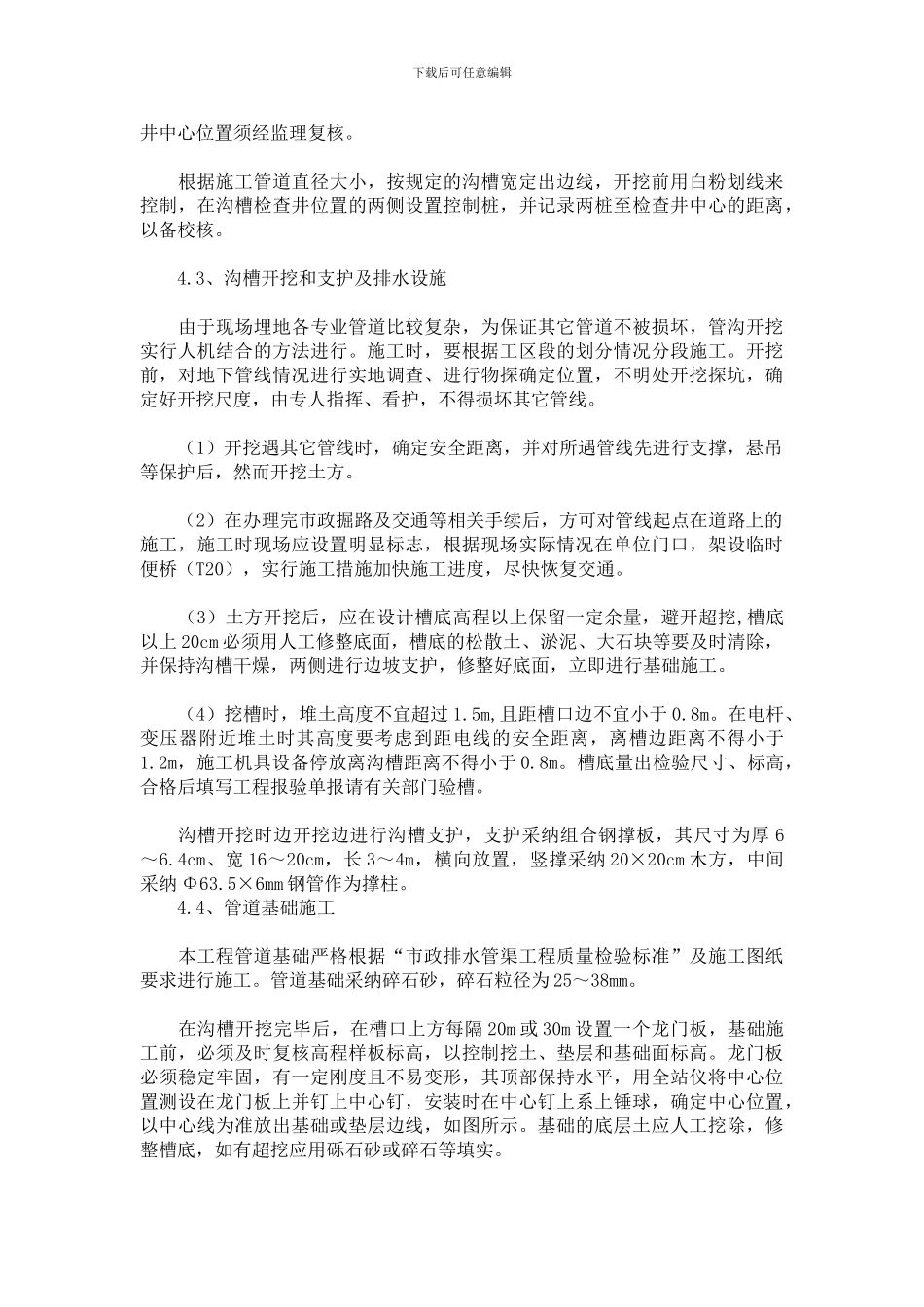

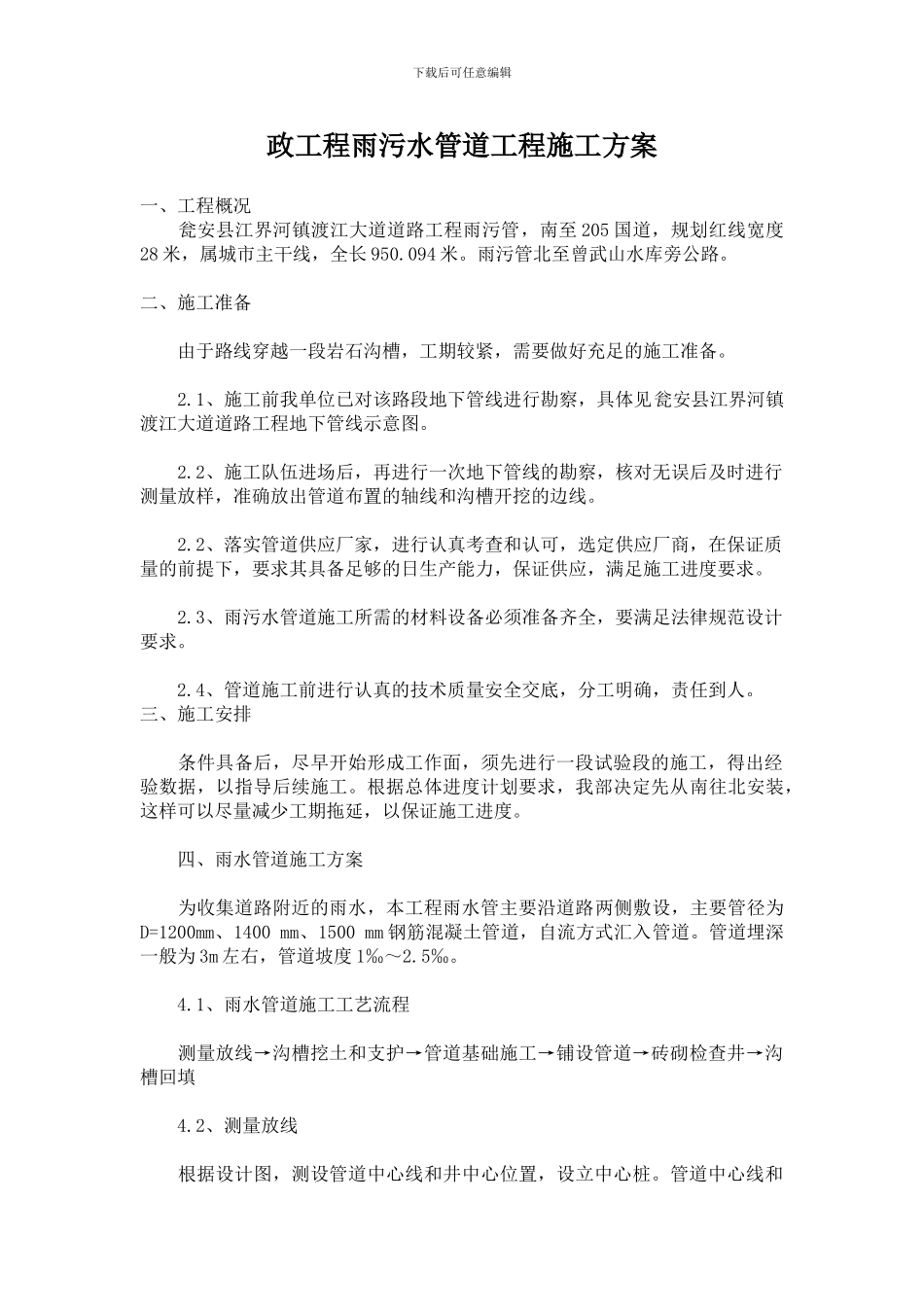

下载后可任意编辑政工程雨污水管道工程施工方案一、工程概况 瓮安县江界河镇渡江大道道路工程雨污管，南至 205 国道，规划红线宽度28 米，属城市主干线，全长 950.094 米。雨污管北至曾武山水库旁公路。 二、施工准备 由于路线穿越一段岩石沟槽，工期较紧，需要做好充足的施工准备。 2.1、施工前我单位已对该路段地下管线进行勘察，具体见瓮安县江界河镇渡江大道道路工程地下管线示意图。 2.2、施工队伍进场后，再进行一次地下管线的勘察，核对无误后及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。 2.2、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。 2.3、雨污水管道施工所需的材料设备必须准备齐全，要满足法律规范设计要求。 2.4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。三、施工安排 条件具备后，尽早开始形成工作面，须先进行一段试验段的施工，得出经验数据，以指导后续施工。根据总体进度计划要求，我部决定先从南往北安装，这样可以尽量减少工期拖延，以保证施工进度。 四、雨水管道施工方案 为收集道路附近的雨水，本工程雨水管主要沿道路两侧敷设，主要管径为D=1200mm、1400 mm、1500 mm 钢筋混凝土管道，自流方式汇入管道。管道埋深一般为 3m 左右，管道坡度 1‰～2.5‰。 4.1、雨水管道施工工艺流程 测量放线→沟槽挖土和支护→管道基础施工→铺设管道→砖砌检查井→沟槽回填 4.2、测量放线 根据设计图，测设管道中心线和井中心位置，设立中心桩。管道中心线和下载后可任意编辑井中心位置须经监理复核。 根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核。 4.3、沟槽开挖和支护及排水设施 由于现场埋地各专业管道比较复杂，为保证其它管道不被损坏，管沟开挖实行人机结合的方法进行。施工时，要根据工区段的划分情况分段施工。开挖前，对地下管线情况进行实地调查、进行物探确定位置，不明处开挖探坑，确定好开挖尺度，由专人指挥、看护，不得损坏其它管线。 （1）开挖遇其它管线时，确定安全距离，并对所遇管线先进行支撑，悬吊等保护后，然而开挖土方。 （2）在办理完市政掘路及交通等相关手续后，方可对管线起点在道路上的施工，施工时现场应设置明显标志，根据现场...
