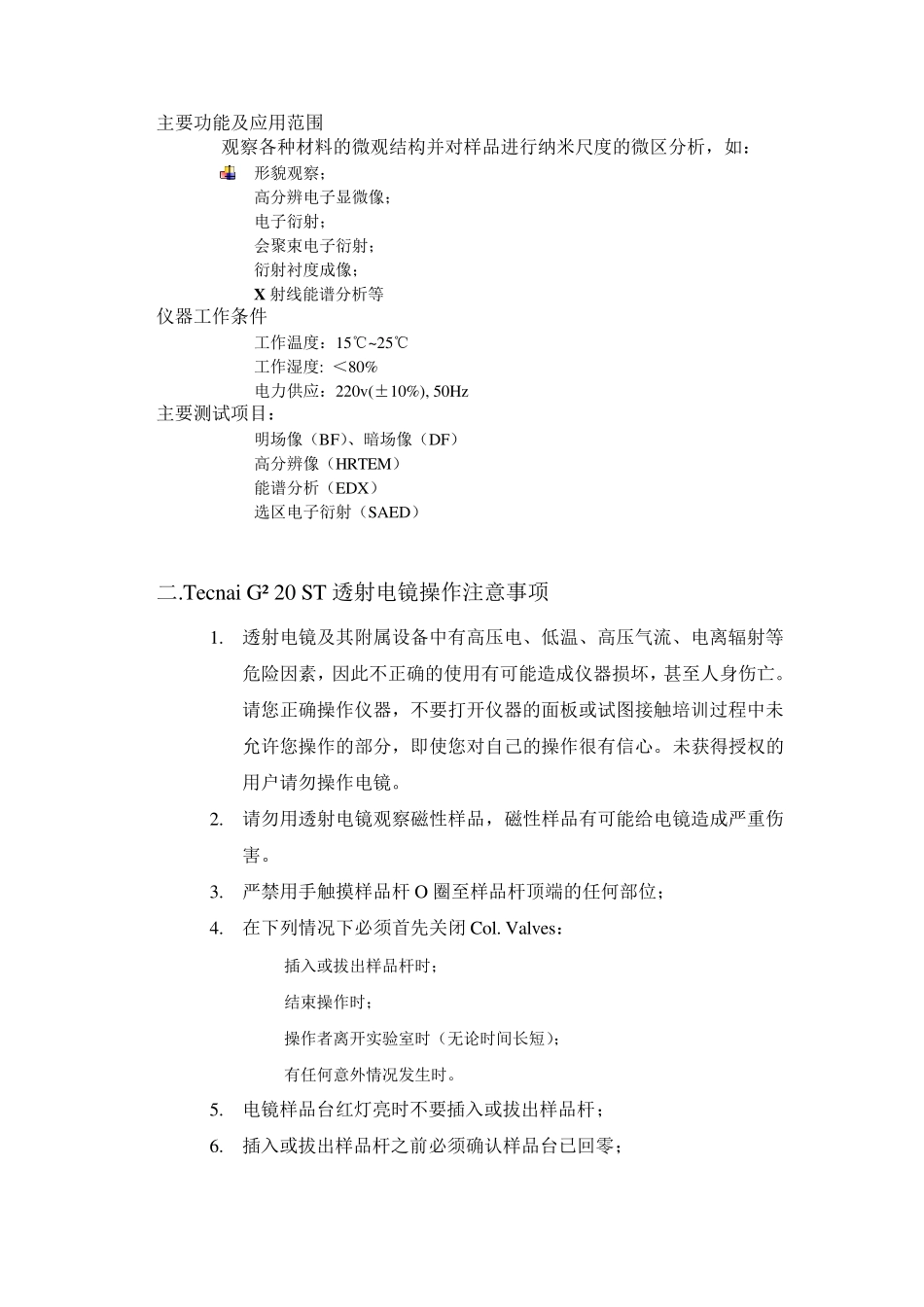

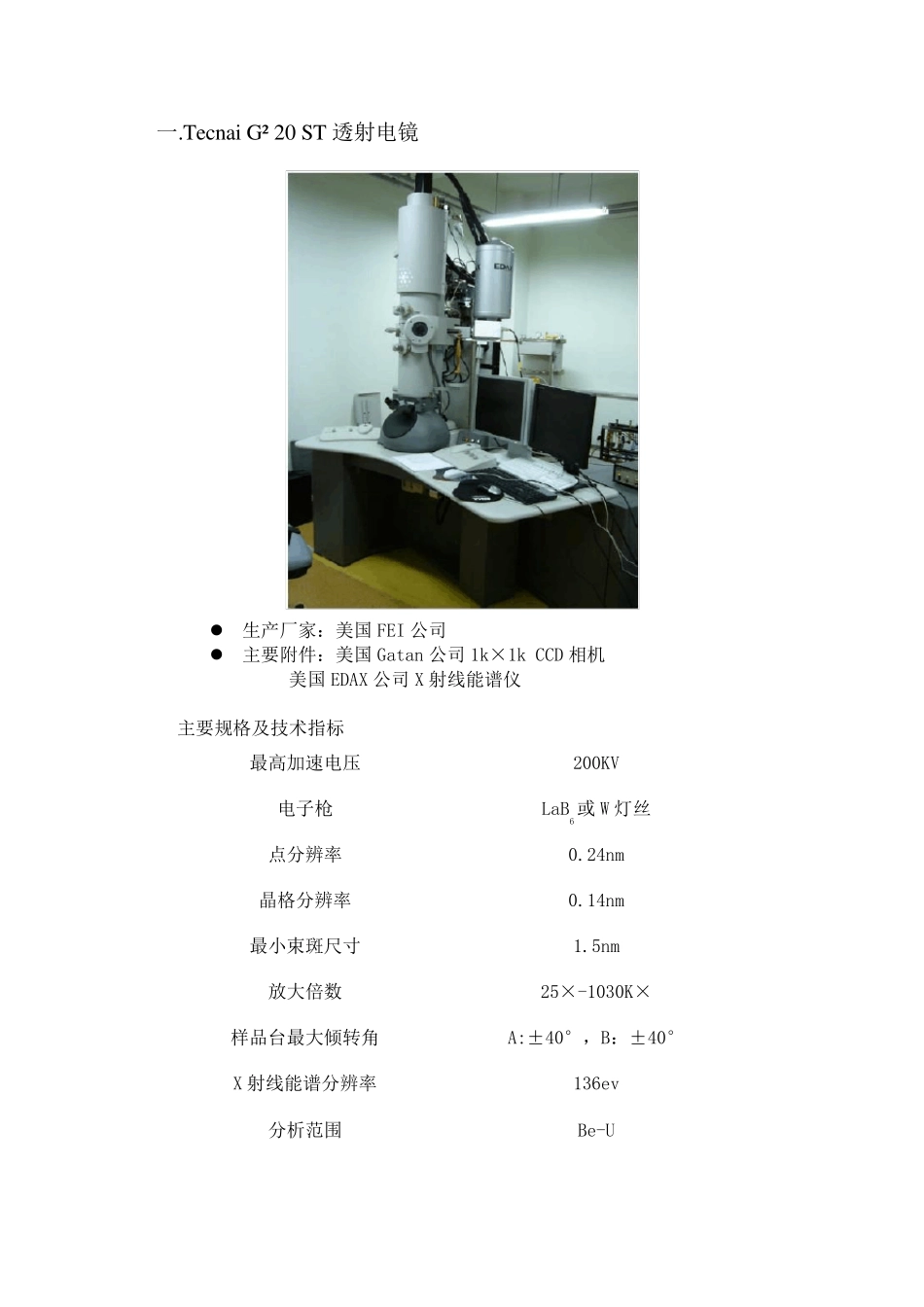

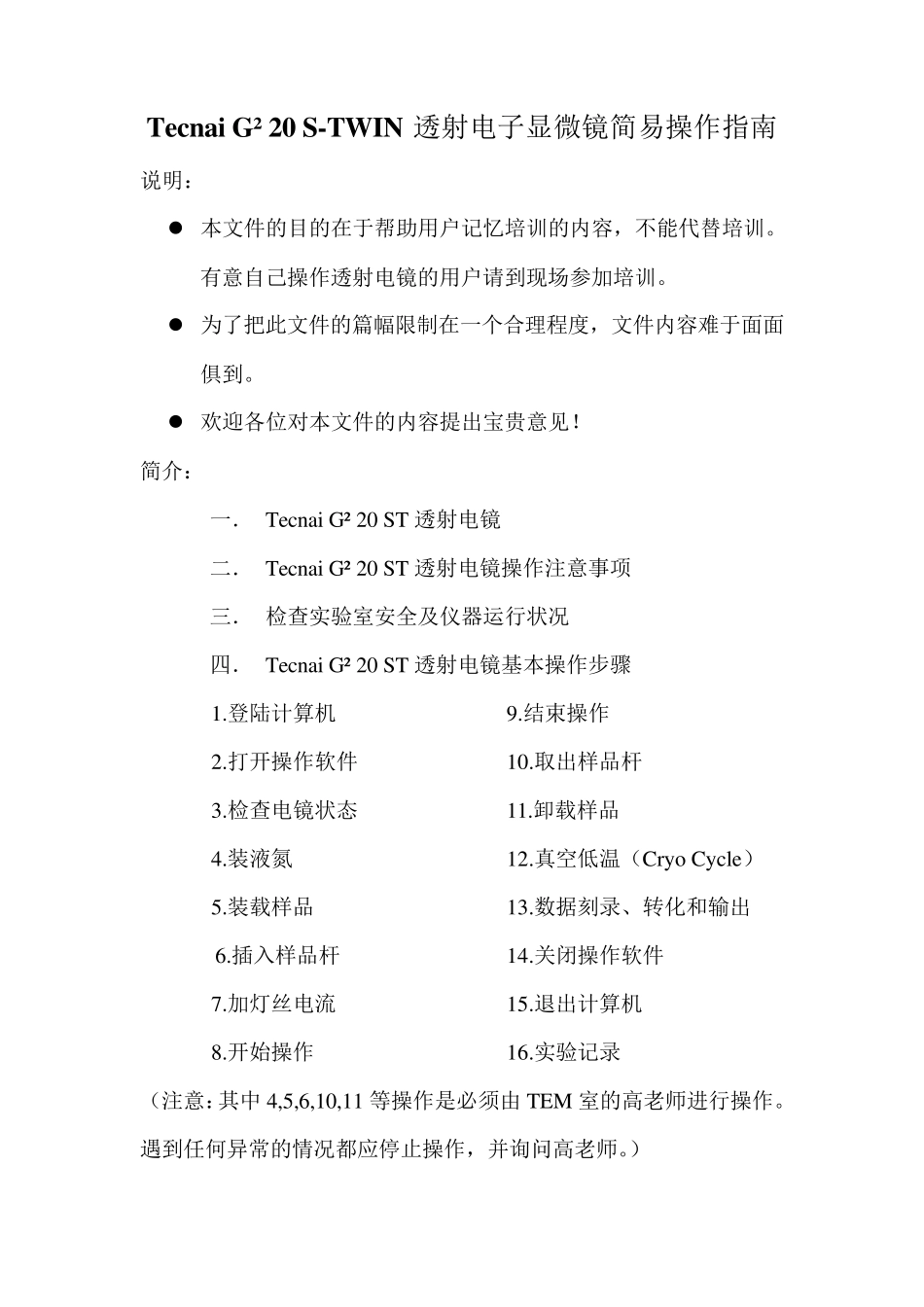

Tecnai G² 20 S-TWIN 透 射 电 子 显 微 镜 简 易 操 作 指 南 说 明 ： 本 文 件 的 目 的 在 于 帮 助 用 户 记 忆 培 训 的 内 容 ， 不 能 代 替 培 训 。有 意 自 己 操 作 透 射 电 镜 的 用 户 请 到 现 场 参 加 培 训 。 为 了 把 此 文 件 的 篇 幅 限 制 在 一 个 合 理 程 度 ， 文 件 内 容 难 于 面 面俱 到 。 欢 迎 各 位 对 本 文 件 的 内 容 提 出 宝 贵 意 见 ！ 简 介 ： 一 ． Tecnai G² 20 ST 透 射 电 镜 二 ． Tecnai G² 20 ST 透 射 电 镜 操 作 注 意 事 项 三 ． 检 查 实 验 室 安 全 及 仪 器 运 行 状 况 四 ． Tecnai G² 20 ST 透 射 电 镜 基 本 操 作 步 骤 1.登 陆 计 算 机 2.打 开 操 作 软 件 3.检 查 电 镜 状 态 4.装 液 氮 5.装 载 样 品 6.插 入 样 品 杆 7.加 灯 丝 电 流 8.开 始 操 作 9.结 束 操 作 10.取 出 样 品 杆 11.卸 载 样 品 12.真空低温（Cryo Cycle） 13.数据刻录、转化和输出 14.关闭操 作 软 件 15.退出 计 算 机 16.实 验 记 录 （注 意 ：其中4,5,6,10,11 等操 作 是必须由TEM 室 的 高老师进行 操 作 。遇到 任何异 常 的 情 况 都 应 停 止 操 作 ， 并 询 问 高老师。） 一.Tecnai G² 20 ST 透射电镜 生产厂家：美国FEI 公司 主要附件：美国Gatan 公司1k×1k CCD 相机 美国EDAX 公司X 射线能谱仪 主要规格及技术指标 最高加速电压 200KV 电子枪 LaB6或W 灯丝 点分辨率 0.24nm 晶格分辨率 0.14nm 最小束斑尺寸 1.5nm 放大倍数 25×-1030K× 样品台最大倾转角 A:±40°，B：±40° X 射线能谱分辨率 136ev 分析范围 Be-U 主要功能及应用范围 观察各种材料的微观结构并对样品进行纳米尺度的微区分析，如： 形貌观察； 高分辨电子显微像； 电子衍射； 会聚束电子衍射； 衍射衬度成像； X 射线能谱分析等 仪器工作条件 工作温度：15℃~25℃ 工作湿度: ＜80% 电力供应：220v(±10%), 50Hz 主要测试项目： 明场像（BF）、暗场像（DF） 高分辨像（HRTEM） 能谱分析（EDX） 选区电子衍射（SAED） 二.Tecnai G²...
