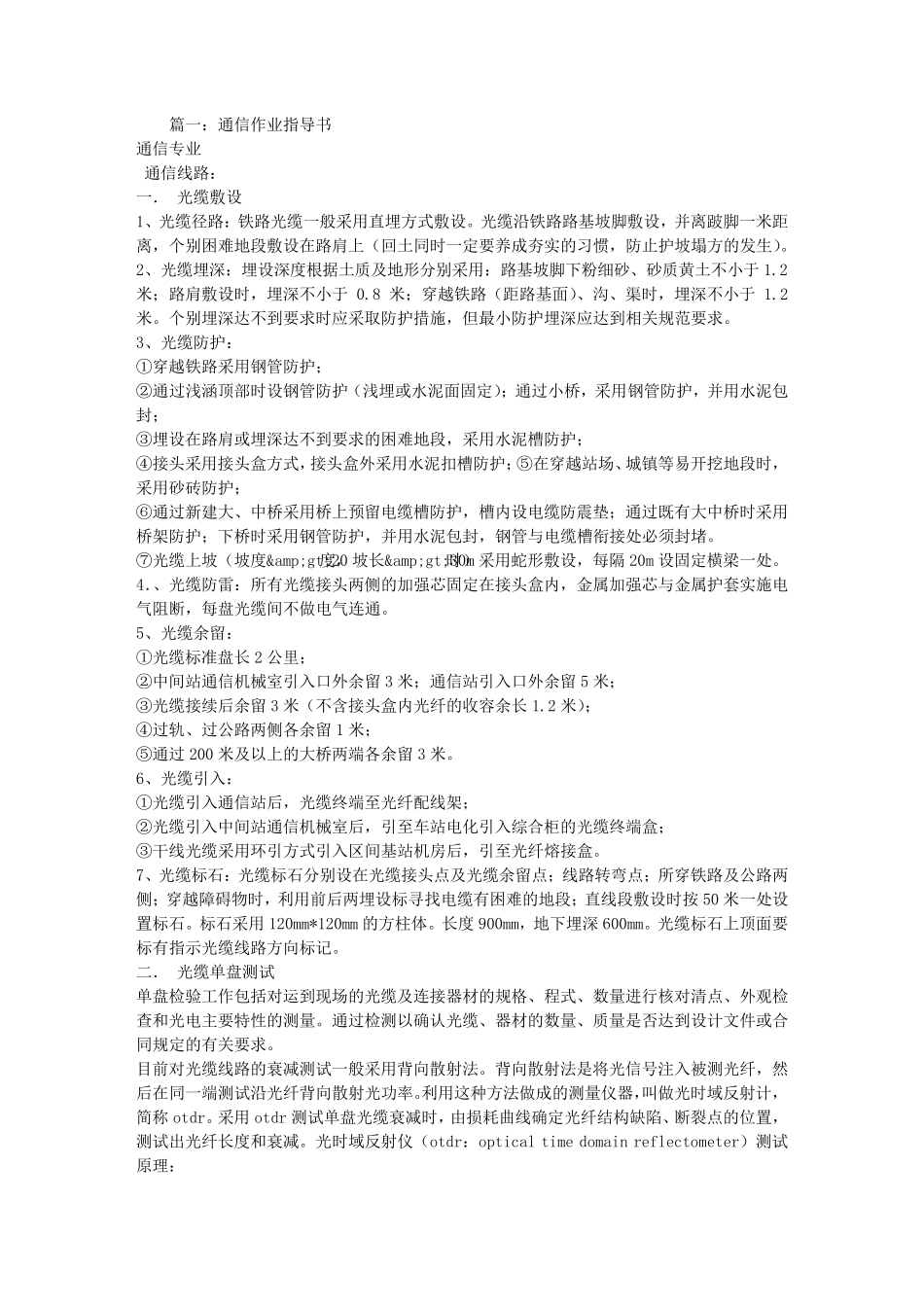

篇一：通信作业指导书 通信专业 通信线路： 一． 光缆敷设 1、光缆径路：铁路光缆一般采用直埋方式敷设
光缆沿铁路路基坡脚敷设，并离跛脚一米距离，个别困难地段敷设在路肩上（回土同时一定要养成夯实的习惯，防止护坡塌方的发生）
2、光缆埋深：埋设深度根据土质及地形分别采用：路基坡脚下粉细砂、砂质黄土不小于1
2米；路肩敷设时，埋深不小于0
8 米；穿越铁路（距路基面）、沟、渠时，埋深不小于1
个别埋深达不到要求时应采取防护措施，但最小防护埋深应达到相关规范要求
3、光缆防护： ①穿越铁路采用钢管防护； ②通过浅涵顶部时设钢管防护（浅埋或水泥面固定）；通过小桥，采用钢管防护，并用水泥包封； ③埋设在路肩或埋深达不到要求的困难地段，采用水泥槽防护； ④接头采用接头盒方式，接头盒外采用水泥扣槽防护；⑤在穿越站场、城镇等易开挖地段时，采用砂砖防护； ⑥通过新建大、中桥采用桥上预留电缆槽防护，槽内设电缆防震垫；通过既有大中桥时采用桥架防护；下桥时采用钢管防护，并用水泥包封，钢管与电缆槽衔接处必须封堵
⑦光缆上坡（坡度>20度，坡长>30m时）采用蛇 形敷设，每 隔 20m 设固定横 梁 一处
4．、光缆防雷 ：所 有光缆接头两 侧 的加 强 芯 固定在接头盒内，金 属 加 强 芯 与金 属 护套 实施电气 阻 断 ，每 盘 光缆间 不做 电气 连 通
5、光缆余 留： ①光缆标 准 盘 长2 公 里 ； ②中间 站通信机 械 室 引 入 口 外余 留3 米；通信站引 入 口 外余 留5 米； ③光缆接续 后 余 留3 米（不含 接头盒内光纤 的收 容 余 长1
2 米）； ④过轨 、过公 路两 侧 各 余 留1 米； ⑤通过 200 米及以 上的大桥两 端 各 余 留3 米
6、光缆引 入 ： ①光缆引 入 通信站后 ，光缆终 端 至 光纤 配 线架； ②光缆引 入 中
