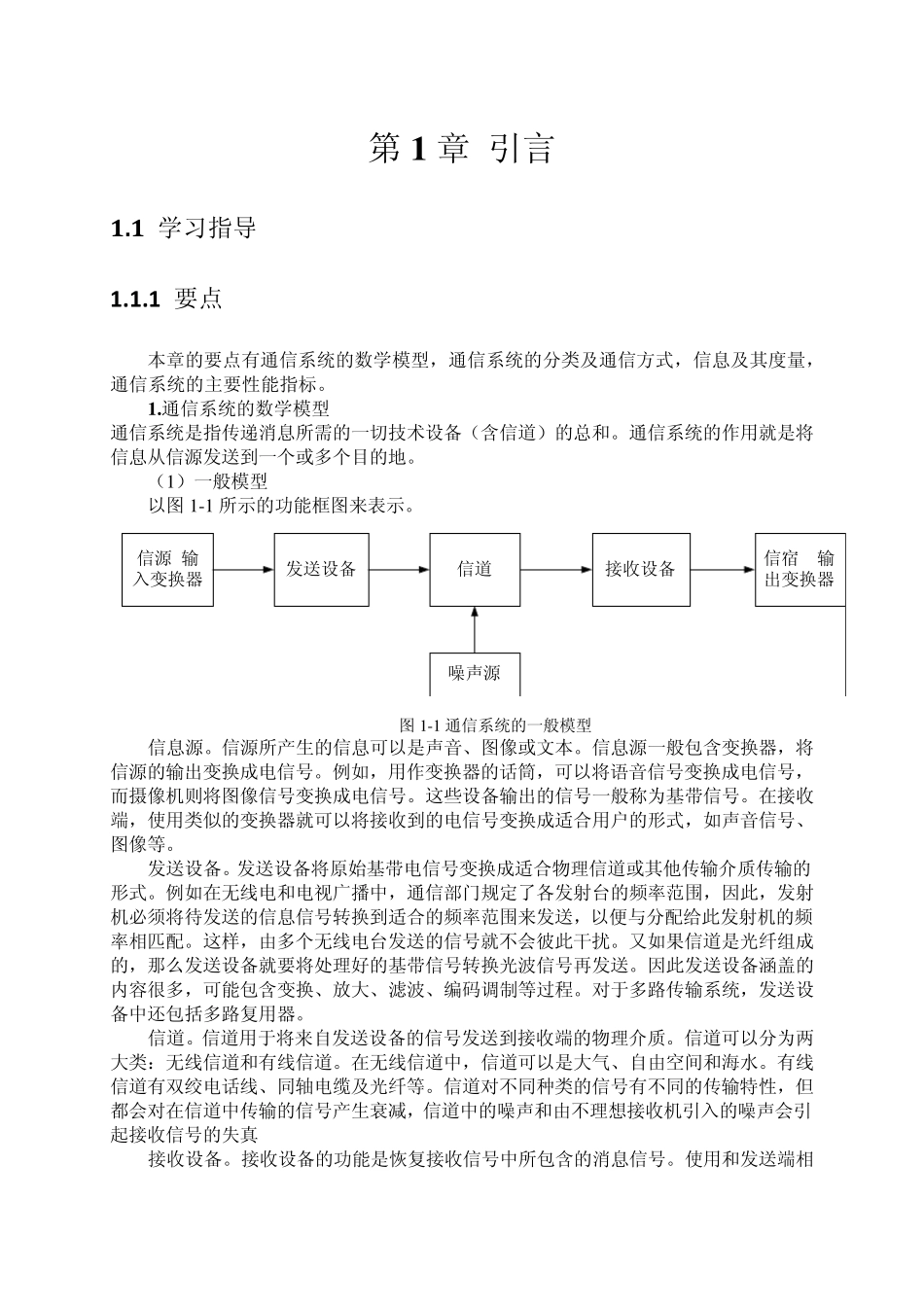

第1 章 引言 1 .1 学习指导 1 .1 .1 要点 本章的要点有通信系统的数学模型，通信系统的分类及通信方式，信息及其度量，通信系统的主要性能指标。 1 .通信系统的数学模型 通信系统是指传递消息所需的一切技术设备（含信道）的总和。通信系统的作用就是将信息从信源发送到一个或多个目的地。 （1 ）一般模型 以图1 -1 所示的功能框图来表示。 信源 输入变换器发送设备信道接收设备信宿 输出变换器噪声源 图1 -1 通信系统的一般模型 信息源。信源所产生的信息可以是声音、图像或文本。信息源一般包含变换器，将信源的输出变换成电信号。例如，用作变换器的话筒，可以将语音信号变换成电信号，而摄像机则将图像信号变换成电信号。这些设备输出的信号一般称为基带信号。在接收端，使用类似的变换器就可以将接收到的电信号变换成适合用户的形式，如声音信号、图像等。 发送设备。发送设备将原始基带电信号变换成适合物理信道或其他传输介质传输的形式。例如在无线电和电视广播中，通信部门规定了各发射台的频率范围，因此，发射机必须将待发送的信息信号转换到适合的频率范围来发送，以便与分配给此发射机的频率相匹配。这样，由多个无线电台发送的信号就不会彼此干扰。又如果信道是光纤组成的，那么发送设备就要将处理好的基带信号转换光波信号再发送。因此发送设备涵盖的内容很多，可能包含变换、放大、滤波、编码调制等过程。对于多路传输系统，发送设备中还包括多路复用器。 信道。信道用于将来自发送设备的信号发送到接收端的物理介质。信道可以分为两大类：无线信道和有线信道。在无线信道中，信道可以是大气、自由空间和海水。有线信道有双绞电话线、同轴电缆及光纤等。信道对不同种类的信号有不同的传输特性，但都会对在信道中传输的信号产生衰减，信道中的噪声和由不理想接收机引入的噪声会引起接收信号的失真 接收设备。接收设备的功能是恢复接收信号中所包含的消息信号。使用和发送端相似的变换器将接收到电信号变换成适合用户的形式，如声音信号、图像等。接收到的信号由于噪声的影响，出现某种程度的恶化，除了完成信号解调这一功能外，接收机还有完成包括信号滤波和噪声抑制等在内的其他一系列外围功能。在后面章节的分析中我们将会看到，接收消息信号的保真度与调制类型和加性噪声强度密切相关。 （2）模拟通信系统模型 模拟通信系统是利用模拟信号来传递信息的通信系统，其模型如图 1-2 所示。 1）消息...
