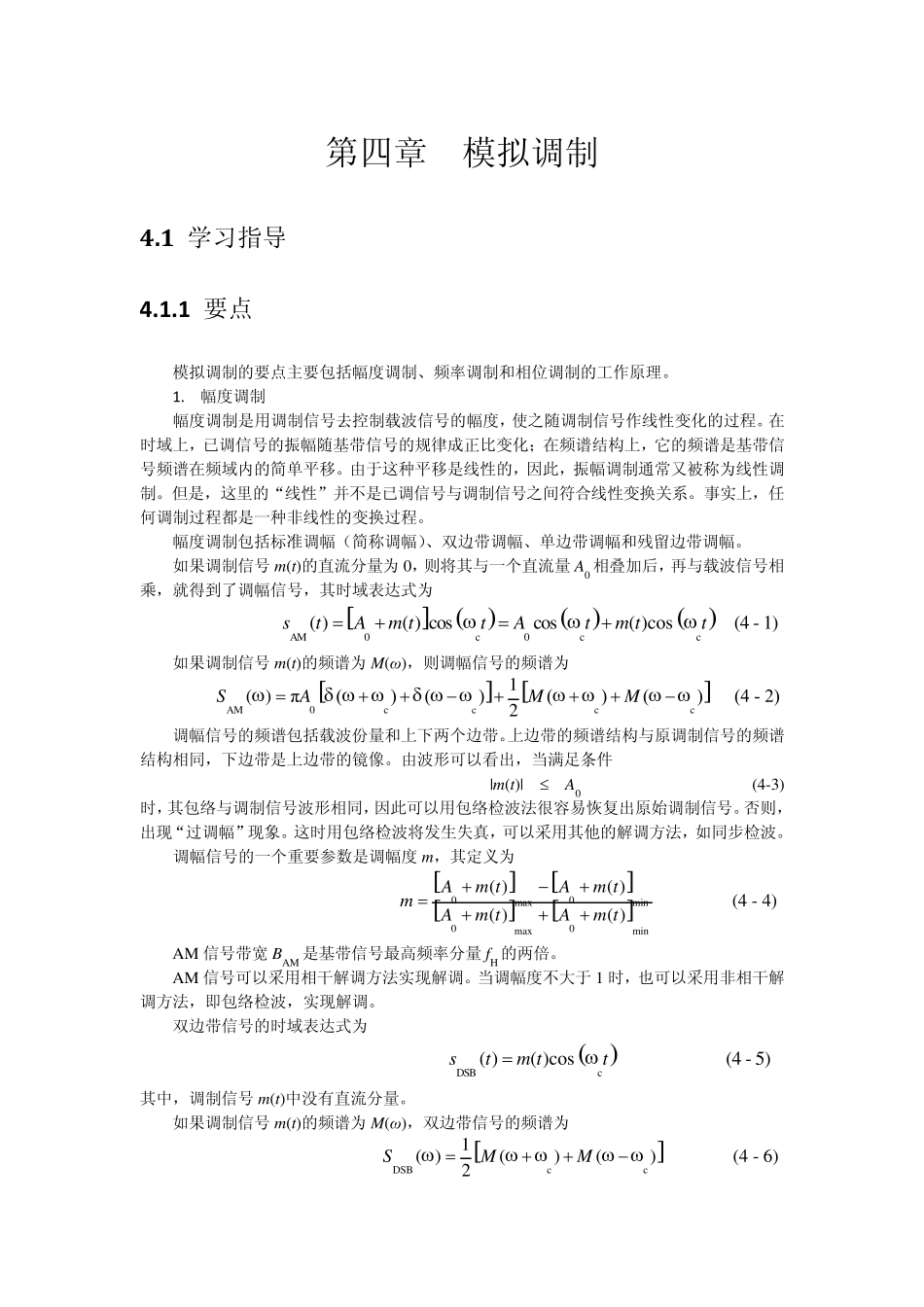

第四章 模拟调制 4.1 学习指导 4.1.1 要点 模拟调制的要点主要包括幅度调制、频率调制和相位调制的工作原理。 1 . 幅度调制 幅度调制是用调制信号去控制载波信号的幅度，使之随调制信号作线性变化的过程。在时域上，已调信号的振幅随基带信号的规律成正比变化；在频谱结构上，它的频谱是基带信号频谱在频域内的简单平移。由于这种平移是线性的，因此，振幅调制通常又被称为线性调制。但是，这里的“线性”并不是已调信号与调制信号之间符合线性变换关系。事实上，任何调制过程都是一种非线性的变换过程。 幅度调制包括标准调幅（简称调幅）、双边带调幅、单边带调幅和残留边带调幅。 如果调制信号m(t)的直流分量为0，则将其与一个直流量 A0 相叠加后，再与载波信号相乘，就得到了调幅信号，其时域表达式为 AM0c0cc( )( ) coscos( )cos (4 - 1)stAm ttAtm tt 如果调制信号m(t)的频谱为M(ω)，则调幅信号的频谱为 AM0cccc1( )π()()()() (4 - 2)2SAMM   调幅信号的频谱包括载波份量和上下两个边带。上边带的频谱结构与原调制信号的频谱结构相同，下边带是上边带的镜像。由波形可以看出，当满足条件 |m(t)|  A0 (4-3) 时，其包络与调制信号波形相同，因此可以用包络检波法很容易恢复出原始调制信号。否则，出现“过调幅”现象。这时用包络检波将发生失真，可以采用其他的解调方法，如同步检波。 调幅信号的一个重要参数是调幅度m，其定义为 00maxmin00maxmin( )( ) (4 - 4)( )( )Am tAm tmAm tAm t AM 信号带宽 BAM 是基带信号最高频率分量 fH 的两倍。 AM 信号可以采用相干解调方法实现解调。当调幅度不大于1 时，也可以采用非相干解调方法，即包络检波，实现解调。 双边带信号的时域表达式为 DSBc( )( )cos (4 - 5)stm tt 其中，调制信号m(t)中没有直流分量。 如果调制信号m(t)的频谱为M(ω)，双边带信号的频谱为 DSBcc1( )()() (4 - 6)2SMM 与AM 信号相比，双边带信号中不含载波分量，全部功率都用于传输用用信号，调制效率达到100%。由于双边带信号的包络不再与调制信号的变化规律一致，所以不能采用包络检波的方法来解调了，只能采用相干解调了。 双边带信号两个边带中的任意一个都包含了完整调制信号频谱M()，...
