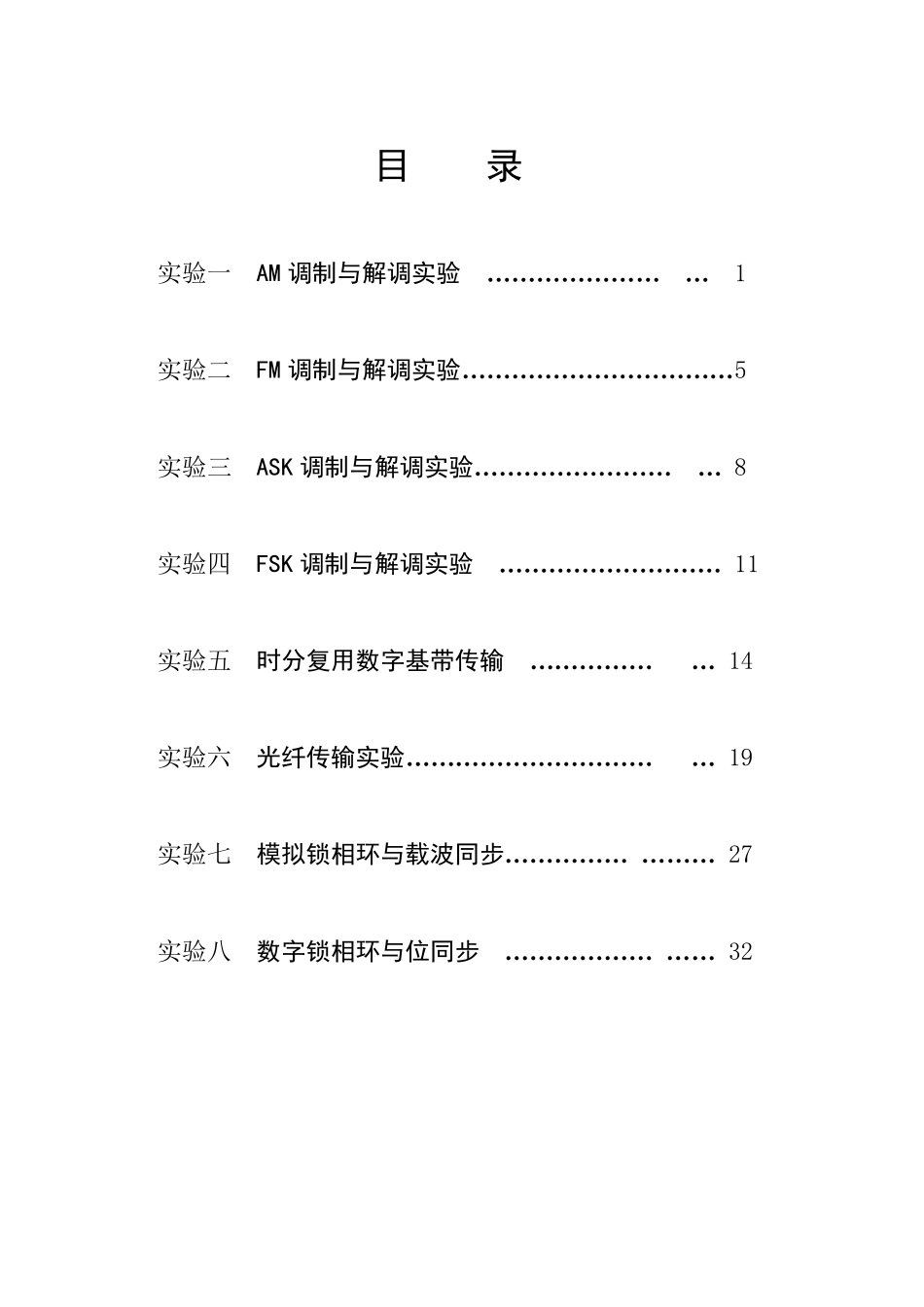

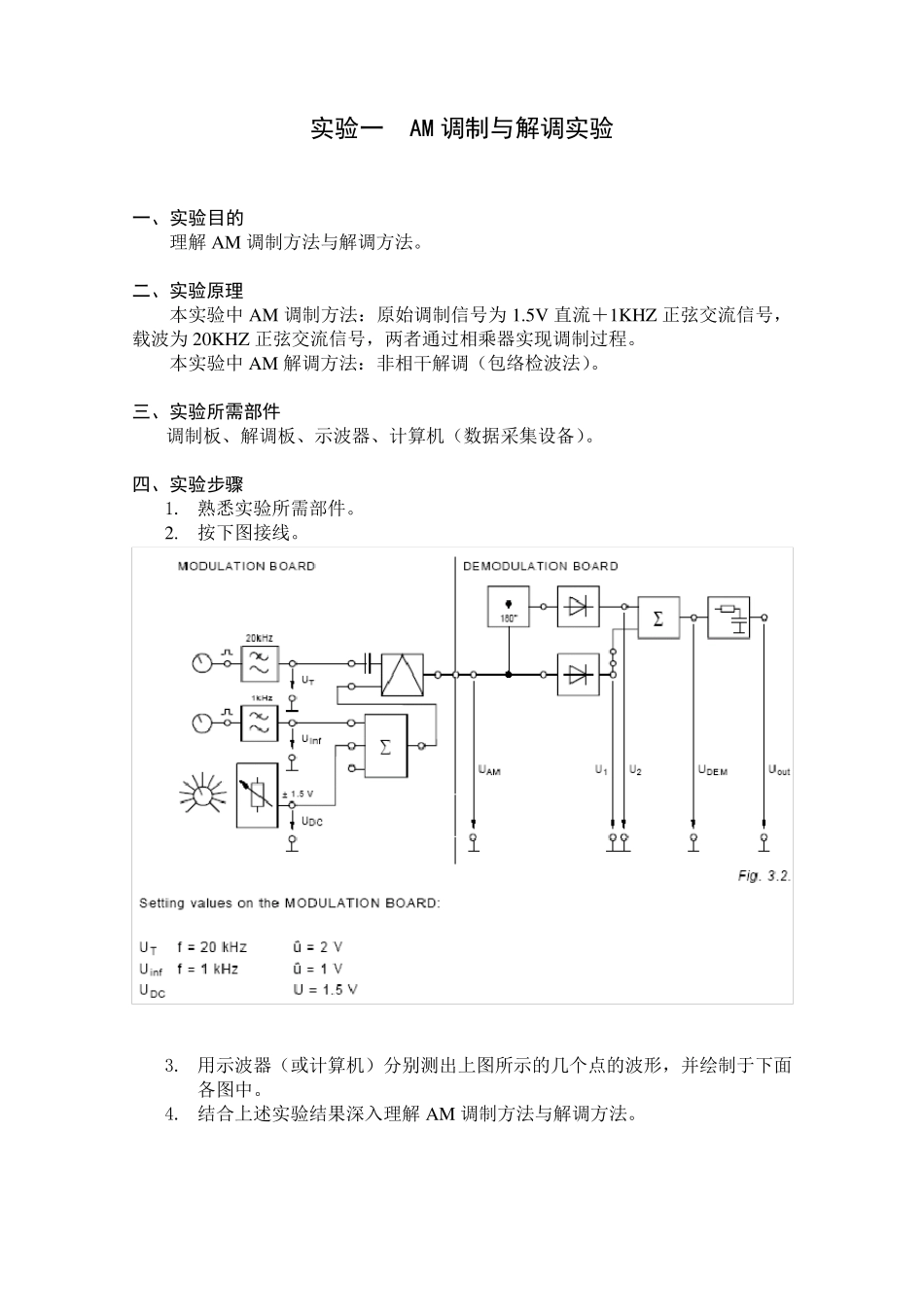

通 信 实 验 指 导 书 电气信息工程学院 目 录 实验一 AM 调制与解调实验 ………………… … 1 实验二 FM 调制与解调实验……………………………5 实验三 ASK 调制与解调实验…………………… … 8 实验四 FSK 调制与解调实验 ……………………… 11 实验五 时分复用数字基带传输 …………… … 14 实验六 光纤传输实验………………………… … 19 实验七 模拟锁相环与载波同步…………… ……… 27 实验八 数字锁相环与位同步 ……………… …… 32 实验一 AM 调制与解调实验 一、实验目的 理解AM 调制方法与解调方法。 二、实验原理 本实验中AM 调制方法：原始调制信号为1.5V 直流＋1KHZ正弦交流信号，载波为20KHZ正弦交流信号，两者通过相乘器实现调制过程。 本实验中AM 解调方法：非相干解调（包络检波法）。 三、实验所需部件 调制板、解调板、示波器、计算机（数据采集设备）。 四、实验步骤 1. 熟悉实验所需部件。 2. 按下图接线。 3. 用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面各图中。 4. 结合上述实验结果深入理解AM 调制方法与解调方法。 实验一参考结果 实验二 FM 调制与解调实验 一、实验目的 理解FM 调制方法与解调方法。 二、实验原理 本实验中FM 调制方法：原始调制信号为2KHZ正弦交流信号，让其通过V/F（电压/频率转换，即VCO 压控振荡器）实现调制过程。 本实验中FM 解调方法：鉴频法（电容鉴频＋包络检波＋低通滤波） 三、实验所需部件 调制板、解调板、示波器、计算机（数据采集设备）。 四、实验步骤 1. 熟悉实验所需部件。 2. 按下图接线。 3. 用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面各图中。 4. 结合上述实验结果深入理解FM 调制方法与解调方法。 实验二参考结果 实验三 ASK 调制与解调实验 一、实验目的 理解ASK 调制方法与解调方法。 二、实验原理 本实验中ASK 调制方法：键控法（原始数字信号采用250HZ 方波信号代替，载波为2KHZ 正弦交流信号，利用方波信号切换开关电路实现调制过程。 本实验中ASK 解调方法：非相干解调（包络检波法）。 三、实验所需部件 调制板、解调板、示波器、计算机（数据采集设备）。 四、实验步骤 1. 熟悉实验所需部件。 2. 按下图接线。 3. 用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面...
