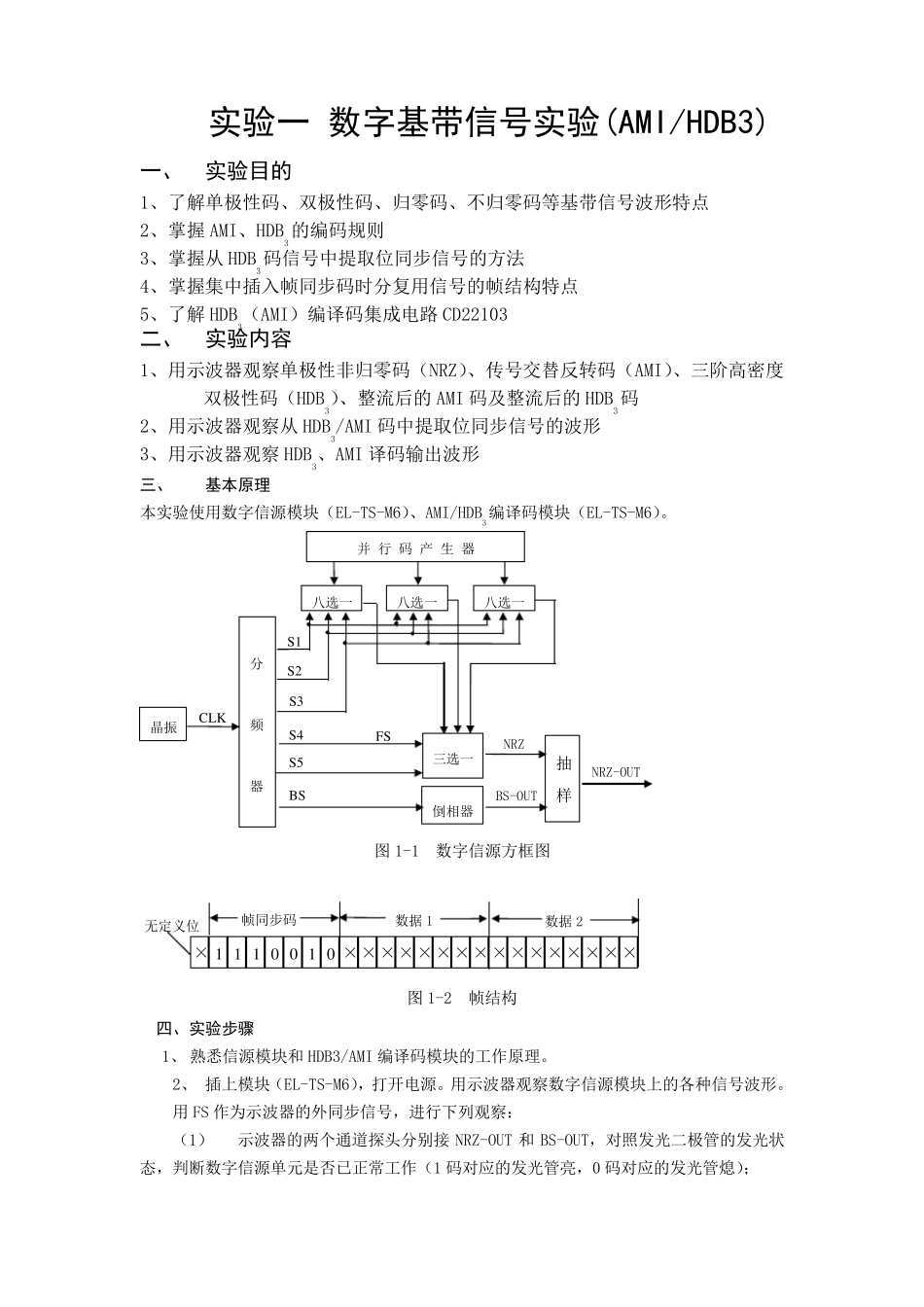

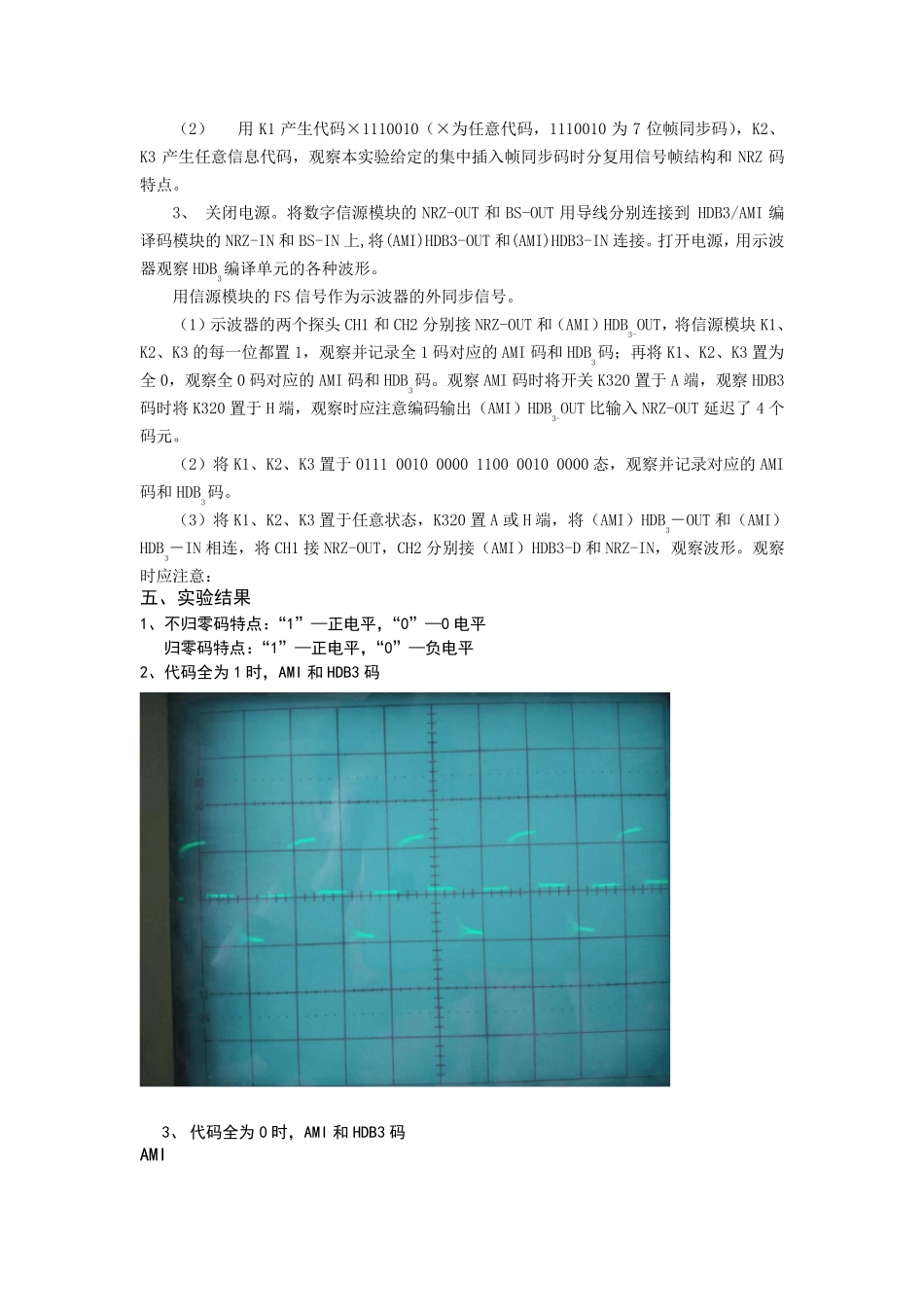

通 信 原 理 实 验 报 告 实验一 数字基带信号实验(AMI/HDB3) 一、 实验目的 1、了解单极性码、双极性码、归零码、不归零码等基带信号波形特点 2、掌握AMI、HDB3的编码规则 3、掌握从HDB3码信号中提取位同步信号的方法 4、掌握集中插入帧同步码时分复用信号的帧结构特点 5、了解HDB3（AMI）编译码集成电路CD22103 二、 实验内容 1、用示波器观察单极性非归零码（NRZ）、传号交替反转码（AMI）、三阶高密度双极性码（HDB3）、整流后的AMI 码及整流后的HDB3码 2、用示波器观察从HDB3/AMI 码中提取位同步信号的波形 3、用示波器观察HDB3、AMI 译码输出波形 三、 基本原理 本实验使用数字信源模块（EL-TS-M6）、AMI/HDB3编译码模块（EL-TS-M6）。 BSS5S4S3S2S1 BS-OUT NRZ-OUTCLK并 行 码 产 生 器八选一八选一八选一分 频 器三选一NRZ抽 样晶振FS倒相器 图1-1 数字信源方框图 010×0111××××××××××××××××数据 2数据 1帧同步码无定义位 图1-2 帧结构 四、实验步骤 1、 熟悉信源模块和 HDB3/AMI 编译码模块的工作原理。 2、 插上模块（EL-TS-M6），打开电源。用示波器观察数字信源模块上的各种信号波形。 用FS 作为示波器的外同步信号，进行下列观察： （1） 示波器的两个通道探头分别接 NRZ-OUT 和 BS-OUT，对照发光二极管的发光状态，判断数字信源单元是否已正常工作（1 码对应的发光管亮，0 码对应的发光管熄）； （2） 用K1 产生代码×1110010（×为任意代码，1110010 为 7 位帧同步码），K2、K3 产生任意信息代码，观察本实验给定的集中插入帧同步码时分复用信号帧结构和 NRZ 码特点。 3、 关闭电源。将数字信源模块的 NRZ-OUT 和 BS-OUT 用导线分别连接到 HDB3/AMI 编译码模块的 NRZ-IN 和 BS-IN 上,将(AMI)HDB3-OUT 和(AMI)HDB3-IN 连接。打开电源，用示波器观察 HDB3编译单元的各种波形。 用信源模块的 FS 信号作为示波器的外同步信号。 （1）示波器的两个探头 CH1 和 CH2 分别接 NRZ-OUT 和（AMI）HDB3-OUT，将信源模块 K1、K2、K3 的每一位都置 1，观察并记录全 1 码对应的 AMI 码和 HDB3码；再将 K1、K2、K3 置为全 0，观察全 0 码对应的 AMI 码和 HDB3码。观察 AMI 码时将开关 K320 置于 A 端，观察 HDB3码时将 K320 置于 H 端，观察时应注意编码输出（AMI）HDB3-OUT 比输入 NRZ-OUT 延迟了...
