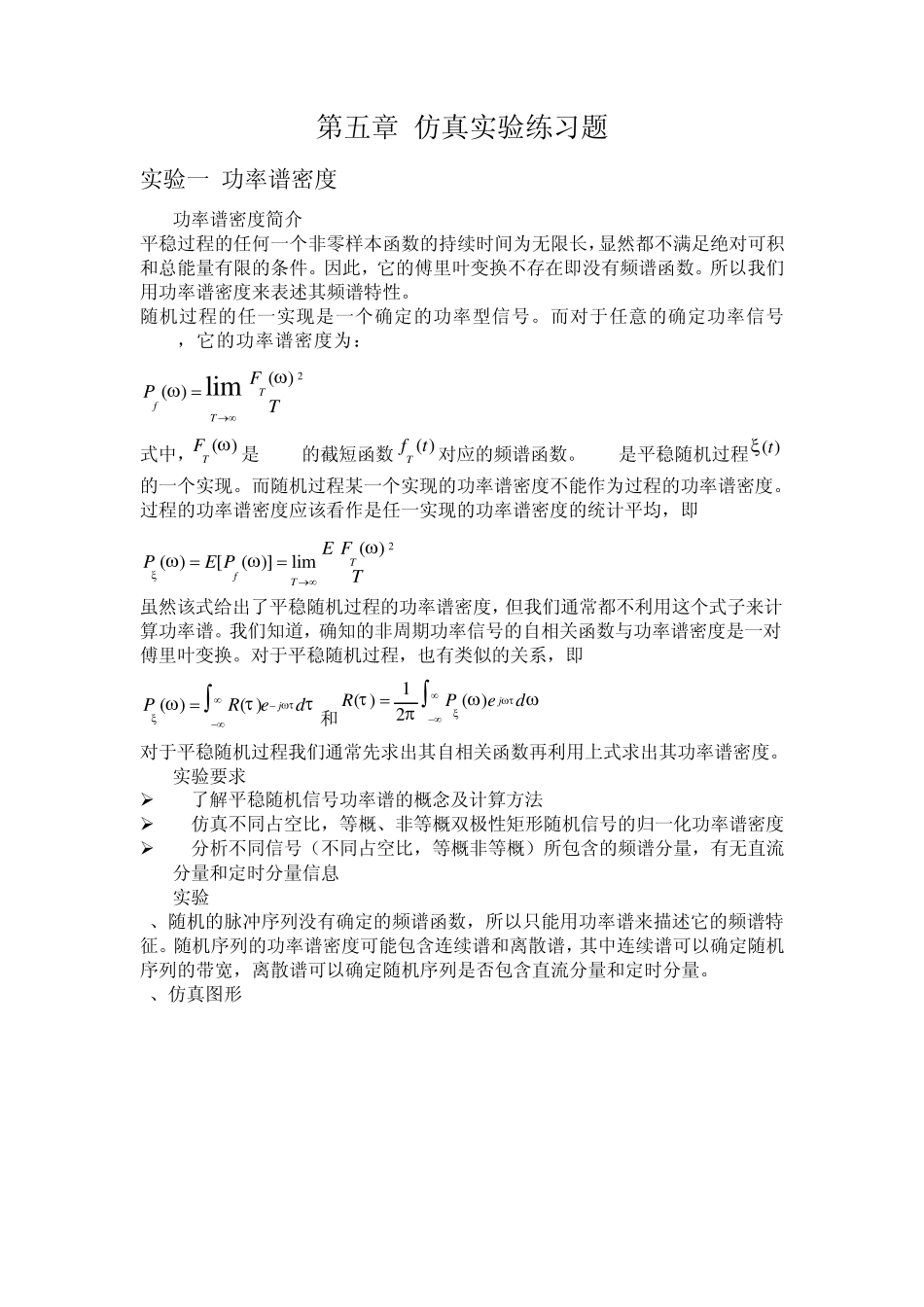

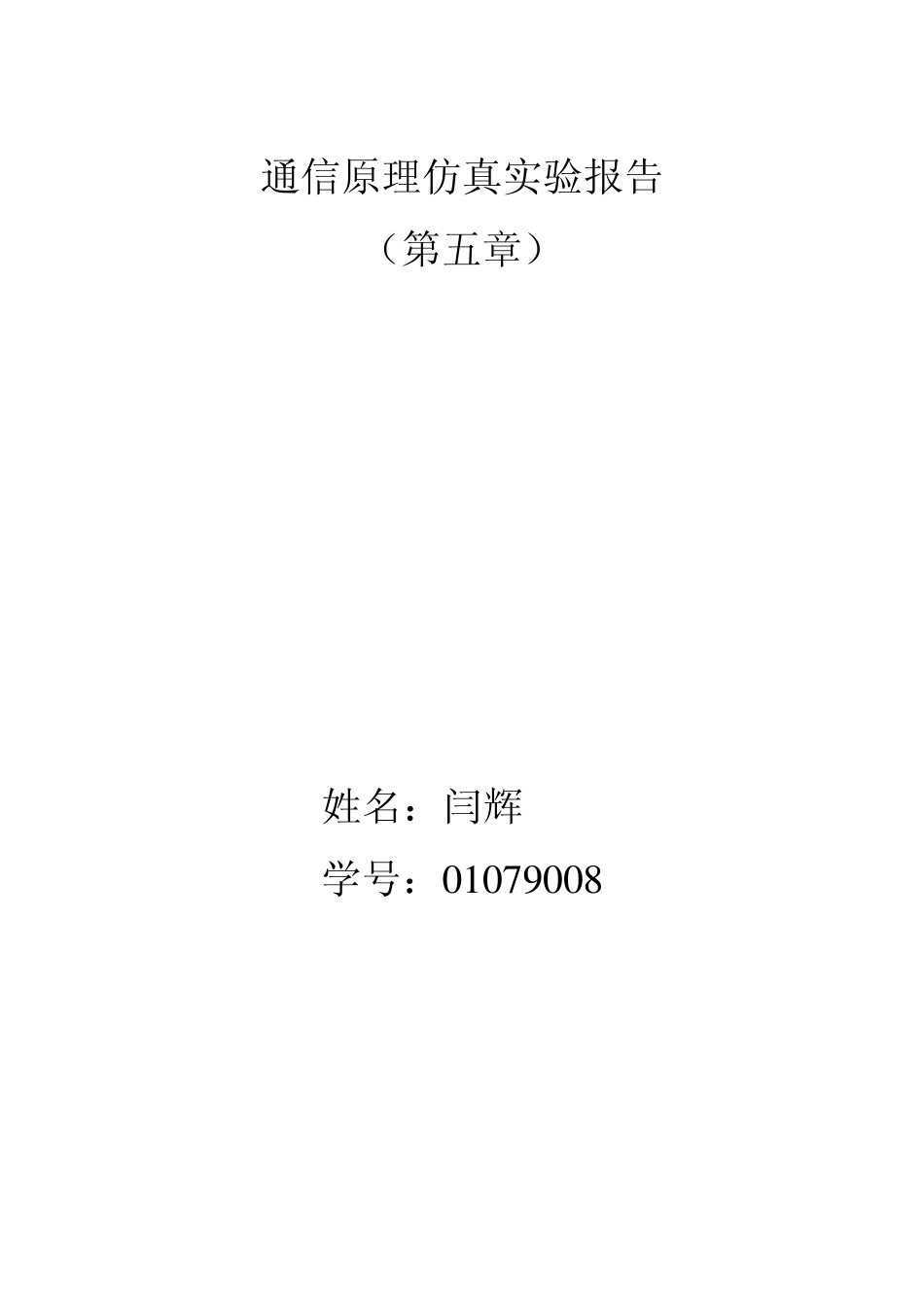

通信原理仿真实验报告 （第五章） 姓名：闫辉 学号：0 1 0 7 9 0 0 8 第五章 仿真实验练习题 实验一 功率谱密度 1.1功率谱密度简介 平稳过程的任何一个非零样本函数的持续时间为无限长，显然都不满足绝对可积和总能量有限的条件。因此，它的傅里叶变换不存在即没有频谱函数。所以我们用功率谱密度来表述其频谱特性。 随机过程的任一实现是一个确定的功率型信号。而对于任意的确定功率信号f(t)，它的功率谱密度为： 2( )( ) limTfTFPT 式中，( )TF  是 f(t)的截短函数( )Tf t 对应的频谱函数。f(t)是平稳随机过程 ( )t的一个实现。而随机过程某一个实现的功率谱密度不能作为过程的功率谱密度。过程的功率谱密度应该看作是任一实现的功率谱密度的统计平均，即 2( )( )[( )]limTfTE FPE PT 虽然该式给出了平稳随机过程的功率谱密度，但我们通常都不利用这个式子来计算功率谱。我们知道，确知的非周期功率信号的自相关函数与功率谱密度是一对傅里叶变换。对于平稳随机过程，也有类似的关系，即 ( )( )jPRed  和1( )( )2jRPed 对于平稳随机过程我们通常先求出其自相关函数再利用上式求出其功率谱密度。 1.2实验要求  1.了解平稳随机信号功率谱的概念及计算方法  2.仿真不同占空比，等概、非等概双极性矩形随机信号的归一化功率谱密度  3.分析不同信号（不同占空比，等概非等概）所包含的频谱分量，有无直流分量和定时分量信息 1.3实验 1、随机的脉冲序列没有确定的频谱函数，所以只能用功率谱来描述它的频谱特征。随机序列的功率谱密度可能包含连续谱和离散谱，其中连续谱可以确定随机序列的带宽，离散谱可以确定随机序列是否包含直流分量和定时分量。 2、仿真图形 注：不等概60%占空比的双极性矩形随机序列及其归一化功率谱密度 3、01 等概是无直流分量，抗干扰能力较强；非等概时有直流分量 实验二 HDB3 码的编译码 2.1 HDB3 编译码简介 在实际的传输系统中，并不是所有的代码电气波形都可以信道中传输。含有直流分量和较丰富的单极性基带波形就不适宜在低频传输特性差的信道中传输，因为它有可能造成信号的严重的畸变。 在传输码（或称线路吗）的结构将取决于实际信道特性和系统的工作条件。通常，传输码的结构应具有以下的特性： （1） 相应的基带信号无直流分理，且低频分量少: （2...
