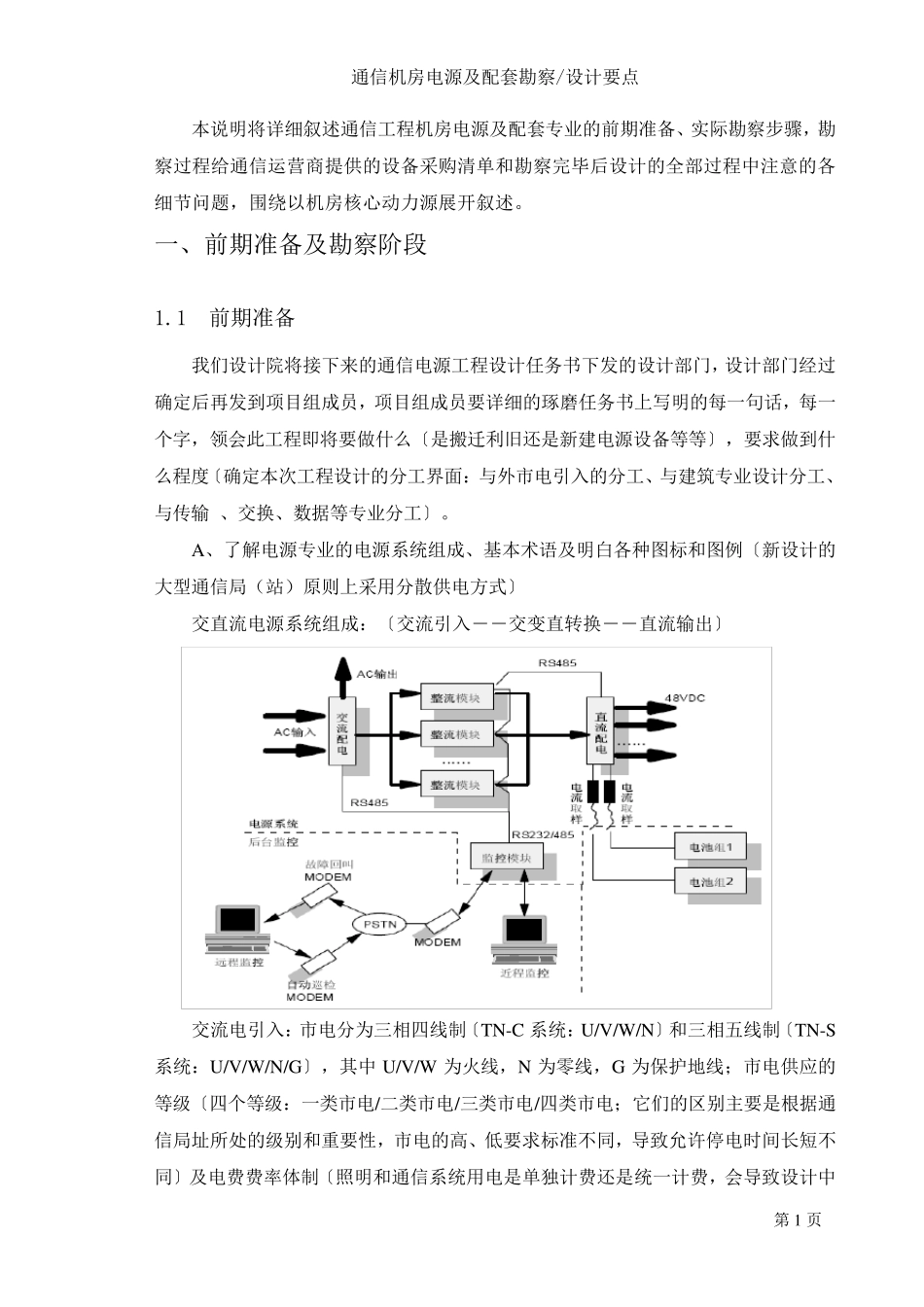

通 信 机 房 电 源 及 配 套 勘 察 /设 计 要 点 第 1 页 本 说 明 将 详 细 叙 述 通 信 工 程 机 房 电 源 及 配 套 专 业 的 前 期 准 备 、 实 际 勘 察 步 骤 ， 勘察 过 程 给 通 信 运 营 商 提 供 的 设 备 采 购 清 单 和 勘 察 完 毕 后 设 计 的 全 部 过 程 中 注 意 的 各细 节 问 题 ， 围 绕 以 机 房 核 心 动 力 源 展 开 叙 述 。 一 、 前 期 准 备 及 勘 察 阶 段 1.1 前 期 准 备 我 们 设 计 院 将 接 下 来 的 通 信 电 源 工 程 设 计 任 务 书 下 发 的 设 计 部 门 ， 设 计 部 门 经 过确 定 后 再 发 到 项 目 组 成 员 ， 项 目 组 成 员 要 详 细 的 琢 磨 任 务 书 上 写 明 的 每 一 句 话 ， 每 一个 字 ， 领 会 此 工 程 即 将 要 做 什 么 〔 是 搬 迁 利 旧 还 是 新 建 电 源 设 备 等 等 〕 ， 要 求 做 到 什么 程 度 〔 确 定 本 次 工 程 设 计 的 分工 界面：与外市电 引入的 分工 、 与建 筑专 业 设 计 分工 、与传输 、 交换、 数据等 专 业 分工 〕 。 A、 了解电 源 专 业 的 电 源 系统组 成 、 基本 术语及 明 白各 种图标和 图例〔 新 设 计 的大型通 信 局（站）原则上 采 用分散供 电 方式〕 交直流电 源 系统组 成 ：〔 交流引入――交变直转换――直流输出〕 交流电 引入：市电 分为三相四线制〔 TN-C 系统：U/V/W /N〕 和 三相五线制〔 TN-S系统：U/V/W /N/G〕 ， 其中U/V/W 为火线， N 为零线， G 为保护地线；市电 供 应的等 级〔 四个 等 级：一 类市电 /二类市电 /三类市电 /四类市电 ；它们 的 区别主要 是 根据通信 局址所处的 级别和 重要 性， 市电 的 高、 低要 求 标准 不同， 导致允许停电 时间长短不同〕 及 电 费费率体制〔 照明 和 通 信 系统用电 是 单 独计 费还 是 统一 计 费， 会 导致设 计 中通信机房电源及配套勘察/设计要点 第2页 交流电源线接法不同；比如现在局方照明系统和通信系统费率体制相同，则照明系统和通信系统直接可以在同一个交流配电输出柜内引接；如果它们费率...
