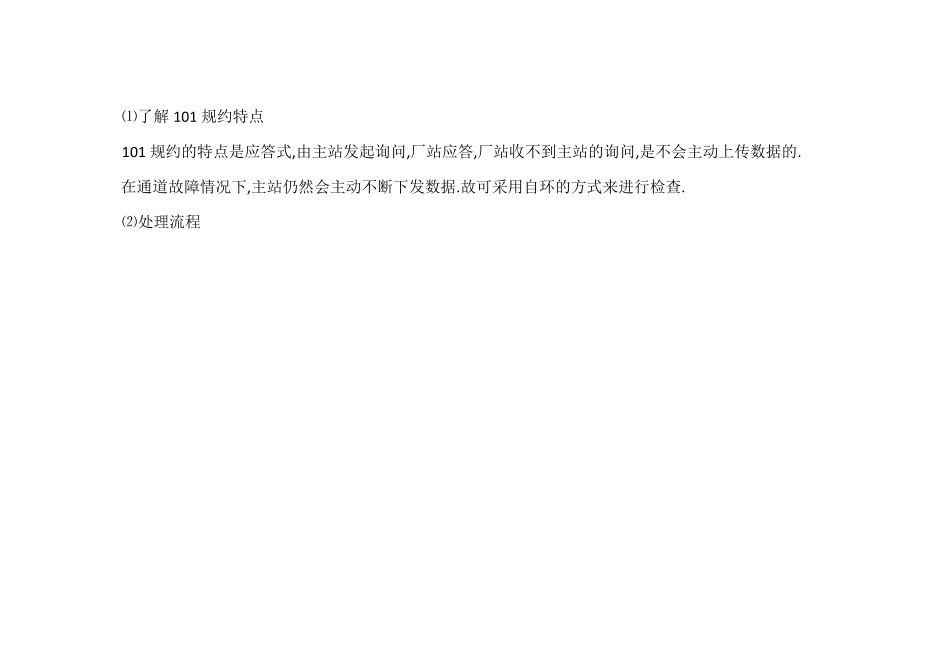

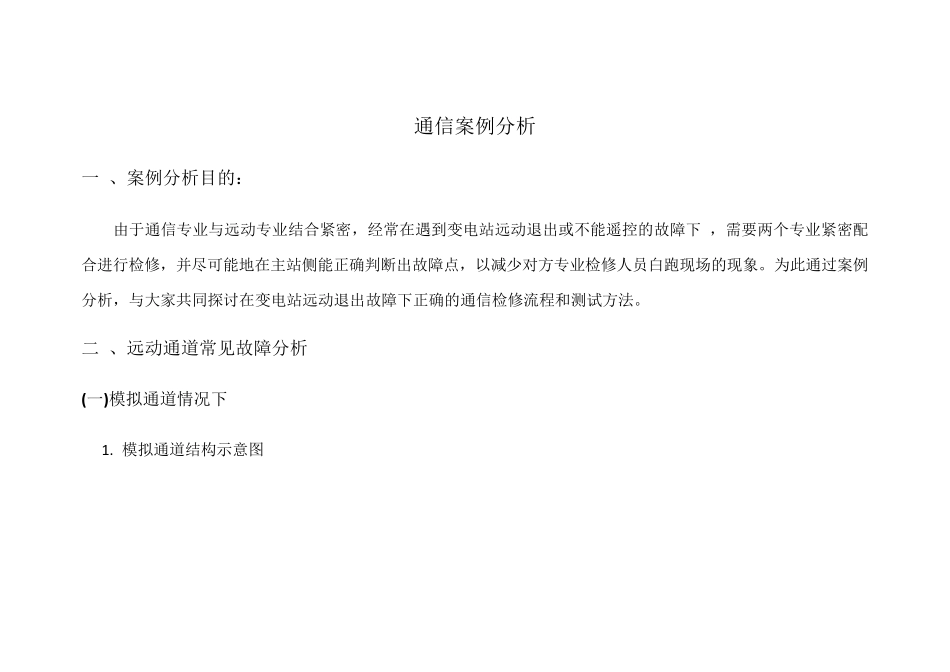

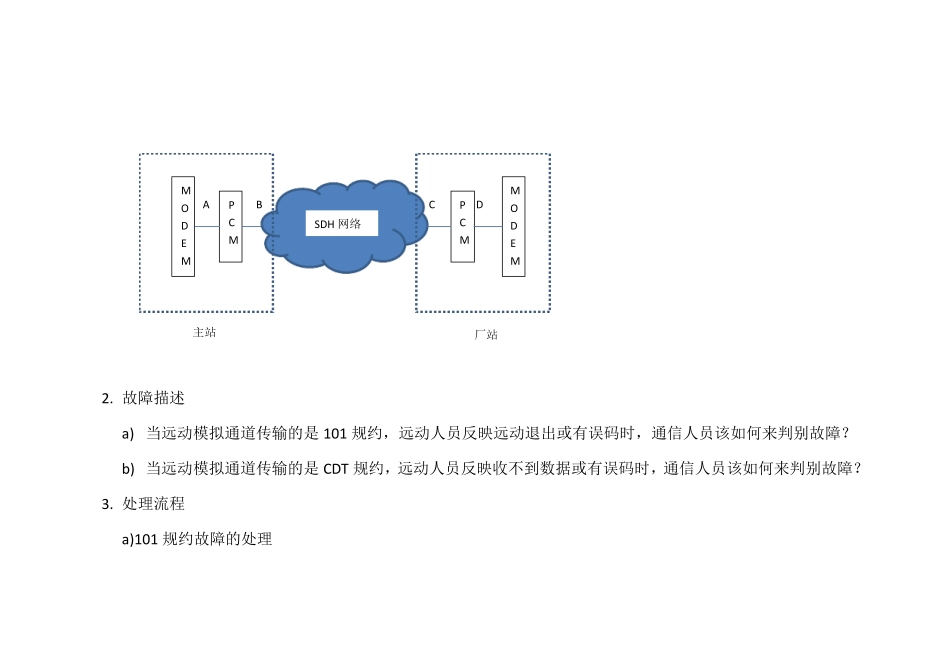

通信案例分析一 、案例分析目的： 由于通信专业与远动专业结合紧密，经常在遇到变电站远动退出或不能遥控的故障下 ，需要两个专业紧密配合进行检修，并尽可能地在主站侧能正确判断出故障点，以减少对方专业检修人员白跑现场的现象。为此通过案例分析，与大家共同探讨在变电站远动退出故障下正确的通信检修流程和测试方法。 二 、远动通道常见故障分析(一)模拟通道情况下 1 . 模拟通道结构示意图 2. 故障描述 a) 当远动模拟通道传输的是101 规约，远动人员反映远动退出或有误码时，通信人员该如何来判别故障？ b) 当远动模拟通道传输的是CDT 规约，远动人员反映收不到数据或有误码时，通信人员该如何来判别故障？ 3. 处理流程 a)101 规约故障的处理 PCM PCMMODEMMODEM SDH 网络 厂站 主站 B A C D⑴了解 101 规约特点 101 规约的特点是应答式,由主站发起询问,厂站应答,厂站收不到主站的询问,是不会主动上传数据的. 在通道故障情况下,主站仍然会主动不断下发数据.故可采用自环的方式来进行检查. ⑵处理流程 A 点听筒测试 远动问题A 点自环测试 做D 点测试(软自环)A 点万用表测试 更换四线接口卡. D 点硬件自环. YNB 点自环测试 N下行无声, 或下行有载频声,无数据音, 下行数据声正常,上行无声或只有载频音 Y下行声很小 NYN Y主站 PCM 问题(含配线)C 点自环测试YN 厂 站 PCM 问题 SDH 问题(含尾纤\光缆) Y N （3）测试方法说明 检测点位置 检测方法 检测结果说明 A 点 1.用听筒在音配上监听,上下行有无载频或数据音. 1.下行无声,远动问题 2.下行有载频声,无数据音,远动问题. 3.下行声很小,可用万用表进一步确认电压. 4.下行数据声正常,上行无声或只有载频音,需进一步做 D 点测试. 2.用万用表交流档量上下行电压,用跨接方式. 小于 0.1V,远动问题.如远动 MODEM 的发信电平为0dbm ,则电压为 0.775V,为‐6dbm , 则电压为 0.39V. 3.在音配上往主站远动侧自环 1.如数据自环正确,说明主站远动没问题(在远动没动过软硬件配置情况下) 2.如数据不正确,远动问题. B 点 1.往主站侧作 2M 硬自环 1.如自环正确,说明主站PCM 没问题. 2.如数据不正确,且 A 点自环正确,说明 PCM 有问题.C 点 1.往主站侧作 2M 软自环 1.如正确,且 D 点自环数据不正确情况下,说明厂站PCM 有问题. D 点 1.通过 PCM 网管做该四线接口卡的软件自环(往主站侧)...
