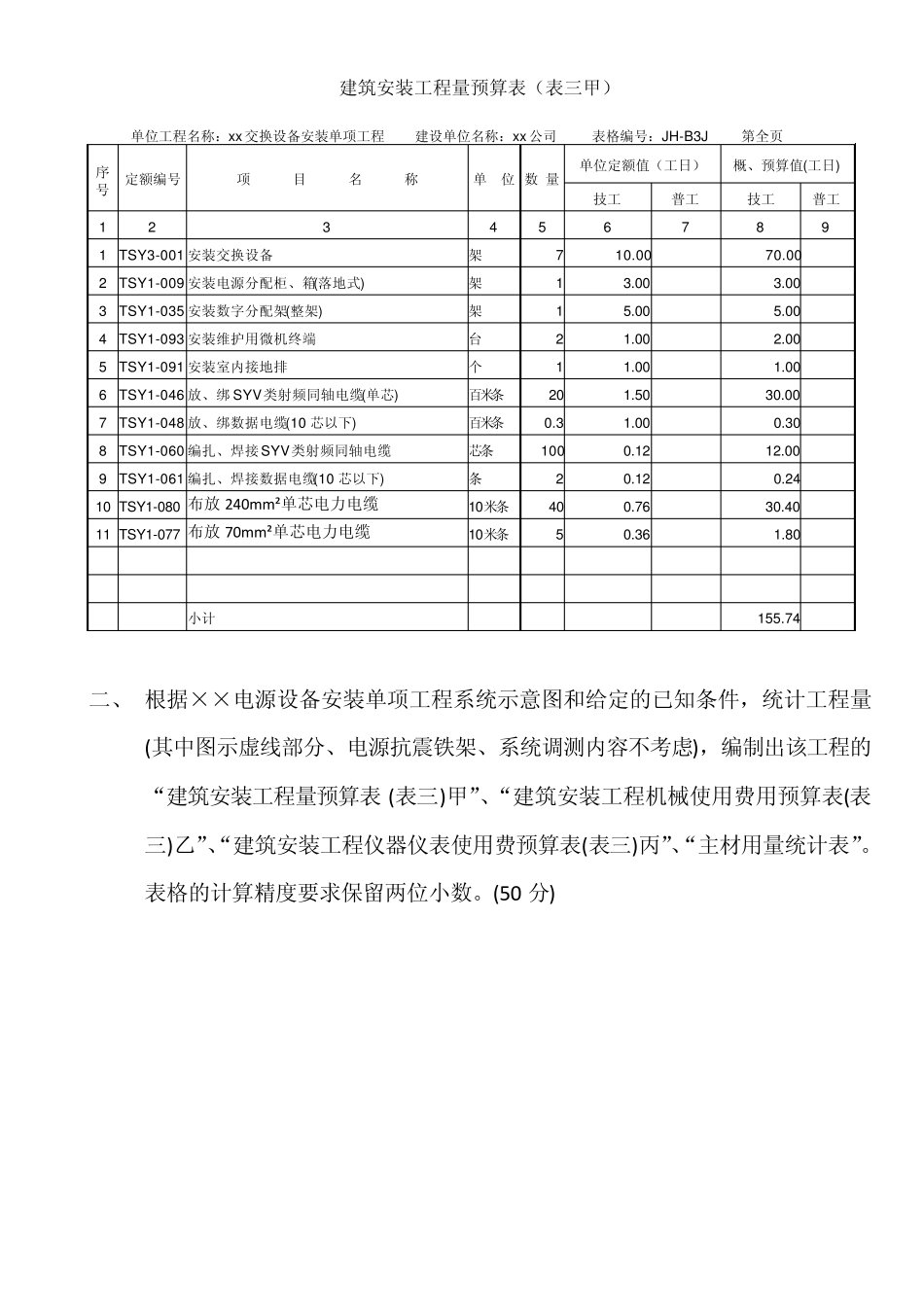

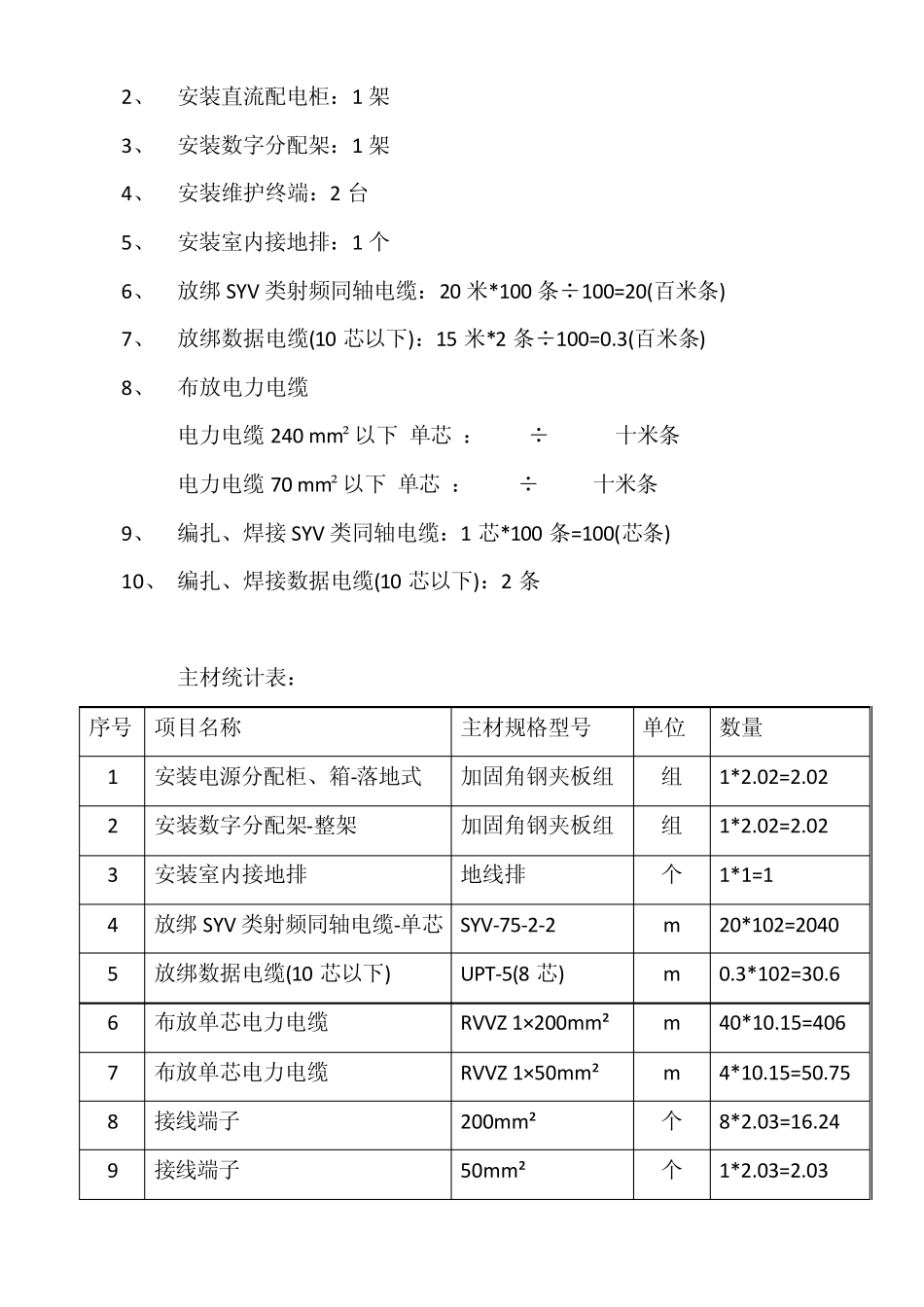

通信建设工程概、预算人员资格认证练习题 通信设备安装工程 一、 根据给定的长途交换机设备安装通信示意图和布缆计划表，统计工程量(其中图示设备抗震加固、系统调测内容不考虑)，编制出该工程的“建筑安装工程量预算表(表三)甲”、 “主材用量统计表”。表格的计算精度要求保留两位小数。(50 分) 布缆计划表 序号 线缆路由 规格 数量 长度/条 1 长途交换设备至DDF SYV-75-2-2 100 条 20 米/条 2 长途交换设备至维护设备 设备电缆UTP-5(8 芯) 2 条 15 米/条 3 长途交换设备至直流配电柜 RVVZ 1×200m m ² 8 条 50 米/条 4 长途交换设备至接 地 排 RVVZ 1×50m m ² 1 条 50 米/条 答 题： 主要工作 量： 1、 安装长途交换设备： 7 架 维护终端（2 台） 接地排（1个） 直流分配柜（1 架） 设备电缆 电力电缆 电力电缆 接传输设备至其他局 数字中继线 DDF 架 1 架 长途交换机设备7 台 SYV-75-2-2 2、 安装直流配电柜：1 架 3、 安装数字分配架：1 架 4、 安装维护终端：2 台 5、 安装室内接地排：1 个 6、 放绑SYV 类射频同轴电缆：20 米*100 条÷100=20(百米条) 7、 放绑数据电缆(10 芯以下)：15 米*2 条÷100=0.3(百米条) 8、 布放电力电缆 电力电缆240 mm²以下(单 芯)：8*50÷10=40(十 米条) 电力电缆70 mm²以下(单 芯)：1*50÷10=5(十 米条) 9、 编 扎 、焊 接SYV 类同轴电缆：1 芯*100 条=100(芯条) 10、 编 扎 、焊 接数据电缆(10 芯以下)：2 条 主 材 统 计 表 ： 序 号 项 目 名 称 主 材 规 格 型 号 单 位 数量 1 安装电源 分配柜、箱 -落 地式 加 固 角 钢 夹 板 组 组 1*2.02=2.02 2 安装数字分配架-整 架 加 固 角 钢 夹 板 组 组 1*2.02=2.02 3 安装室内接地排 地线 排 个 1*1=1 4 放绑SYV 类射频同轴电缆-单 芯 SYV-75-2-2 m 20*102=2040 5 放绑数据电缆(10 芯以下) UPT-5(8 芯) m 0.3*102=30.6 6 布放单 芯电力电缆 RVVZ 1×200mm² m 40*10.15=406 7 布放单 芯电力电缆 RVVZ 1×50mm² m 4*10.15=50.75 8 接线 端子 200mm² 个 8*2.03=16.24 9 接线 端子 50mm² 个 1*2.03=2.03 建筑安装工程量预算表（表三甲） 单位工程名称：xx交换设备安装单项工程 建设单位名称：xx公司 表格编号：JH-B3J 第...
