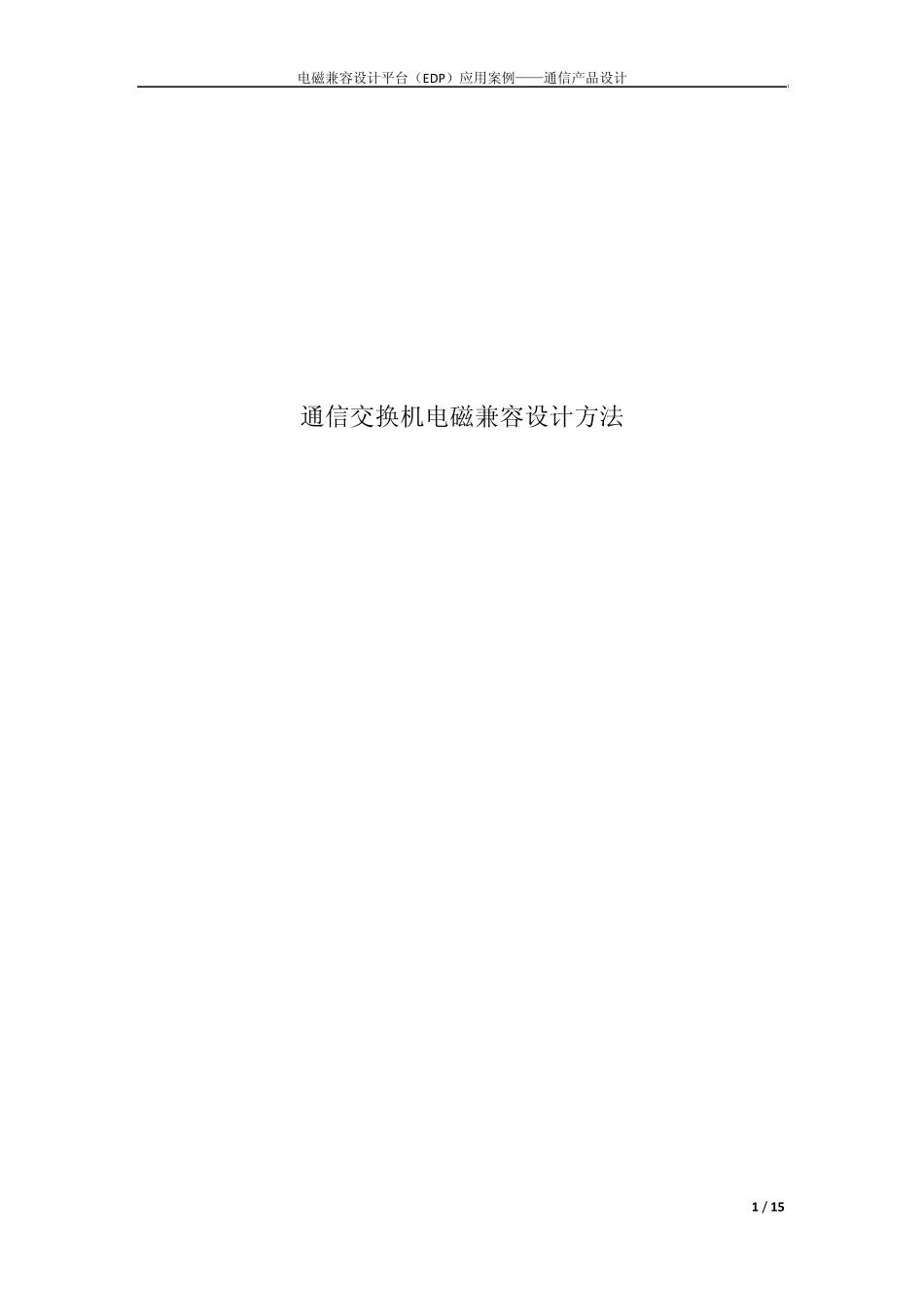

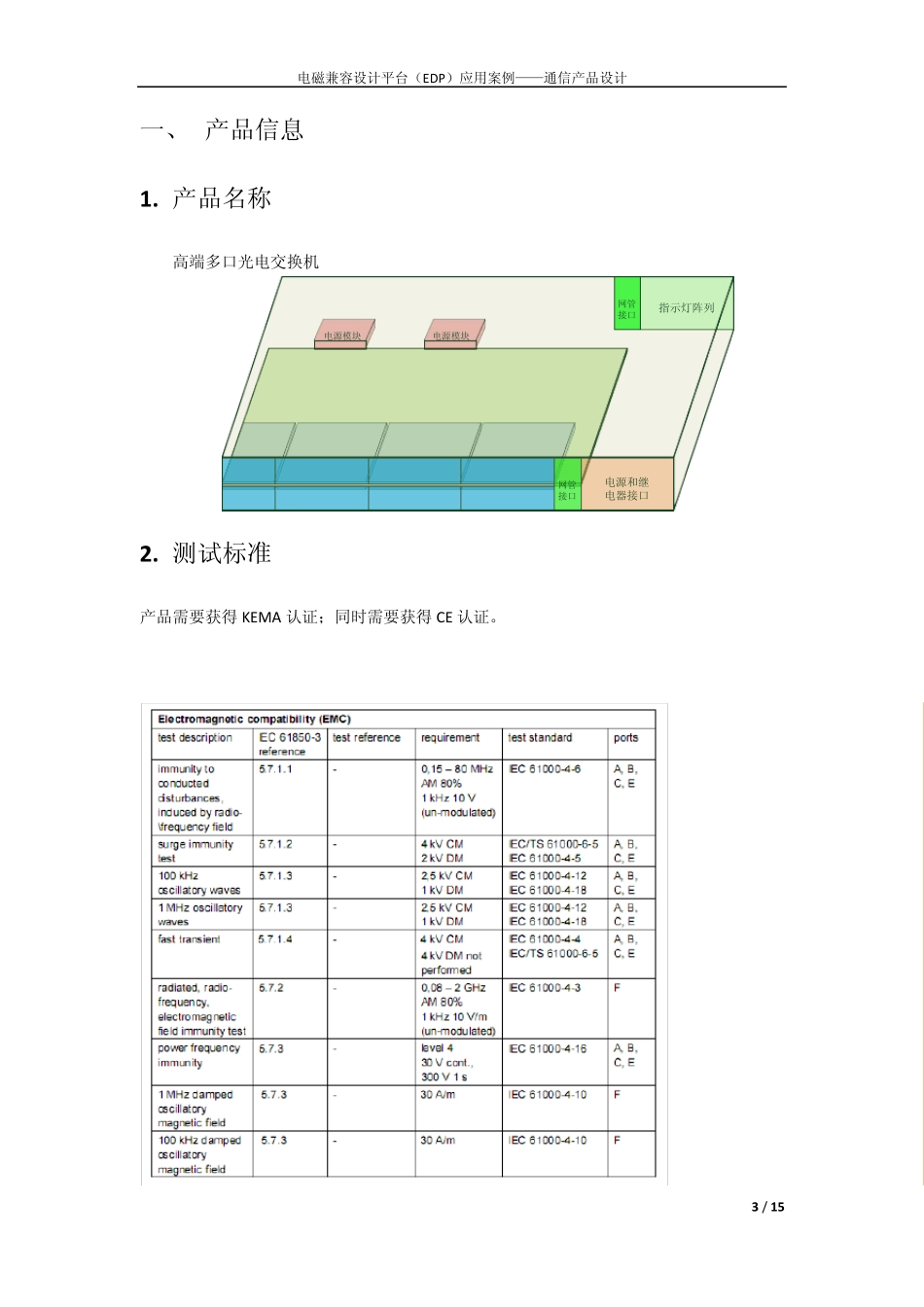

电磁兼容设计平台（EDP）应用案例——通信产品设计 1 / 15 通信交换机电磁兼容设计方法 电磁兼容设计平台（EDP）应用案例——通信产品设计 2 / 15 目录 一、 产品信息 ................................................................................................................... 3 1. 产品名称 ................................................................................................................... 3 2. 测试标准 ................................................................................................................... 3 3. 产品主要接口信息 ................................................................................................... 4 4. 产品内部主要电磁干扰源说明 ............................................................................... 5 5. 产品结构信息 ........................................................................................................... 5 6. 产品电缆信息 ........................................................................................................... 5 二、 产品 EMC 设计方案 ................................................................................................. 6 1. 接口电路 原理图的 EMC 设计 ............................................................................... 6 2. 电源电路 原理图的 EMC 设计 ............................................................................... 7 3. 关键电路 原理图的 EMC 设计 ............................................................................... 8 4. 屏蔽设计 ................................................................................................................. 10 5. 连接器设计 ............................................................................................................. 13 6. 线缆设计 ................................................................................................................. 13 三、 结束语 .............................................
