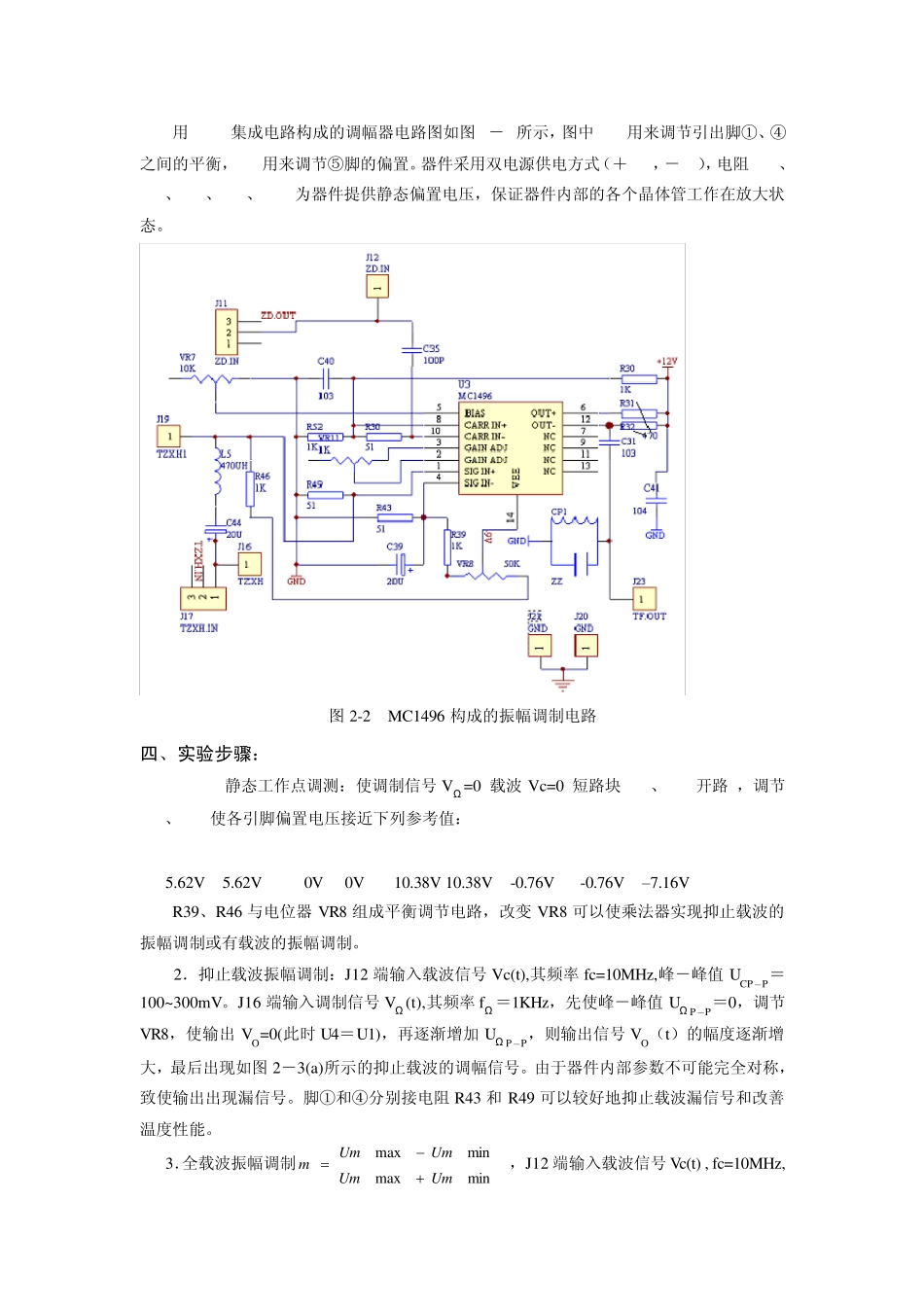

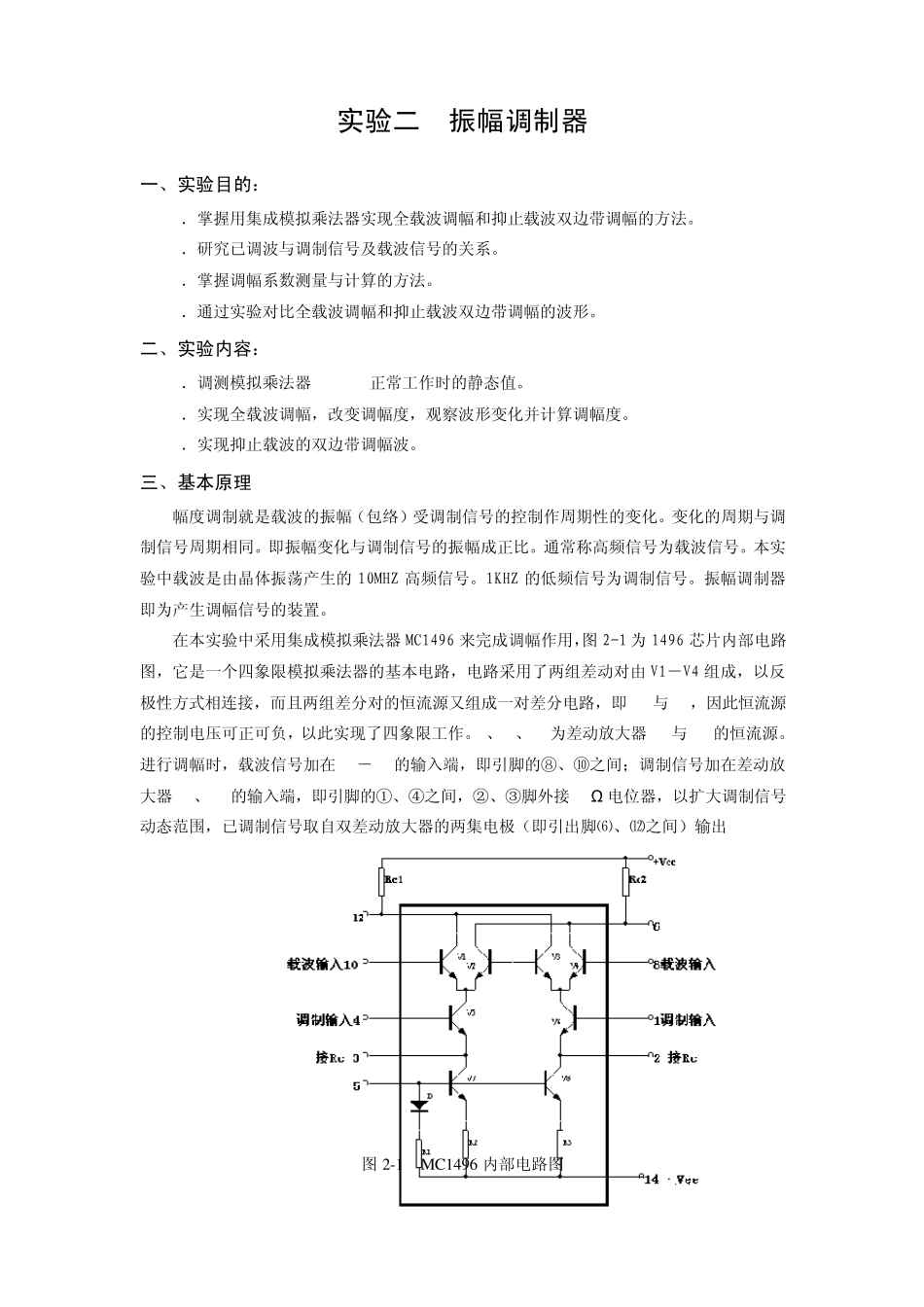

通信电子线路实验报告 院 系：信息科学与工程学院 专业班级：通信工程 0903班 姓 名：罗璐璐 学 号：0909091825 指导老师：彭春华 张学丽 2012年 5月 实验二 振幅调制器 一、实验目的： 1．掌握用集成模拟乘法器实现全载波调幅和抑止载波双边带调幅的方法。 2．研究已调波与调制信号及载波信号的关系。 3．掌握调幅系数测量与计算的方法。 4．通过实验对比全载波调幅和抑止载波双边带调幅的波形。 二、实验内容： 1．调测模拟乘法器 MC1496正常工作时的静态值。 2．实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。 3．实现抑止载波的双边带调幅波。 三、基本原理 幅度调制就是载波的振幅（包络）受调制信号的控制作周期性的变化。变化的周期与调制信号周期相同。即振幅变化与调制信号的振幅成正比。通常称高频信号为载波信号。本实验中载波是由晶体振荡产生的 10MHZ 高频信号。1KHZ 的低频信号为调制信号。振幅调制器即为产生调幅信号的装置。 在本实验中采用集成模拟乘法器 MC1496 来完成调幅作用，图 2-1 为 1496 芯片内部电路图，它是一个四象限模拟乘法器的基本电路，电路采用了两组差动对由 V1－V4 组成，以反极性方式相连接，而且两组差分对的恒流源又组成一对差分电路，即 V5与 V6，因此恒流源的控制电压可正可负，以此实现了四象限工作。D、V7、V8为差动放大器 V5与 V6的恒流源。进行调幅时，载波信号加在 V1－V4的输入端，即引脚的⑧、⑩之间；调制信号加在差动放大器 V5、V6的输入端，即引脚的①、④之间，②、③脚外接 1KΩ 电位器，以扩大调制信号动态范围，已调制信号取自双差动放大器的两集电极（即引出脚⑹、⑿之间）输出 图 2-1 M C1496 内部电路图 用1496集成电路构成的调幅器电路图如图2－2所示，图中VR8用来调节引出脚①、④之间的平衡，VR7用来调节⑤脚的偏置。器件采用双电源供电方式（＋12V，－9V），电阻 R29、R30、R31、R32、R52为器件提供静态偏置电压，保证器件内部的各个晶体管工作在放大状态。 图2-2 MC1496 构成的振幅调制电路 四、实验步骤： 1. 静态工作点调测：使调制信号 VΩ =0,载波 Vc=0(短路块 J11、J17开路)，调节VR7、VR8使各引脚偏置电压接近下列参考值： V8 V10 V1 V4 V6 V12 V2 V3 V5 5.62V 5.62V 0V 0V 10.38V 10.38V -0.76V -0.76V –7.16V R39、R46 与电位器VR8 组成平衡调节电路，改变 VR8 可以使...
