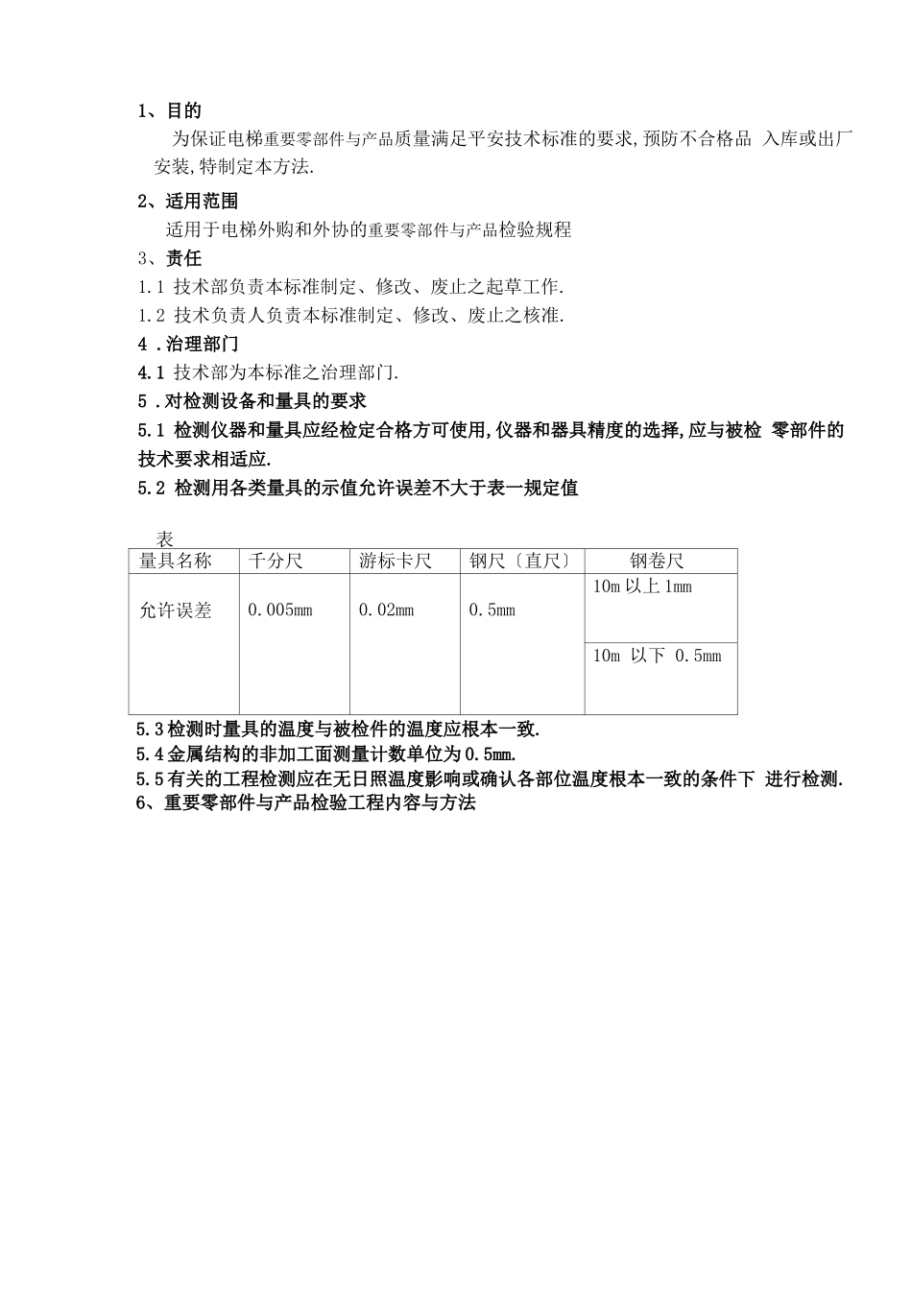

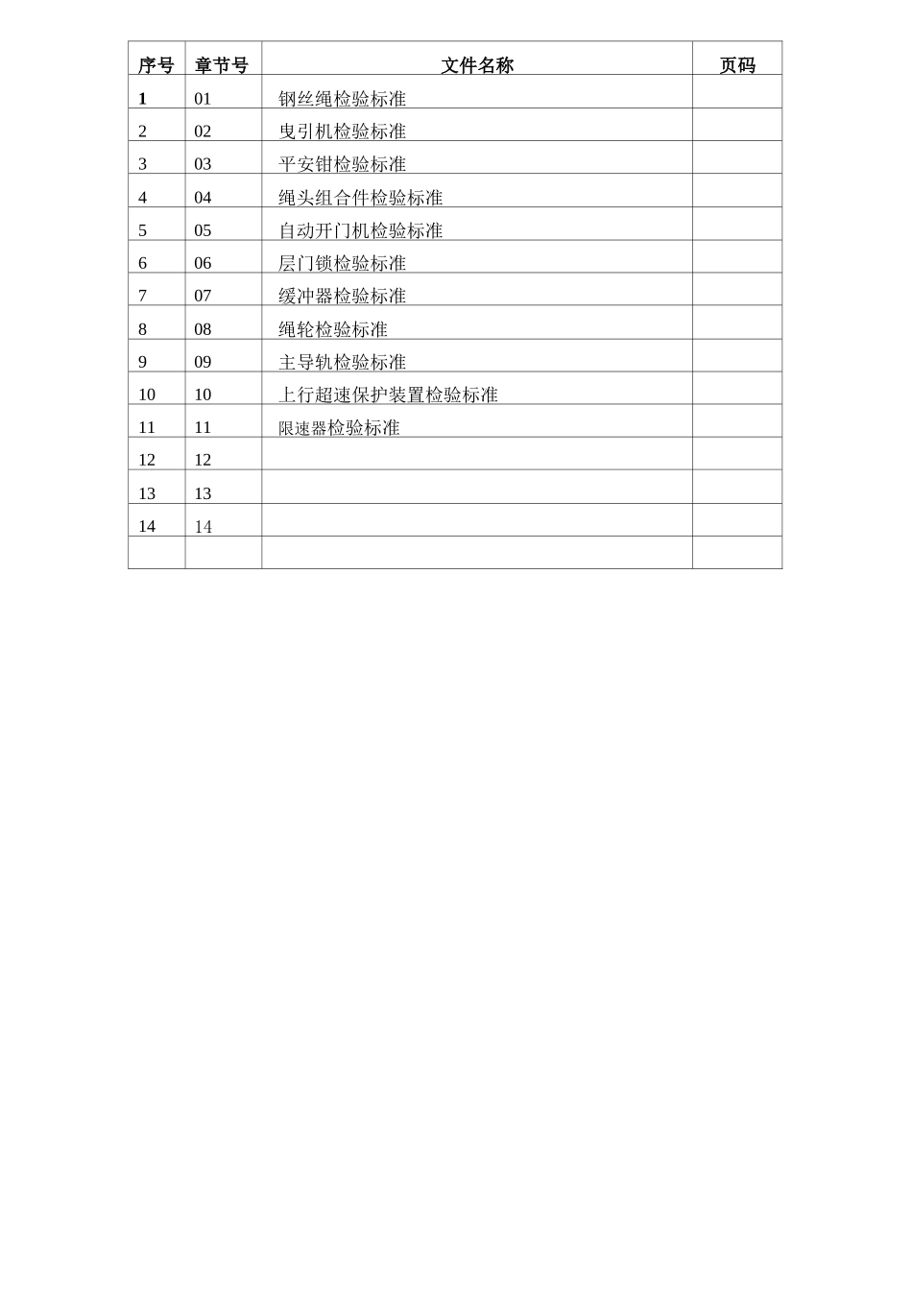

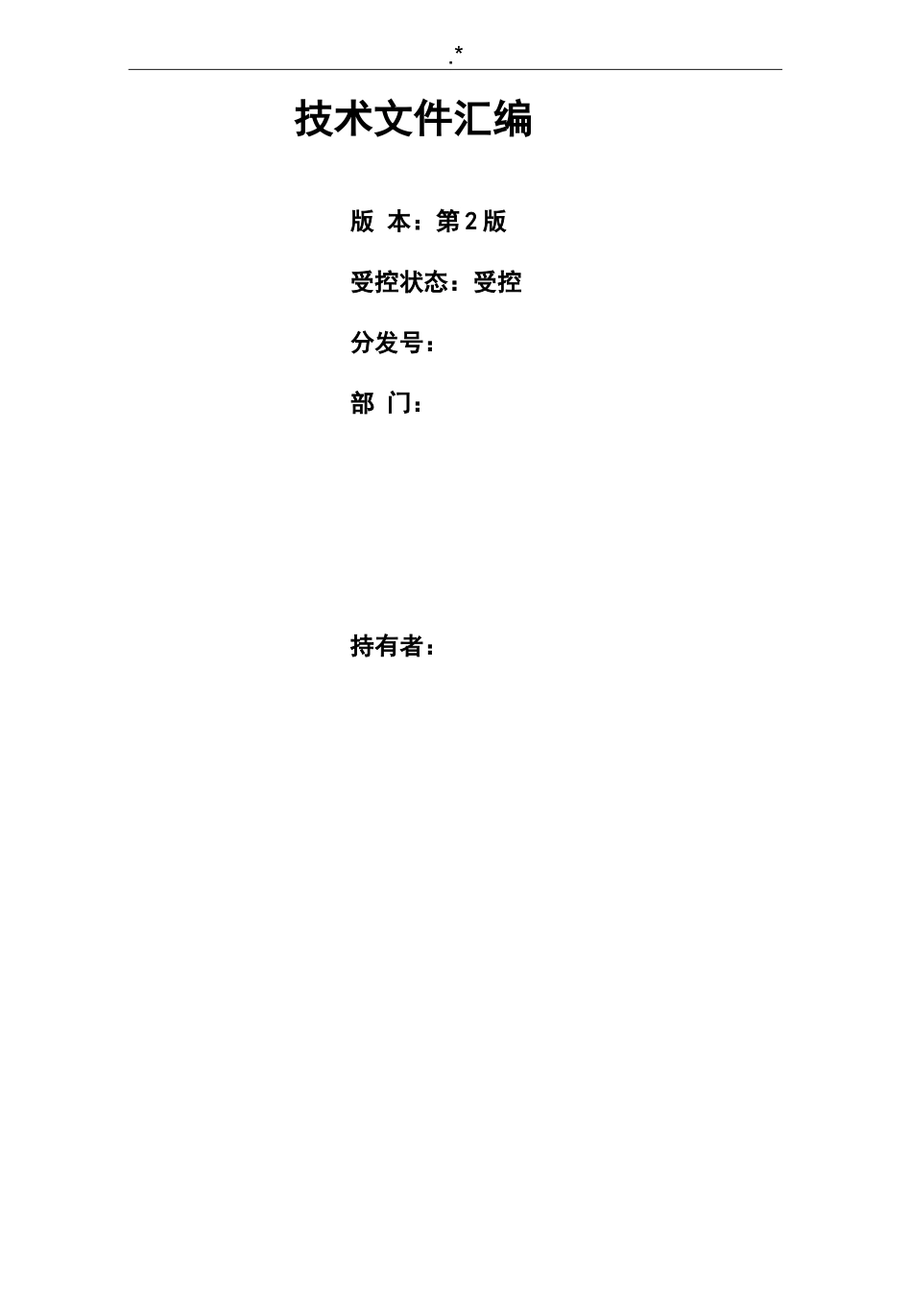

.*技术文件汇编版 本：第 2 版受控状态：受控分发号：部 门： 持有者：序号章节号文件名称页码101钢丝绳检验标准202曳引机检验标准303平安钳检验标准404绳头组合件检验标准505自动开门机检验标准606层门锁检验标准707缓冲器检验标准808绳轮检验标准909主导轨检验标准1010上行超速保护装置检验标准1111限速器检验标准1212131314141、目的为保证电梯重要零部件与产品质量满足平安技术标准的要求,预防不合格品 入库或出厂安装,特制定本方法.2、适用范围适用于电梯外购和外协的重要零部件与产品检验规程3、责任1.1 技术部负责本标准制定、修改、废止之起草工作.1.2 技术负责人负责本标准制定、修改、废止之核准.4 .治理部门4.1 技术部为本标准之治理部门.5 .对检测设备和量具的要求5.1 检测仪器和量具应经检定合格方可使用,仪器和器具精度的选择,应与被检 零部件的技术要求相适应.5.2 检测用各类量具的示值允许误差不大于表一规定值表量具名称千分尺游标卡尺钢尺〔直尺〕钢卷尺允许误差0.005mm0.02mm0.5mm10m 以上 1mm10m 以下 0.5mm5.3 检测时量具的温度与被检件的温度应根本一致.5.4 金属结构的非加工面测量计数单位为 0.5mm.5.5 有关的工程检测应在无日照温度影响或确认各部位温度根本一致的条件下 进行检测.6、重要零部件与产品检验工程内容与方法6.1 钢丝绳检验标准序号检验工程检验要求检验方法检具1质量证实书每捆〔根〕查验资料2外观不应有扭结、压扁、弯折、断 股、笼状畸变、断芯等变形目测3钢丝绳润滑应良好,无绣蚀目测4钢丝绳直径〔抽检〕 ?电梯用钢丝绳?GB8903-2005 规定测量游标卡尺5钢丝绳长度〔抽检〕 W400mm 时 0〜+5%测量卷尺6钢丝绳重量〔抽检〕 ?电梯用钢丝绳?GB8903-2005 规定称重磅秤6.2 曳引机检验标准序号检验工程检验要求检验方法检具1产品合格证每台应有查验资料2产品铭牌符合 G/T24478-2021 规定铭牌与合格证的出厂编号应 一致查验资料3使用维护说明书每台应有查验资料4装单箱每台应有查验资料5型式试验报告每一年检查一次查验资料6外外表不得有严重碰伤、脱漆,外表 涂层应均匀,旋转部件应涂成 黄色目测7飞轮槽槽岸不得有碰缺口目测8紧固件所有紧固应锁紧用锤子敲击或 扳手扳动锤子、扳 手9油箱油不得有渗漏目测检具10制 动 器外外表电机式(磨擦型),机械部件 应两组分设,手动松闸板手应 涂成红色(1)对照资料查验(2 )根据电气原理 图和实物状况,结合 模拟操作检查制动 器的...
