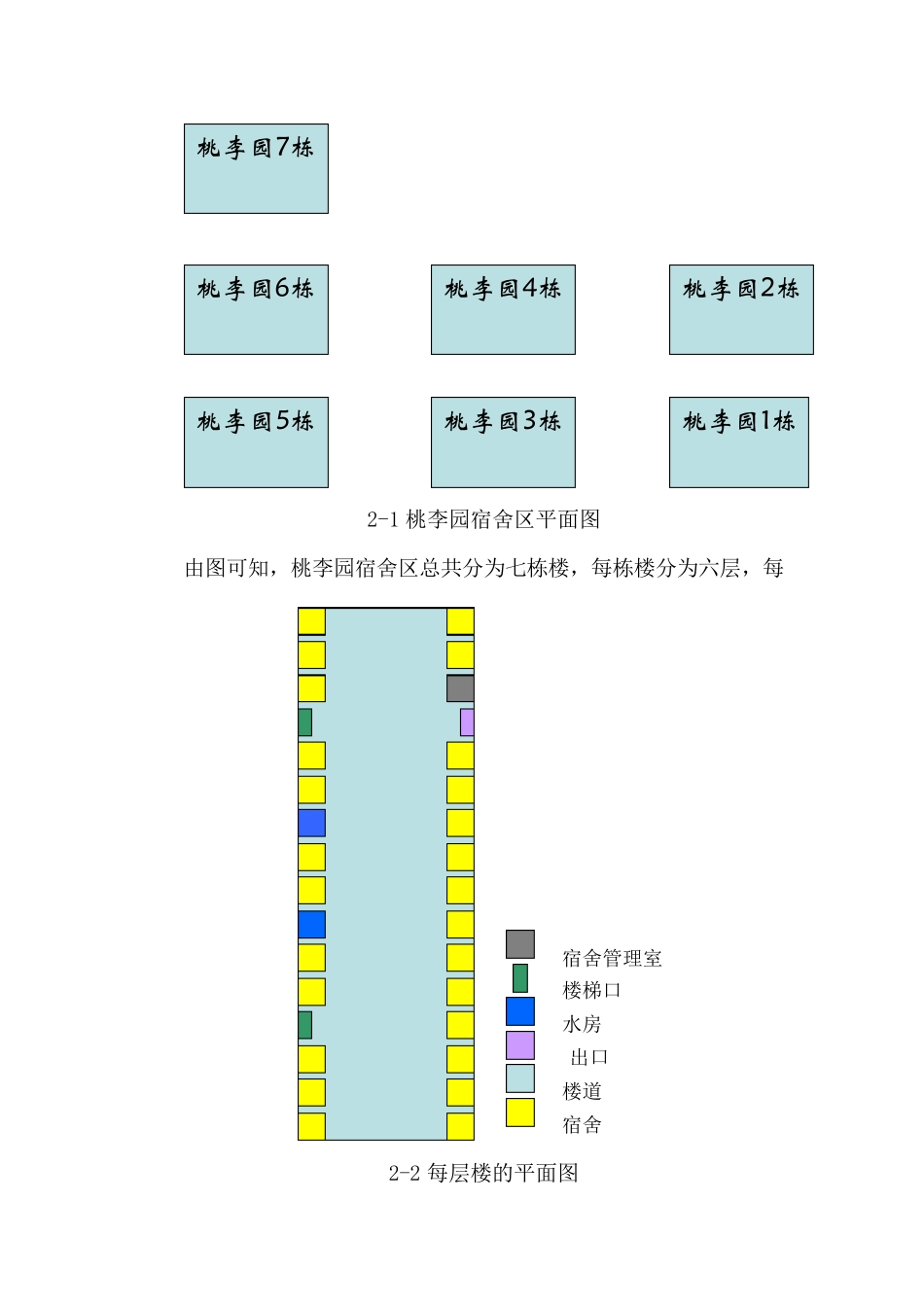

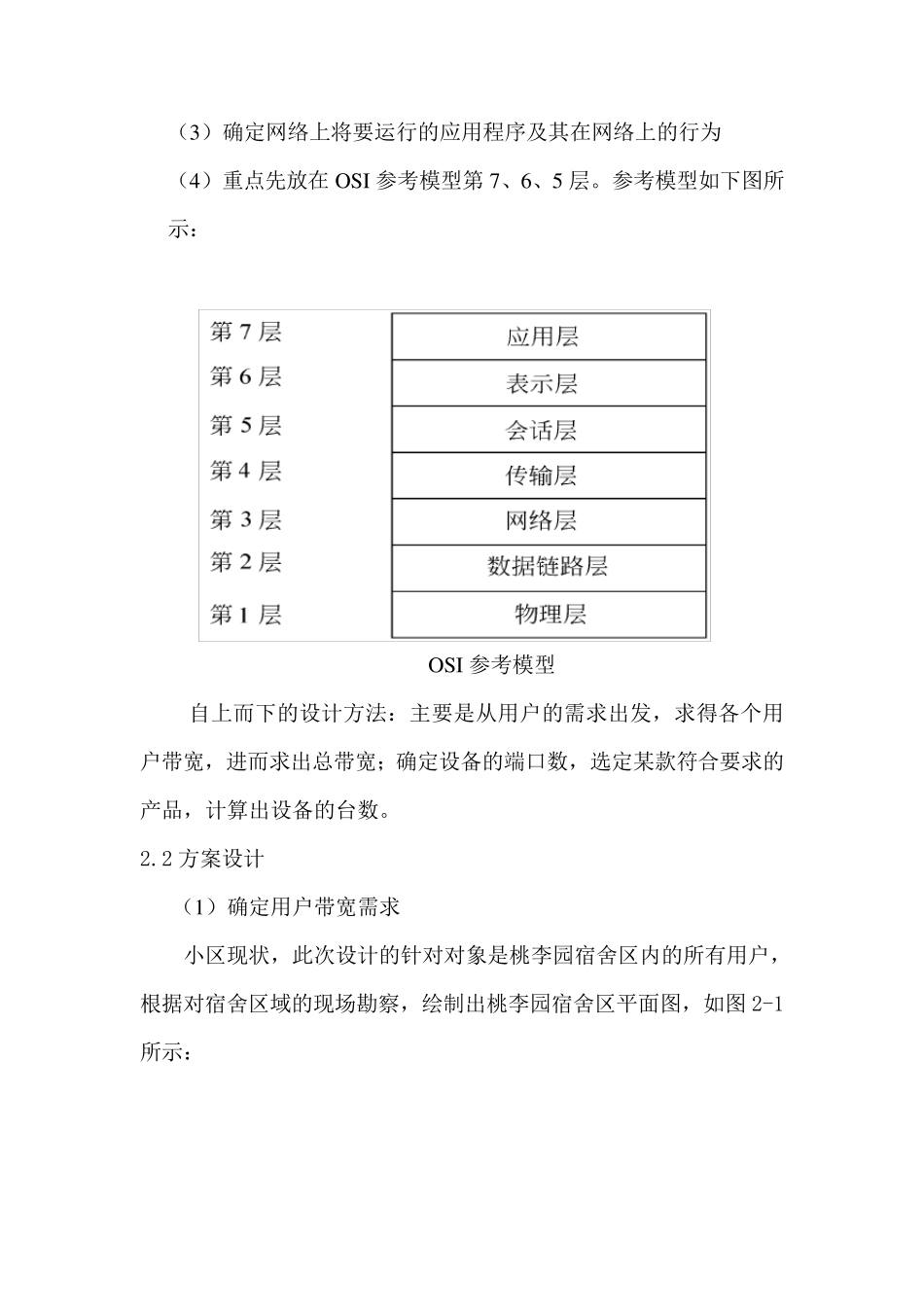

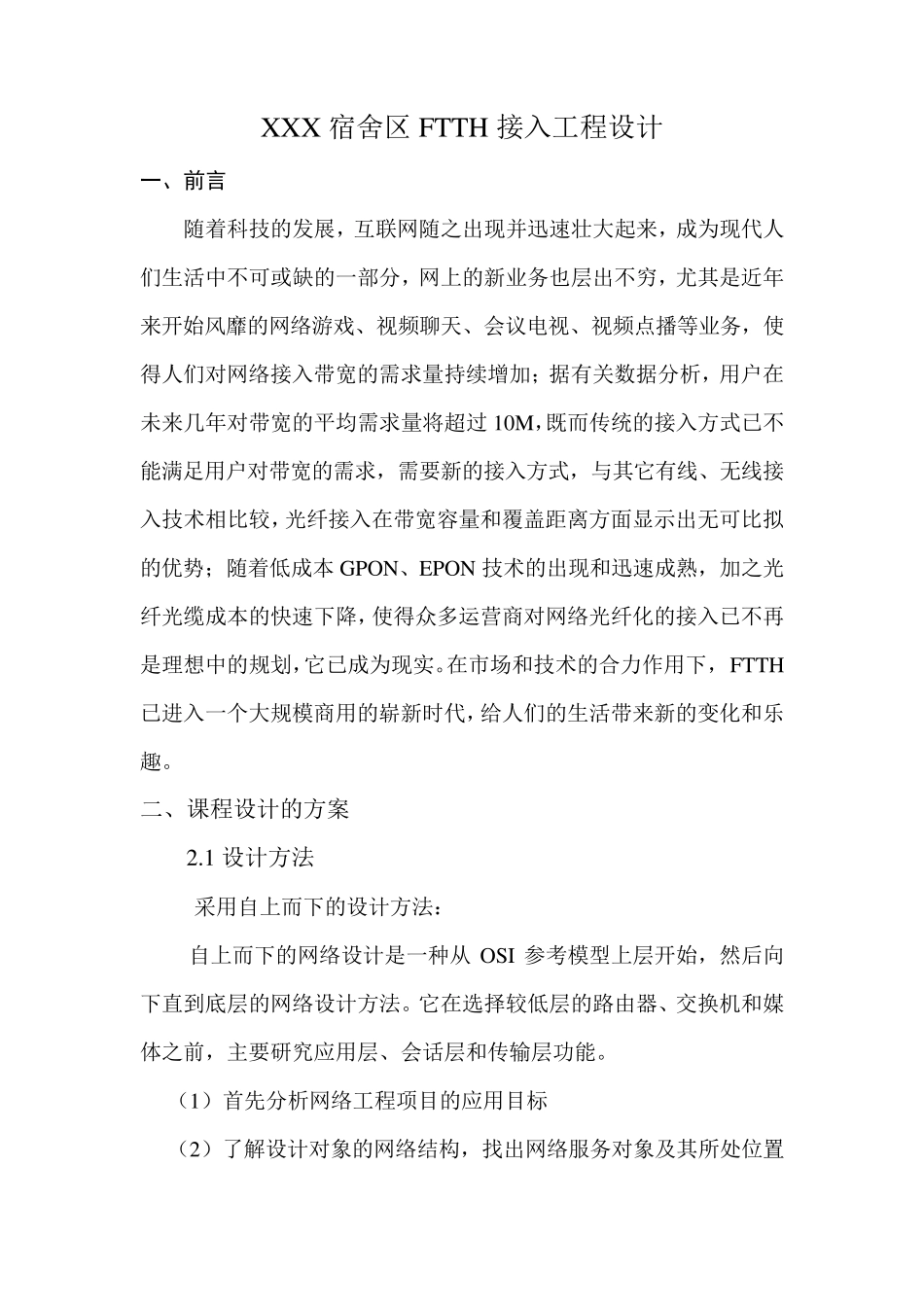

XXX 宿舍区FTTH 接入工程设计 一、前言 随着科技的发展，互联网随之出现并迅速壮大起来，成为现代人们生活中不可或缺的一部分，网上的新业务也层出不穷，尤其是近年来开始风靡的网络游戏、视频聊天、会议电视、视频点播等业务，使得人们对网络接入带宽的需求量持续增加；据有关数据分析，用户在未来几年对带宽的平均需求量将超过 10M，既而传统的接入方式已不能满足用户对带宽的需求，需要新的接入方式，与其它有线、无线接入技术相比较，光纤接入在带宽容量和覆盖距离方面显示出无可比拟的优势；随着低成本 GPON、EPON 技术的出现和迅速成熟，加之光纤光缆成本的快速下降，使得众多运营商对网络光纤化的接入已不再是理想中的规划，它已成为现实。在市场和技术的合力作用下， FTTH已进入一个大规模商用的崭新时代，给人们的生活带来新的变化和乐趣。 二、课程设计的方案 2.1 设计方法 采用自上而下的设计方法： 自上而下的网络设计是一种从 OSI 参考模型上层开始，然后向下直到底层的网络设计方法。它在选择较低层的路由器、交换机和媒体之前，主要研究应用层、会话层和传输层功能。 （1）首先分析网络工程项目的应用目标 （2）了解设计对象的网络结构，找出网络服务对象及其所处位置 （3）确定网络上将要运行的应用程序及其在网络上的行为 （4）重点先放在OSI 参考模型第7、6、5 层。参考模型如下图所示： OSI 参考模型 自上而下的设计方法：主要是从用户的需求出发，求得各个用户带宽，进而求出总带宽；确定设备的端口数，选定某款符合要求的产品，计算出设备的台数。 2.2 方案设计 （1）确定用户带宽需求 小区现状，此次设计的针对对象是桃李园宿舍区内的所有用户，根据对宿舍区域的现场勘察，绘制出桃李园宿舍区平面图，如图 2-1所示： 2-1 桃李园宿舍区平面图 由图可知，桃李园宿舍区总共分为七栋楼，每栋楼分为六层，每 2-2 每层楼的平面图 桃 李 园 7栋 桃 李 园 3栋 桃 李 园 2栋 桃 李 园 4栋 桃 李 园 5栋 桃 李 园 6栋 桃 李 园 1栋 宿舍 楼道 水房 出口 楼梯口 宿舍管理室 楼的平面图如上图2-2 所示，第一层楼有25 个宿舍，其余六层分别有26 个宿舍，每个宿舍有四名同学。以宿舍为单位算作一个ONU,规定每个宿舍所用的业务主要分为三种类型，上网业务、IPTV 视频（高清）、语音电话。 三种业务的带宽各不相同，上网业务，下行带宽为2M，上行带宽为1M，IPTV...
