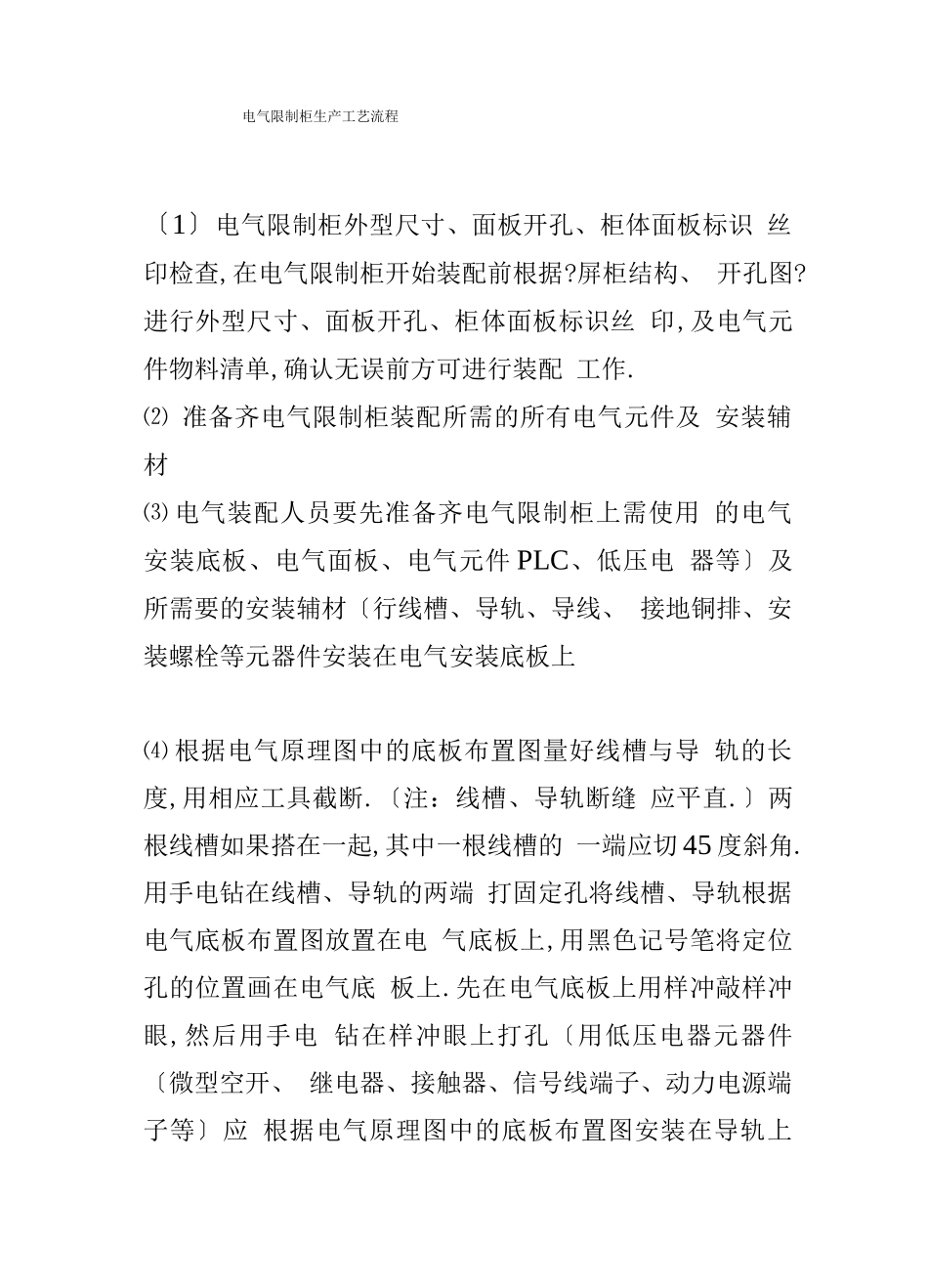

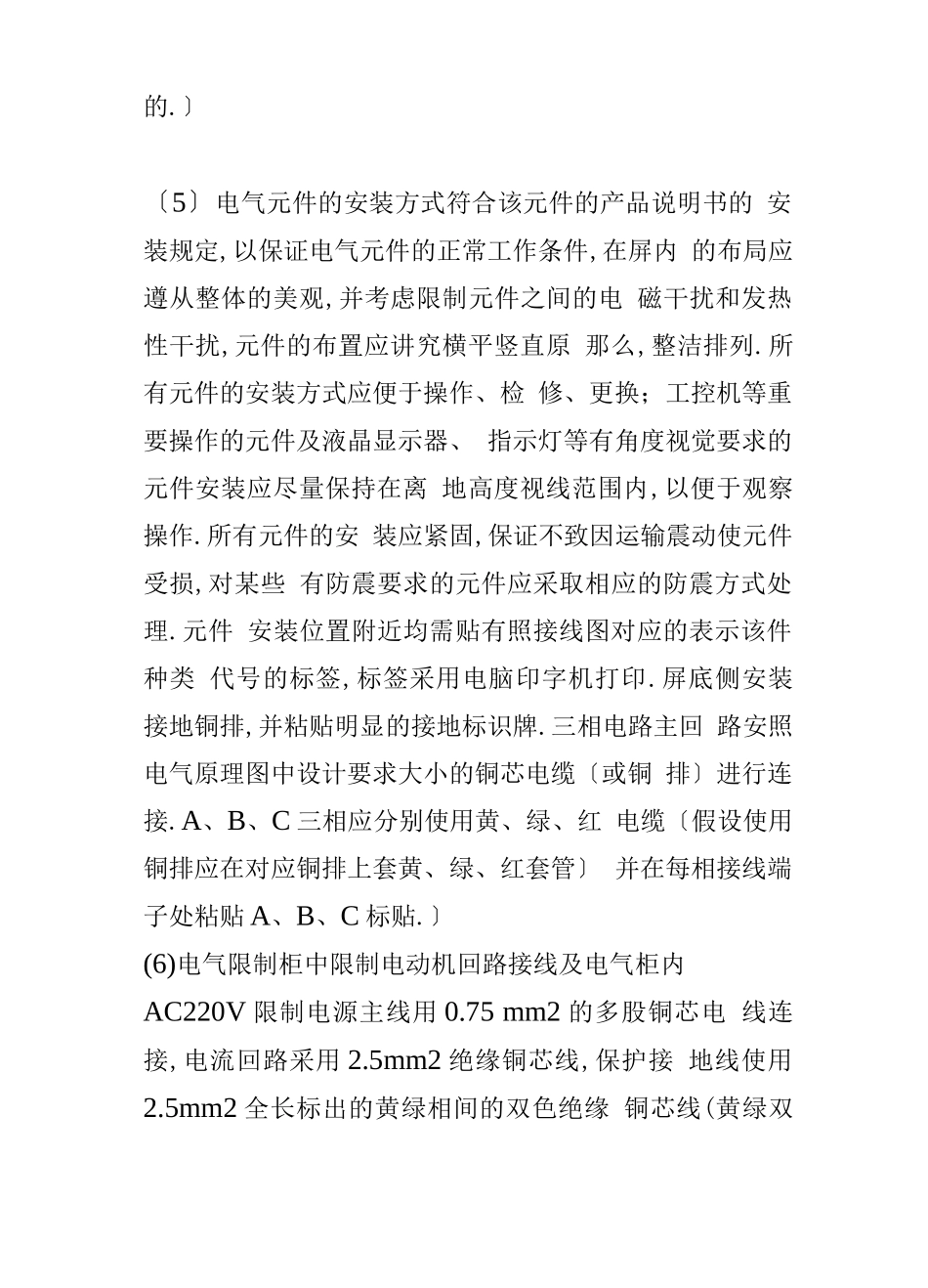

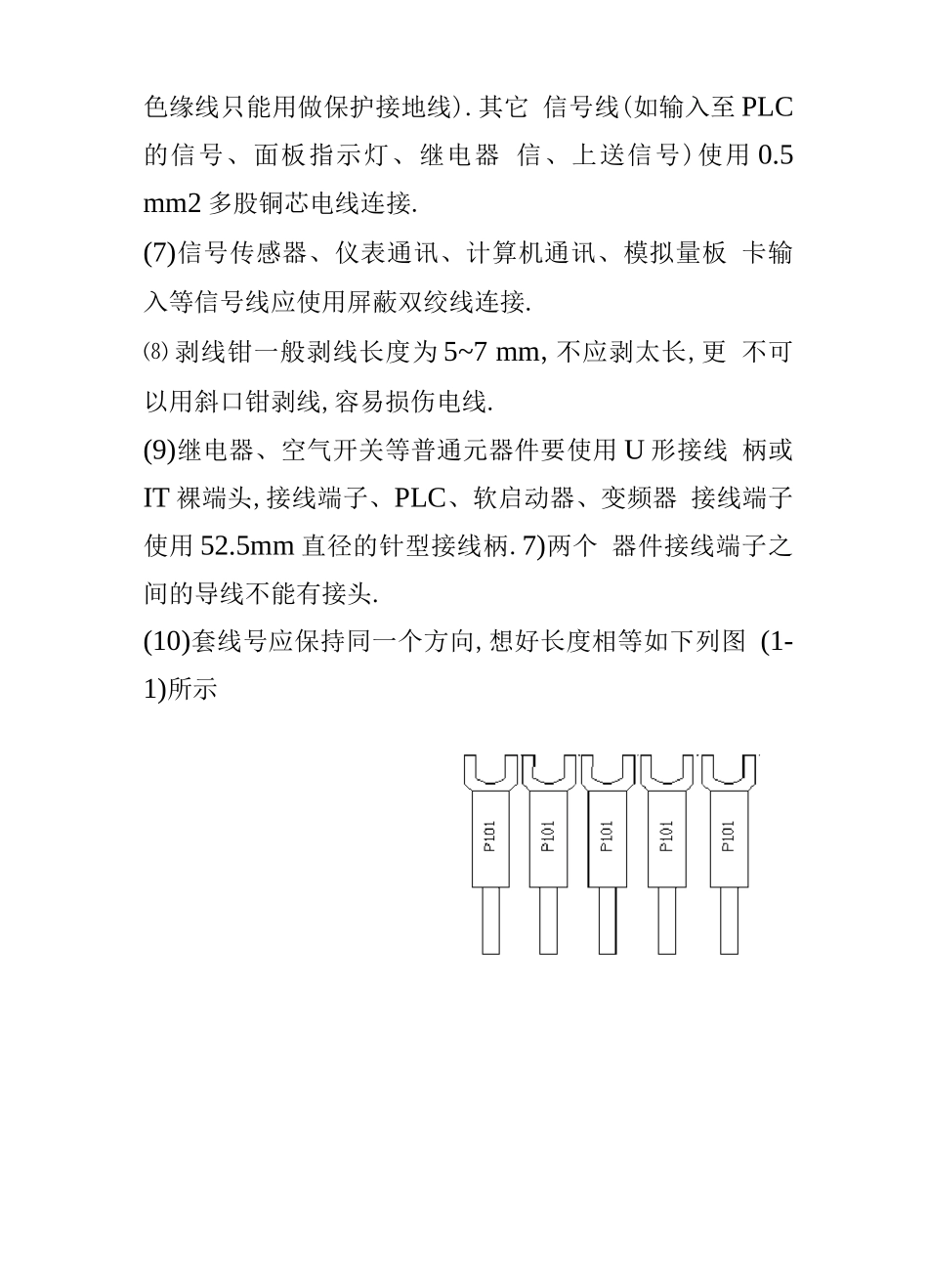

电气限制柜生产工艺流程〔1〕电气限制柜外型尺寸、面板开孔、柜体面板标识 丝印检查,在电气限制柜开始装配前根据?屏柜结构、 开孔图?进行外型尺寸、面板开孔、柜体面板标识丝 印,及电气元件物料清单,确认无误前方可进行装配 工作.⑵ 准备齐电气限制柜装配所需的所有电气元件及 安装辅材⑶ 电气装配人员要先准备齐电气限制柜上需使用 的电气安装底板、电气面板、电气元件 PLC、低压电 器等〕及所需要的安装辅材〔行线槽、导轨、导线、 接地铜排、安装螺栓等元器件安装在电气安装底板上⑷ 根据电气原理图中的底板布置图量好线槽与导 轨的长度,用相应工具截断.〔注：线槽、导轨断缝 应平直.〕两根线槽如果搭在一起,其中一根线槽的 一端应切 45 度斜角.用手电钻在线槽、导轨的两端 打固定孔将线槽、导轨根据电气底板布置图放置在电 气底板上,用黑色记号笔将定位孔的位置画在电气底 板上.先在电气底板上用样冲敲样冲眼,然后用手电 钻在样冲眼上打孔〔用低压电器元器件〔微型空开、 继电器、接触器、信号线端子、动力电源端子等〕应 根据电气原理图中的底板布置图安装在导轨上的.〕〔5〕电气元件的安装方式符合该元件的产品说明书的 安装规定,以保证电气元件的正常工作条件,在屏内 的布局应遵从整体的美观,并考虑限制元件之间的电 磁干扰和发热性干扰,元件的布置应讲究横平竖直原 那么,整洁排列.所有元件的安装方式应便于操作、检 修、更换；工控机等重要操作的元件及液晶显示器、 指示灯等有角度视觉要求的元件安装应尽量保持在离 地高度视线范围内,以便于观察操作.所有元件的安 装应紧固,保证不致因运输震动使元件受损,对某些 有防震要求的元件应采取相应的防震方式处理.元件 安装位置附近均需贴有照接线图对应的表示该件种类 代号的标签,标签采用电脑印字机打印.屏底侧安装 接地铜排,并粘贴明显的接地标识牌.三相电路主回 路安照电气原理图中设计要求大小的铜芯电缆〔或铜 排〕进行连接.A、B、C 三相应分别使用黄、绿、红 电缆〔假设使用铜排应在对应铜排上套黄、绿、红套管〕 并在每相接线端子处粘贴 A、B、C 标贴.〕(6)电气限制柜中限制电动机回路接线及电气柜内AC220V 限制电源主线用 0.75 mm2 的多股铜芯电 线连接,电流回路采用 2.5mm2 绝缘铜芯线,保护接 地线使用2.5mm2 全长标出的黄绿相间的双色绝缘 铜芯线(黄绿双色缘线只能用做保护接地线).其它 信号线(如输入至 PLC的信号、面板指示...
