电磁屏蔽室屏蔽效能检测作业指导书VIP免费

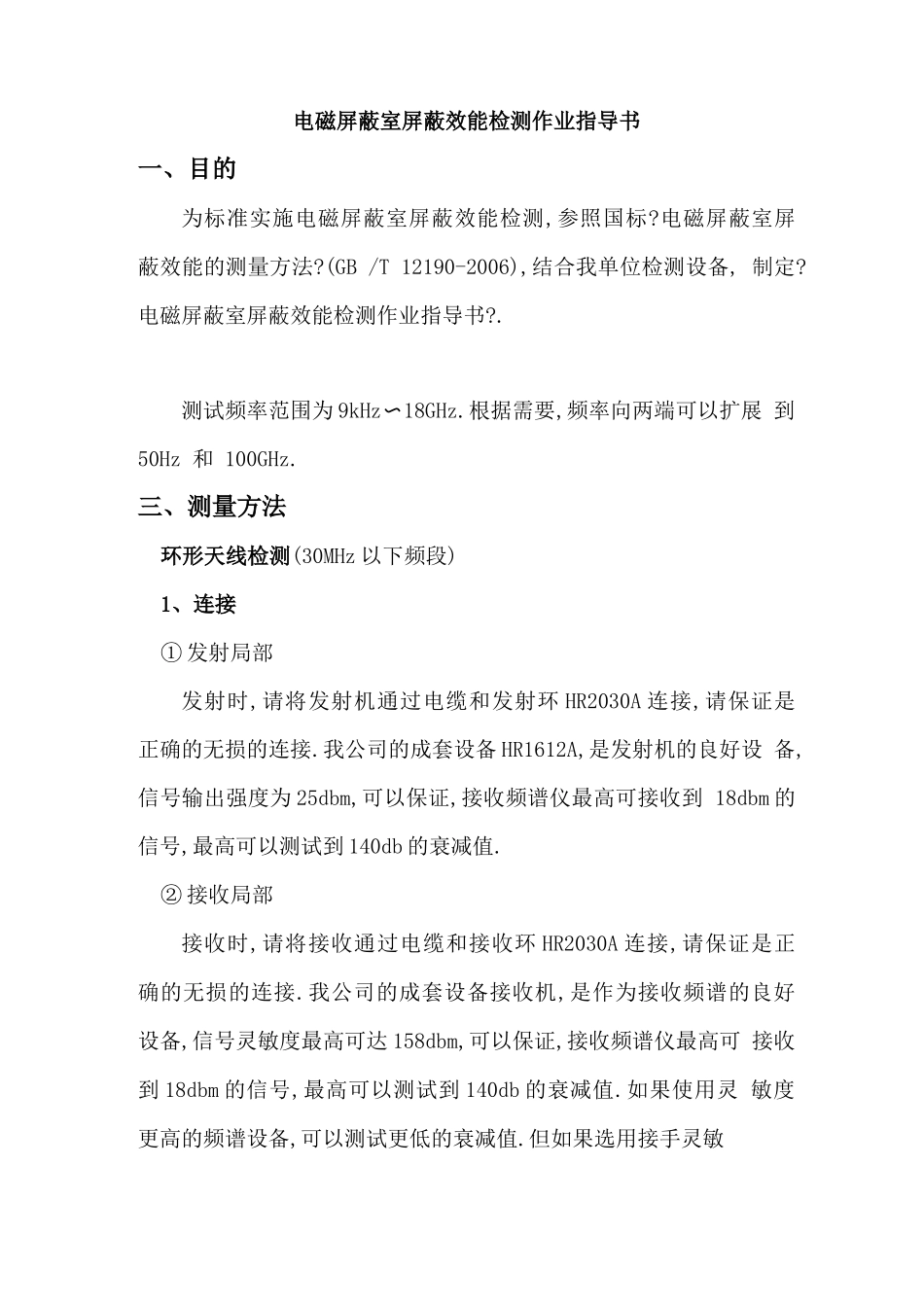

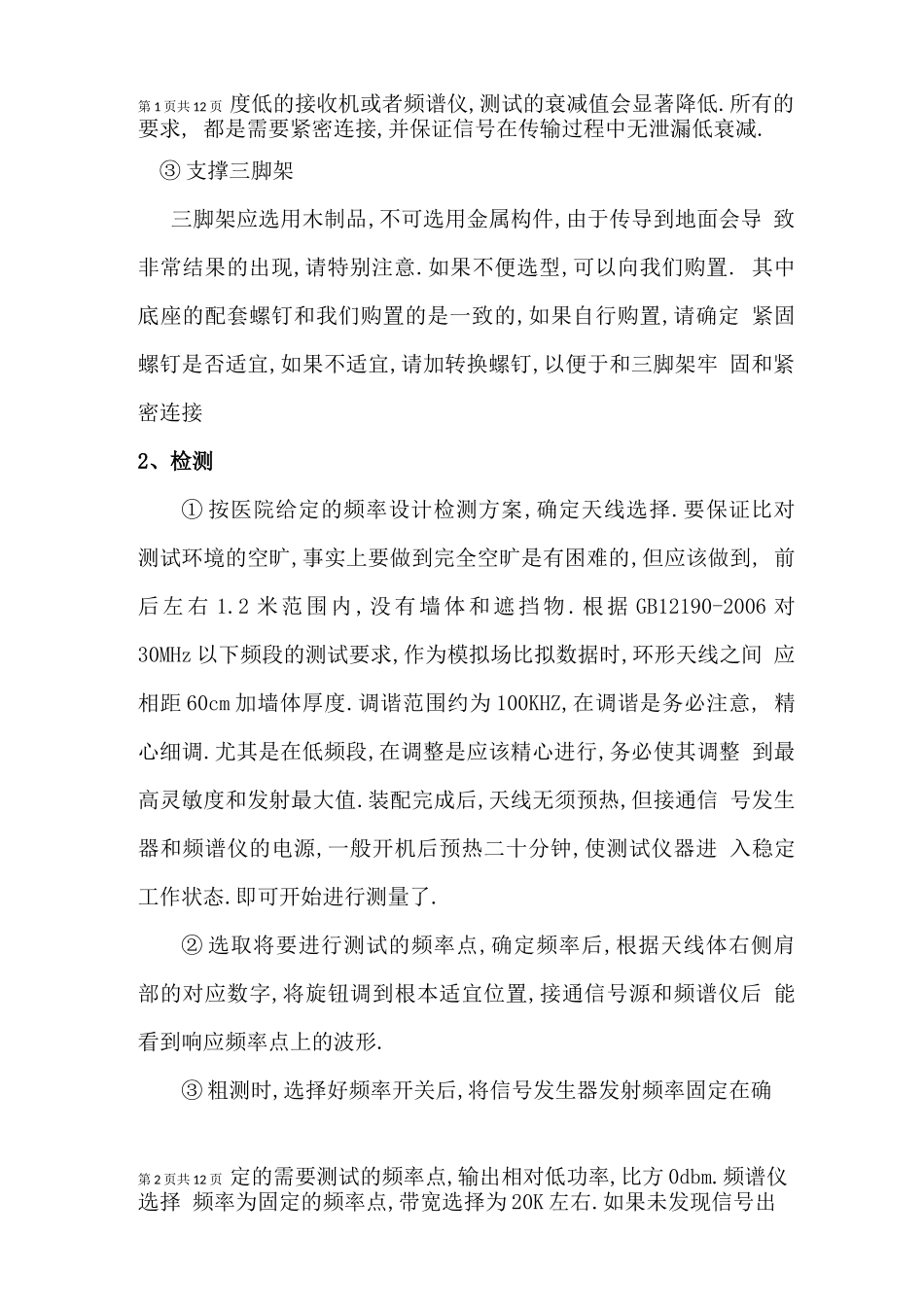

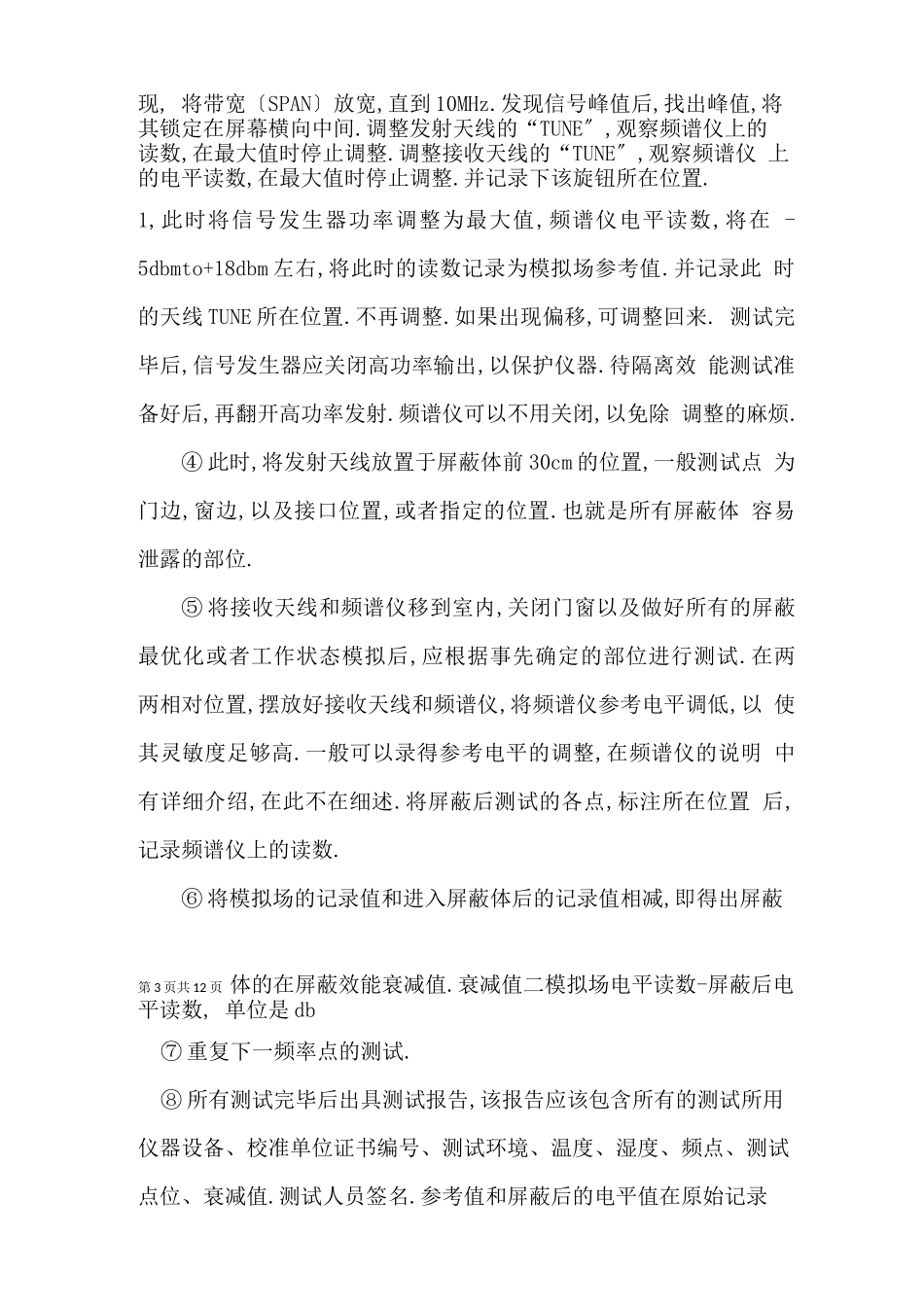

电磁屏蔽室屏蔽效能检测作业指导书一、目的为标准实施电磁屏蔽室屏蔽效能检测,参照国标?电磁屏蔽室屏 蔽效能的测量方法?(GB /T 12190-2006),结合我单位检测设备, 制定?电磁屏蔽室屏蔽效能检测作业指导书?.测试频率范围为 9kHz〜18GHz.根据需要,频率向两端可以扩展 到 50Hz 和 100GHz.三、测量方法环形天线检测(30MHz 以下频段)1、连接① 发射局部发射时,请将发射机通过电缆和发射环 HR2030A 连接,请保证是 正确的无损的连接.我公司的成套设备 HR1612A,是发射机的良好设 备,信号输出强度为 25dbm,可以保证,接收频谱仪最高可接收到 18dbm 的信号,最高可以测试到 140db 的衰减值.② 接收局部接收时,请将接收通过电缆和接收环 HR2030A 连接,请保证是正 确的无损的连接.我公司的成套设备接收机,是作为接收频谱的良好 设备,信号灵敏度最高可达 158dbm,可以保证,接收频谱仪最高可 接收到 18dbm 的信号,最高可以测试到 140db 的衰减值.如果使用灵 敏度更高的频谱设备,可以测试更低的衰减值.但如果选用接手灵敏第 1 页共 12 页 度低的接收机或者频谱仪,测试的衰减值会显著降低.所有的要求, 都是需要紧密连接,并保证信号在传输过程中无泄漏低衰减.③ 支撑三脚架三脚架应选用木制品,不可选用金属构件,由于传导到地面会导 致非常结果的出现,请特别注意.如果不便选型,可以向我们购置. 其中底座的配套螺钉和我们购置的是一致的,如果自行购置,请确定 紧固螺钉是否适宜,如果不适宜,请加转换螺钉,以便于和三脚架牢 固和紧密连接2、检测① 按医院给定的频率设计检测方案,确定天线选择.要保证比对 测试环境的空旷,事实上要做到完全空旷是有困难的,但应该做到, 前后左右 1.2 米范围内 ,没有墙体和遮挡物 .根据 GB12190-2006 对 30MHz 以下频段的测试要求,作为模拟场比拟数据时,环形天线之间 应相距 60cm 加墙体厚度.调谐范围约为 100KHZ,在调谐是务必注意, 精心细调.尤其是在低频段,在调整是应该精心进行,务必使其调整 到最高灵敏度和发射最大值.装配完成后,天线无须预热,但接通信 号发生器和频谱仪的电源,一般开机后预热二十分钟,使测试仪器进 入稳定工作状态.即可开始进行测量了.② 选取将要进行测试的频率点,确定频率后,根据天线体右侧肩 部的对应数字,将旋钮调到根本适宜位置,接通信号源和频谱仪后 能看到响应频率点上的波形.③ 粗测时,选择好频率开关后,将信号发生器发射频率固定在确第 2 ...
