电磁屏蔽室建设工程建设方案VIP免费

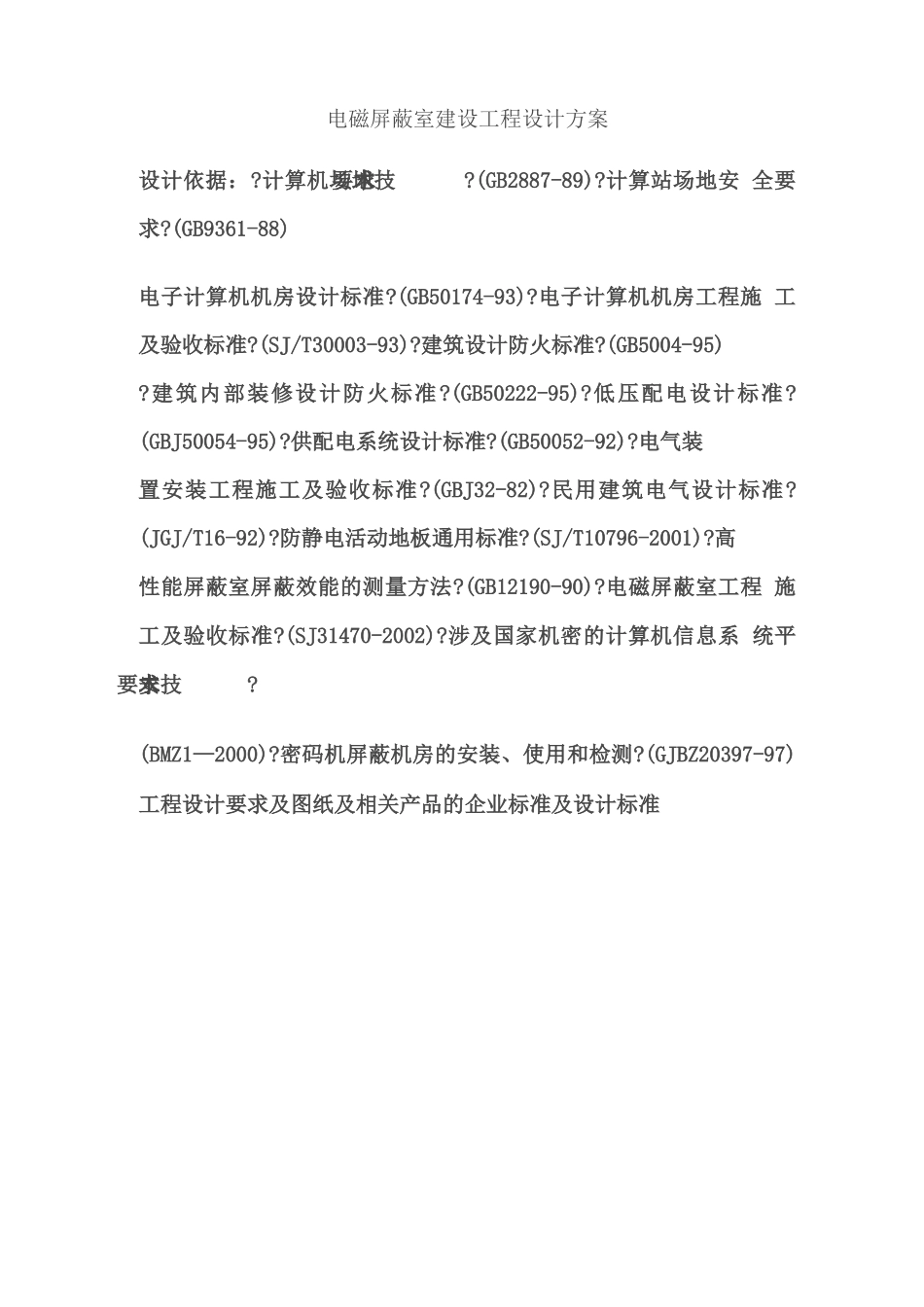

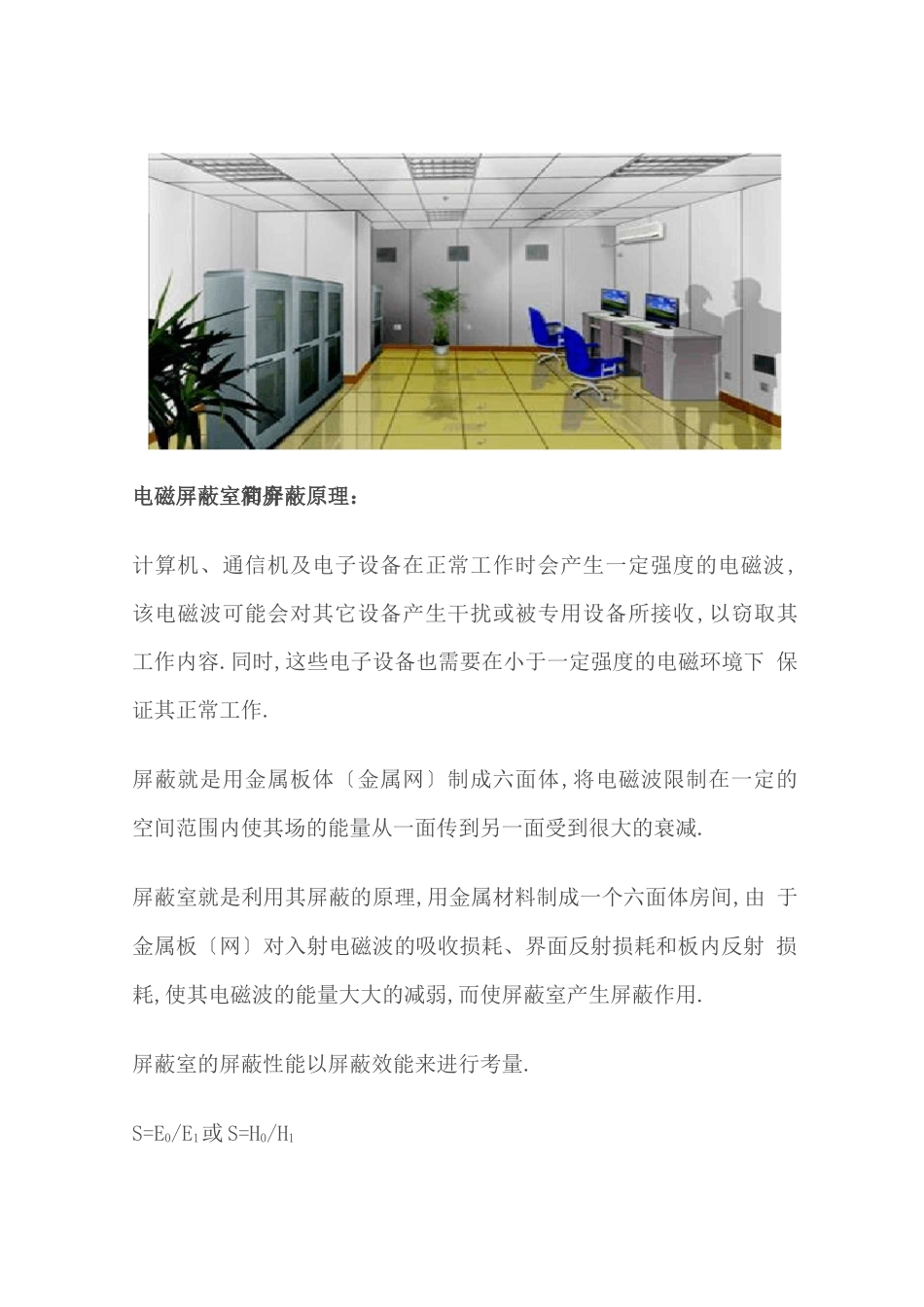

机房电磁屏蔽室建设工程设计方案技术设计方案介电磁屏蔽室建设工程设计方案设计依据：?计算机场地技术要求?(GB2887-89)?计算站场地安 全要求?(GB9361-88)电子计算机机房设计标准?(GB50174-93)?电子计算机机房工程施 工及验收标准?(SJ/T30003-93)?建筑设计防火标准?(GB5004-95)?建筑内部装修设计防火标准?(GB50222-95)?低压配电设计标准? (GBJ50054-95)?供配电系统设计标准?(GB50052-92)?电气装置安装工程施工及验收标准?(GBJ32-82)?民用建筑电气设计标准? (JGJ/T16-92)?防静电活动地板通用标准?(SJ/T10796-2001)?高性能屏蔽室屏蔽效能的测量方法?(GB12190-90)?电磁屏蔽室工程 施工及验收标准?(SJ31470-2002)?涉及国家机密的计算机信息系 统平安技术要求?(BMZ1—2000)?密码机屏蔽机房的安装、使用和检测?(GJBZ20397-97) 工程设计要求及图纸及相关产品的企业标准及设计标准电磁屏蔽室简介和屏蔽原理：计算机、通信机及电子设备在正常工作时会产生一定强度的电磁波, 该电磁波可能会对其它设备产生干扰或被专用设备所接收,以窃取其 工作内容.同时,这些电子设备也需要在小于一定强度的电磁环境下 保证其正常工作.屏蔽就是用金属板体〔金属网〕制成六面体,将电磁波限制在一定的 空间范围内使其场的能量从一面传到另一面受到很大的衰减.屏蔽室就是利用其屏蔽的原理,用金属材料制成一个六面体房间,由 于金属板〔网〕对入射电磁波的吸收损耗、界面反射损耗和板内反射 损耗,使其电磁波的能量大大的减弱,而使屏蔽室产生屏蔽作用.屏蔽室的屏蔽性能以屏蔽效能来进行考量.S=E0/E1或 S=H0/H1屏蔽效能Eo〔Ho〕——没有屏蔽体时空间某点的电场强度〔磁场强度〕E1 〔H1〕——有屏蔽体时被屏蔽空间在该点的电场强度〔磁场强度〕在屏蔽效能的计算与测试中,往往会遇到场强值相差悬殊〔可达上千 百万倍的信号〕,为了便于计算及表达,通常采用对数单位一分贝〔dB〕 进行度量.定义为SE=20lg E0/E1SH=20lg Ho/H 1由于屏蔽室内通常有人员和设备在里面工作,因此屏蔽室六面密闭的 同时,必需留有人员及设备进出的屏蔽门,良好的通风,室内所需的 电源,信号的进出,必备的室内装修,以保证屏蔽室能正常工作.因此影响屏蔽室屏蔽效能主要有以下因素：屏蔽室所用材料.屏蔽材 料的接缝处理.屏蔽门.通风窗.屏蔽窗.电源线的滤波处理.信号 线的屏蔽处理.屏蔽材料：当屏蔽材料采用金属板时,它的屏蔽效果：At=8.68t/5+201g{〔Z°+Z3〕2/4Z.S } 分贝由上述公式可知,当...
