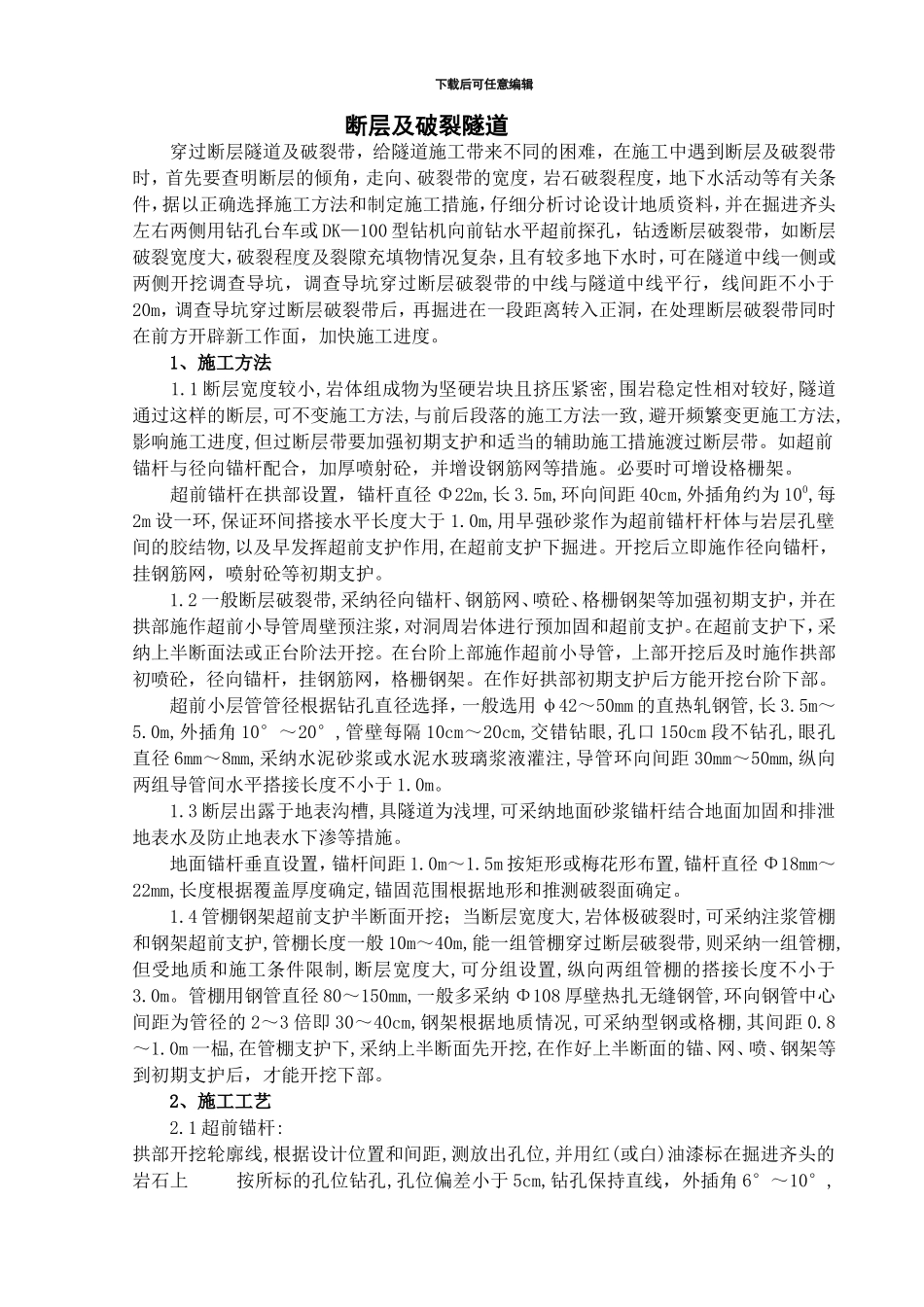

下载后可任意编辑 断层及破裂隧道穿过断层隧道及破裂带，给隧道施工带来不同的困难，在施工中遇到断层及破裂带时，首先要查明断层的倾角，走向、破裂带的宽度，岩石破裂程度，地下水活动等有关条件，据以正确选择施工方法和制定施工措施，仔细分析讨论设计地质资料，并在掘进齐头左右两侧用钻孔台车或 DK—100 型钻机向前钻水平超前探孔，钻透断层破裂带，如断层破裂宽度大，破裂程度及裂隙充填物情况复杂，且有较多地下水时，可在隧道中线一侧或两侧开挖调查导坑，调查导坑穿过断层破裂带的中线与隧道中线平行，线间距不小于20m，调查导坑穿过断层破裂带后，再掘进在一段距离转入正洞，在处理断层破裂带同时在前方开辟新工作面，加快施工进度。 1、施工方法 1.1 断层宽度较小,岩体组成物为坚硬岩块且挤压紧密,围岩稳定性相对较好,隧道通过这样的断层,可不变施工方法,与前后段落的施工方法一致,避开频繁变更施工方法,影响施工进度,但过断层带要加强初期支护和适当的辅助施工措施渡过断层带。如超前锚杆与径向锚杆配合，加厚喷射砼，并增设钢筋网等措施。必要时可增设格栅架。 超前锚杆在拱部设置，锚杆直径 Φ22m,长 3.5m,环向间距 40cm,外插角约为 100,每2m 设一环,保证环间搭接水平长度大于 1.0m,用早强砂浆作为超前锚杆杆体与岩层孔壁间的胶结物,以及早发挥超前支护作用,在超前支护下掘进。开挖后立即施作径向锚杆，挂钢筋网，喷射砼等初期支护。 1.2 一般断层破裂带,采纳径向锚杆、钢筋网、喷砼、格栅钢架等加强初期支护，并在拱部施作超前小导管周壁预注浆，对洞周岩体进行预加固和超前支护。在超前支护下，采纳上半断面法或正台阶法开挖。在台阶上部施作超前小导管，上部开挖后及时施作拱部初喷砼，径向锚杆，挂钢筋网，格栅钢架。在作好拱部初期支护后方能开挖台阶下部。 超前小层管管径根据钻孔直径选择，一般选用 φ42～50mm 的直热轧钢管,长 3.5m～5.0m,外插角 10°～20°,管壁每隔 10cm～20cm,交错钻眼,孔口 150cm 段不钻孔,眼孔直径 6mm～8mm,采纳水泥砂浆或水泥水玻璃浆液灌注,导管环向间距 30mm～50mm,纵向两组导管间水平搭接长度不小于 1.0m。 1.3 断层出露于地表沟槽,具隧道为浅埋,可采纳地面砂浆锚杆结合地面加固和排泄地表水及防止地表水下渗等措施。 地面锚杆垂直设置，锚杆间距 1.0m～1.5m 按矩形或梅花形布置,锚杆直径 Φ18mm～22mm,长度根据覆盖厚度确定,锚固范围根据地形和推测破裂面确定...
