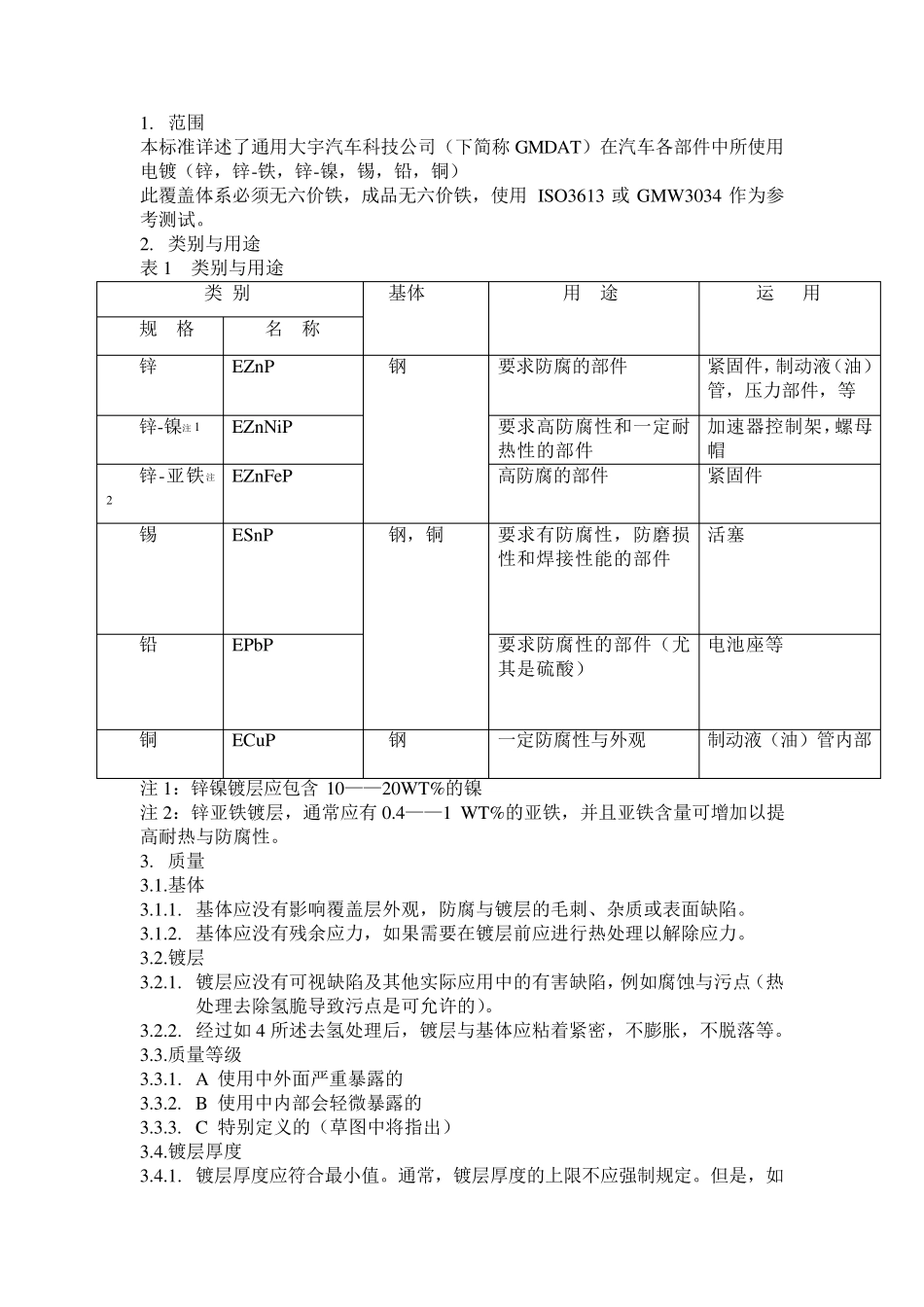

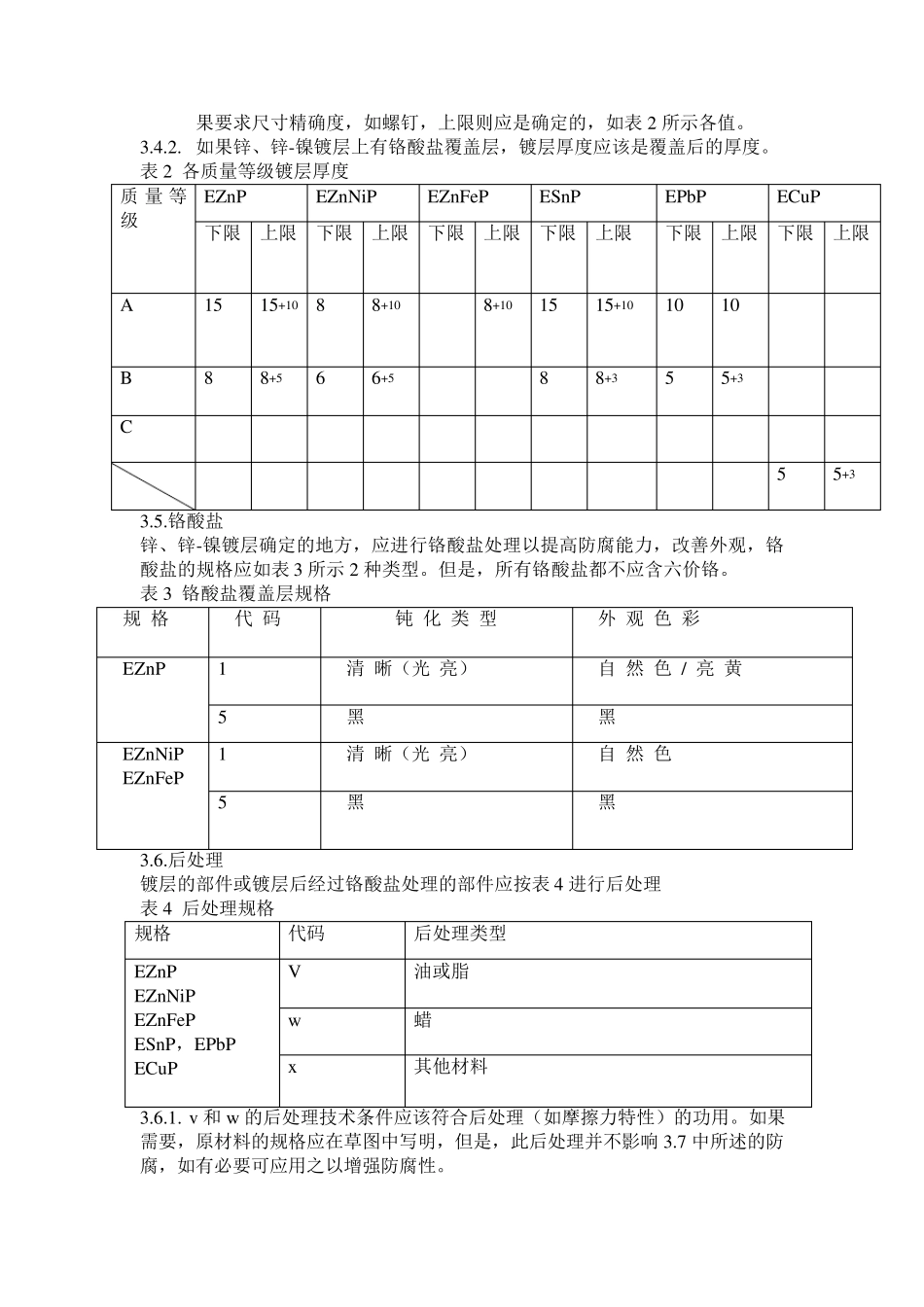

EDS 工程部 大宇汽车有限公司 标准 EDS-M-3106 发布日期: 2004.11.09 修改日期：2006.01.02 版本：2 1. 范围 本标准详述了通用大宇汽车科技公司（下简称GMDAT）在汽车各部件中所使用电镀（锌，锌-铁，锌-镍，锡，铅，铜） 此覆盖体系必须无六价铁，成品无六价铁，使用ISO3613 或GMW3034 作为参考测试。 2. 类别与用途 表1 类别与用途 类 别 基体 用 途 运 用 规 格 名 称 锌 EZn P 钢 要求防腐的部件 紧固件，制动液（油）管，压力部件，等 锌-镍注1 EZn NiP 要求高防腐性和一定耐热性的部件 加速器控制架，螺母帽 锌-亚铁注2 EZn FeP 高防腐的部件 紧固件 锡 ESn P 钢，铜 要求有防腐性，防磨损性和焊接性能的部件 活塞 铅 EPbP 要求防腐性的部件（尤其是硫酸） 电池座等 铜 ECu P 钢 一定防腐性与外观 制动液（油）管内部 注1：锌镍镀层应包含10——20WT%的镍 注2：锌亚铁镀层，通常应有0.4——1 WT%的亚铁，并且亚铁含量可增加以提高耐热与防腐性。 3. 质量 3.1.基体 3.1.1. 基体应没有影响覆盖层外观，防腐与镀层的毛刺、杂质或表面缺陷。 3.1.2. 基体应没有残余应力，如果需要在镀层前应进行热处理以解除应力。 3.2.镀层 3.2.1. 镀层应没有可视缺陷及其他实际应用中的有害缺陷，例如腐蚀与污点（热处理去除氢脆导致污点是可允许的）。 3.2.2. 经过如 4 所述去氢处理后，镀层与基体应粘着紧密，不膨胀，不脱落等。 3.3.质量等级 3.3.1. A 使用中外面严重暴露的 3.3.2. B 使用中内部会轻微暴露的 3.3.3. C 特别定义的（草图中将指出） 3.4.镀层厚度 3.4.1. 镀层厚度应符合最小值。通常，镀层厚度的上限不应强制规定。但是，如果要求尺寸精确度，如螺钉，上限则应是确定的，如表2 所示各值。 3.4.2. 如果锌、锌-镍镀层上有铬酸盐覆盖层，镀层厚度应该是覆盖后的厚度。 表2 各质量等级镀层厚度 质 量 等级 EZnP EZnNiP EZnFeP ESnP EPbP ECuP 下限 上限 下限 上限 下限 上限 下限 上限 下限 上限 下限 上限 A 15 15+10 8 8+10 8+10 15 15+10 10 10 B 8 8+5 6 6+5 8 8+3 5 5+3 C 5 5+3 3.5.铬酸盐 锌、锌-镍镀层确定的地方，应进行铬酸盐处理以提高防腐能力，改善外观，铬酸盐的规格应如表3 所示2 种类型。但是，所有铬酸盐都不应含六价铬。 表3 铬酸盐覆盖层规格 规 格 代 码 钝 化 ...
