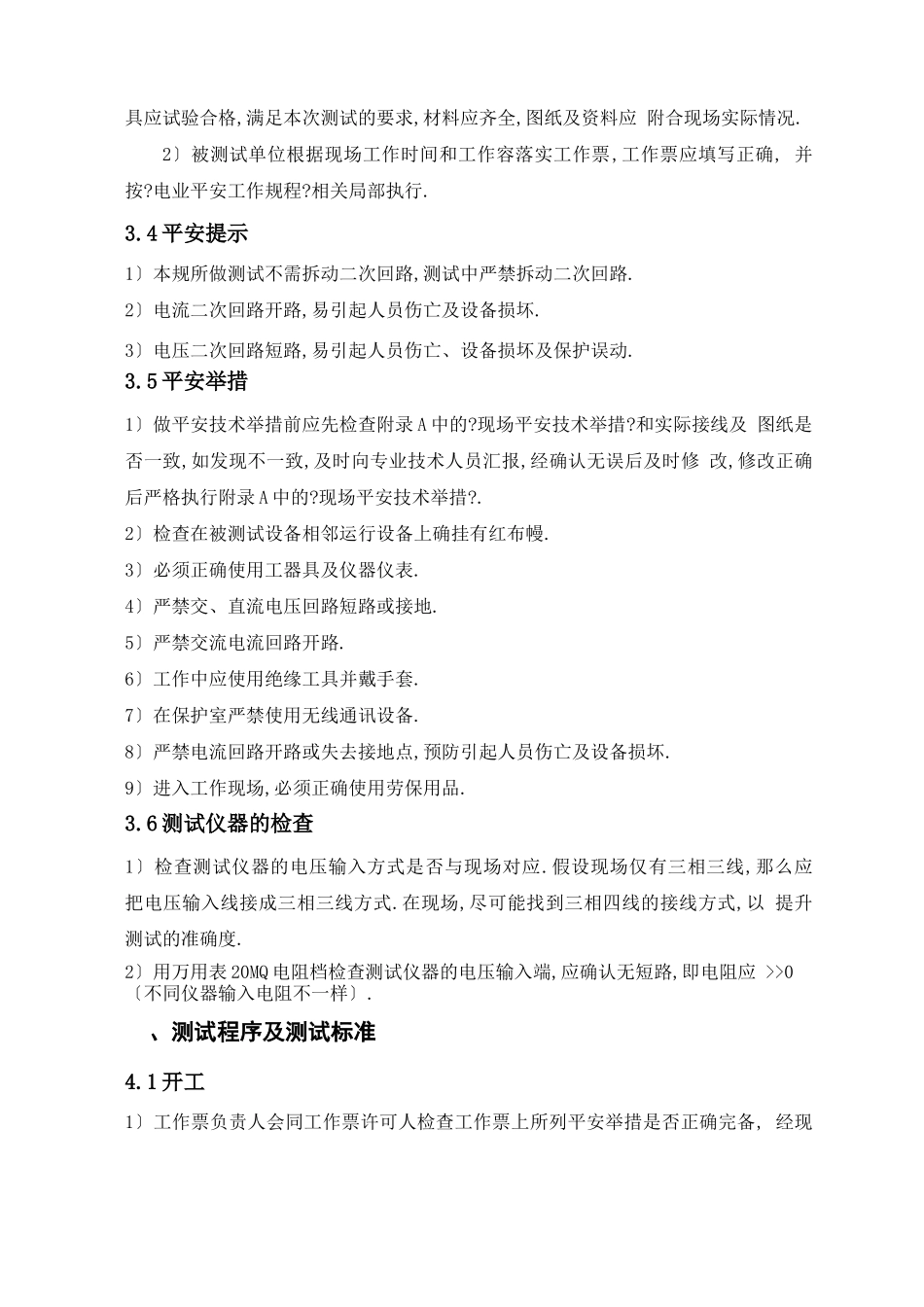

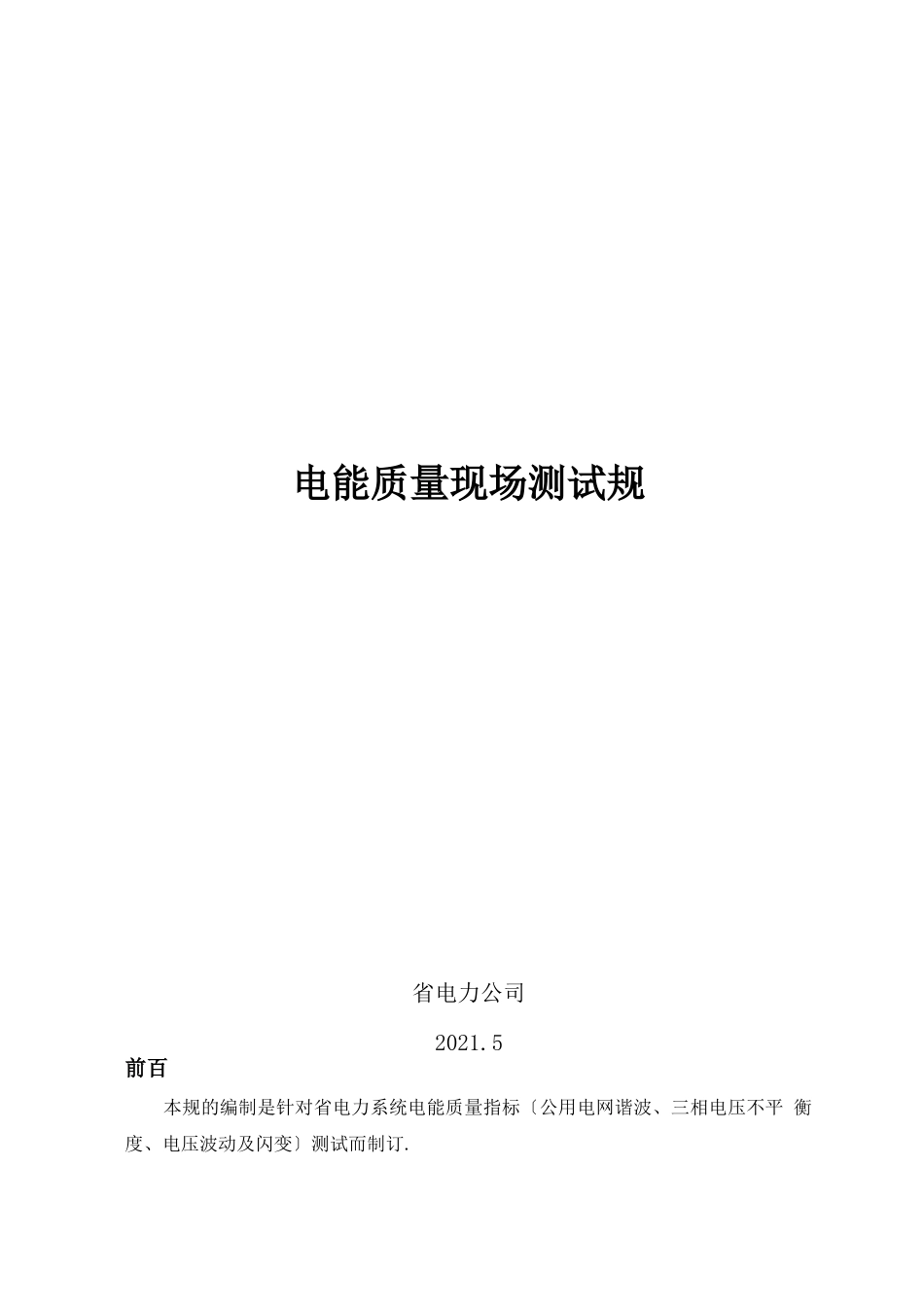

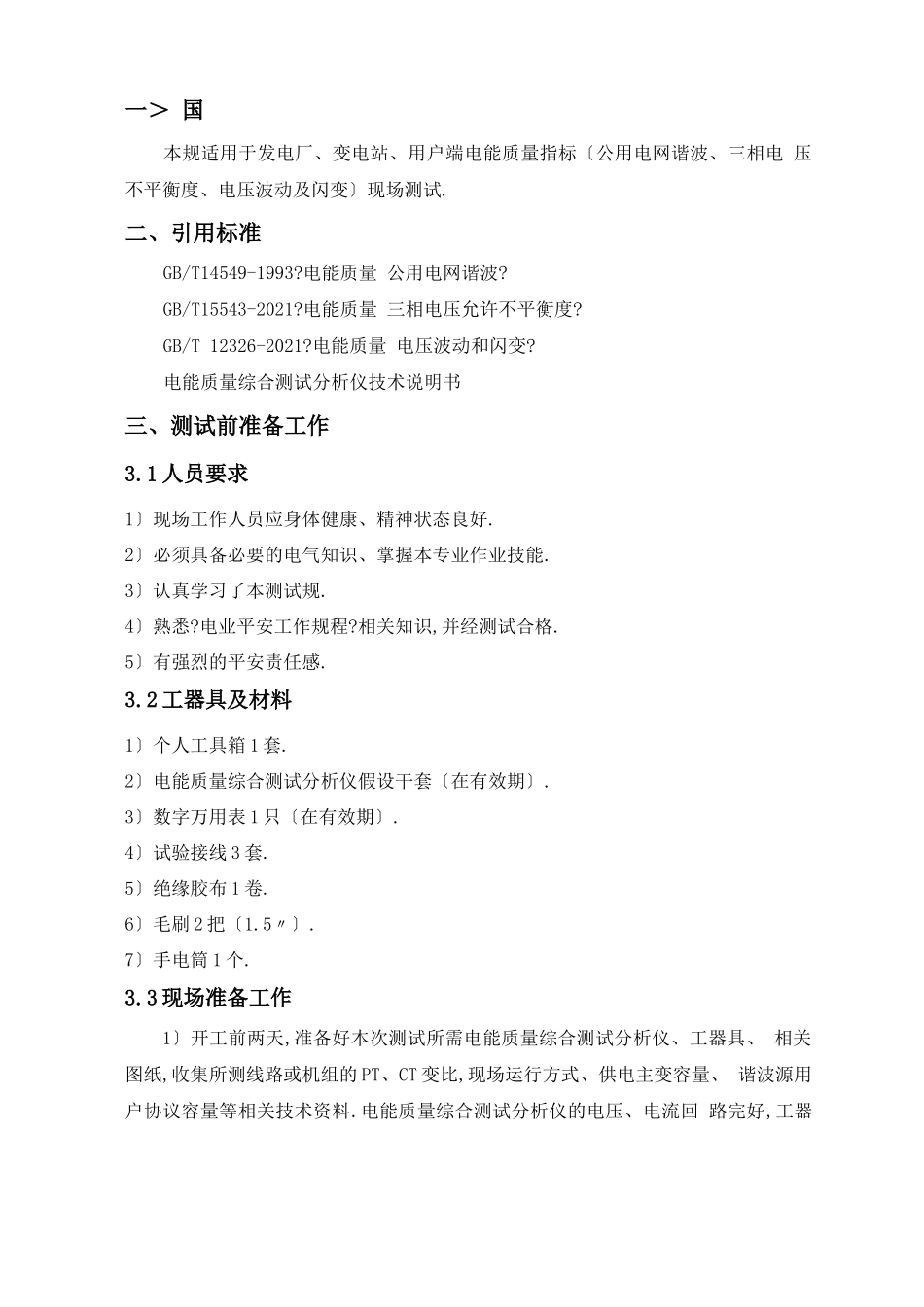

电能质量现场测试规省电力公司2021.5前百本规的编制是针对省电力系统电能质量指标〔公用电网谐波、三相电压不平 衡度、电压波动及闪变〕测试而制订.一＞ 国本规适用于发电厂、变电站、用户端电能质量指标〔公用电网谐波、三相电 压不平衡度、电压波动及闪变〕现场测试.二、引用标准GB/T14549-1993?电能质量 公用电网谐波?GB/T15543-2021?电能质量 三相电压允许不平衡度?GB/T 12326-2021?电能质量 电压波动和闪变?电能质量综合测试分析仪技术说明书三、测试前准备工作3.1 人员要求1〕现场工作人员应身体健康、精神状态良好.2〕必须具备必要的电气知识、掌握本专业作业技能.3〕认真学习了本测试规.4〕熟悉?电业平安工作规程?相关知识,并经测试合格.5〕有强烈的平安责任感.3.2 工器具及材料1〕个人工具箱 1 套.2〕电能质量综合测试分析仪假设干套〔在有效期〕.3〕数字万用表 1 只〔在有效期〕.4〕试验接线 3 套.5〕绝缘胶布 1 卷.6〕毛刷 2 把〔1.5〃〕.7〕手电筒 1 个.3.3 现场准备工作1〕开工前两天,准备好本次测试所需电能质量综合测试分析仪、工器具、 相关图纸,收集所测线路或机组的 PT、CT 变比,现场运行方式、供电主变容量、 谐波源用户协议容量等相关技术资料.电能质量综合测试分析仪的电压、电流回 路完好,工器具应试验合格,满足本次测试的要求,材料应齐全,图纸及资料应 附合现场实际情况.2〕被测试单位根据现场工作时间和工作容落实工作票,工作票应填写正确, 并按?电业平安工作规程?相关局部执行.3.4 平安提示1〕本规所做测试不需拆动二次回路,测试中严禁拆动二次回路.2〕电流二次回路开路,易引起人员伤亡及设备损坏.3〕电压二次回路短路,易引起人员伤亡、设备损坏及保护误动.3.5 平安举措1〕做平安技术举措前应先检查附录 A 中的?现场平安技术举措?和实际接线及 图纸是否一致,如发现不一致,及时向专业技术人员汇报,经确认无误后及时修 改,修改正确后严格执行附录 A 中的?现场平安技术举措?.2〕检查在被测试设备相邻运行设备上确挂有红布幔.3〕必须正确使用工器具及仪器仪表.4〕严禁交、直流电压回路短路或接地.5〕严禁交流电流回路开路.6〕工作中应使用绝缘工具并戴手套.7〕在保护室严禁使用无线通讯设备.8〕严禁电流回路开路或失去接地点,预防引起人员伤亡及设备损坏.9〕进入工作现场,必须正确使用劳保用品.3.6 测试仪器的检查1〕检查测试仪器的电压输入方式是否与现场对应.假设现场仅有三相三线,...
