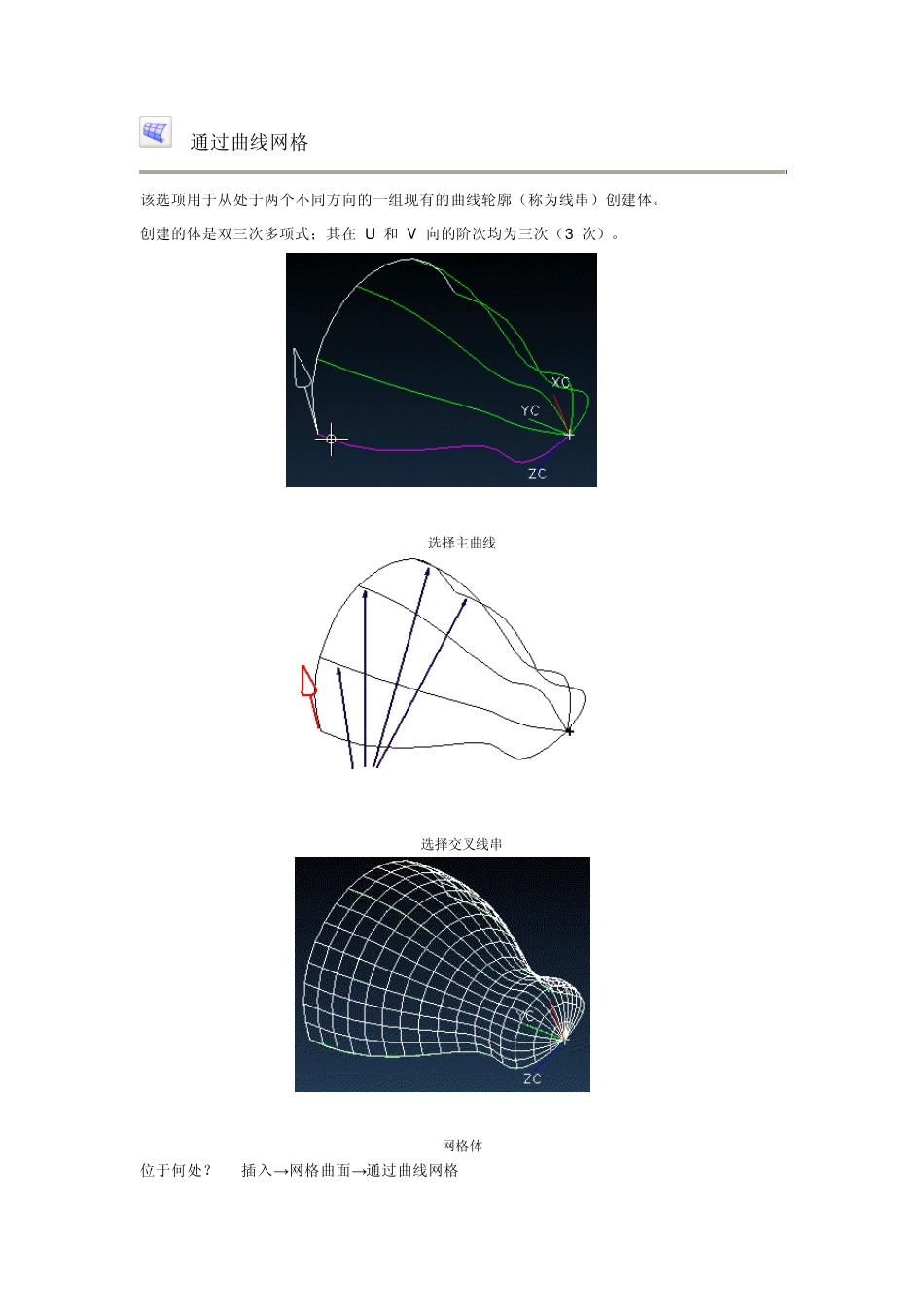

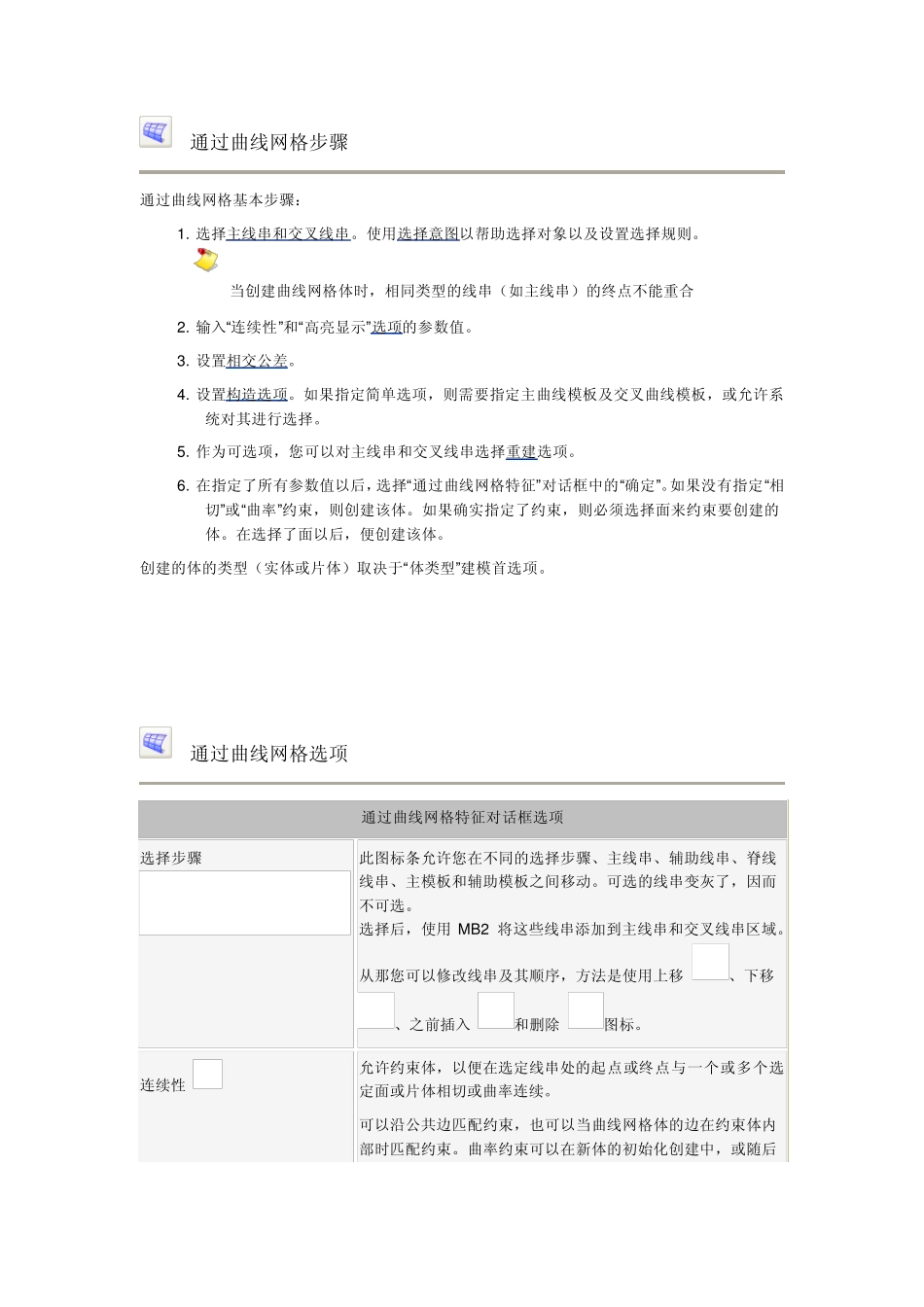

通过曲线网格 该选项用于从处于两个不同方向的一组现有的曲线轮廓（称为线串）创建体。 创建的体是双三次多项式；其在 U 和 V 向的阶次均为三次（3 次）。 选择主曲线 选择交叉线串 网格体 位于何处？ 插入→网格曲面→通过曲线网格 通过曲线网格步骤 通过曲线网格基本步骤： 1. 选择主线串和交叉线串。使用选择意图以帮助选择对象以及设置选择规则。 当创建曲线网格体时，相同类型的线串（如主线串）的终点不能重合 2. 输入“连续性”和“高亮显示”选项的参数值。 3. 设置相交公差。 4. 设置构造选项。如果指定简单选项，则需要指定主曲线模板及交叉曲线模板，或允许系统对其进行选择。 5. 作为可选项，您可以对主线串和交叉线串选择重建选项。 6. 在指定了所有参数值以后，选择“通过曲线网格特征”对话框中的“确定”。如果没有指定“相切”或“曲率”约束，则创建该体。如果确实指定了约束，则必须选择面来约束要创建的体。在选择了面以后，便创建该体。 创建的体的类型（实体或片体）取决于“体类型”建模首选项。 通过曲线网格选项 通过曲线网格特征对话框选项 选择步骤 此图标条允许您在不同的选择步骤、主线串、辅助线串、脊线线串、主模板和辅助模板之间移动。可选的线串变灰了，因而不可选。 选择后，使用 M B2 将这些线串添加到主线串和交叉线串区域。从那您可以修改线串及其顺序，方法是使用上移 、下移 、之前插入 和删除 图标。 连续性 允许约束体，以便在选定线串处的起点或终点与一个或多个选定面或片体相切或曲率连续。 可以沿公共边匹配约束，也可以当曲线网格体的边在约束体内部时匹配约束。曲率约束可以在新体的初始化创建中，或随后的编辑过程中创建。 当从两个面（这两个面共享曲线网格的一个公共角）往曲线网格上施加连续性约束时，在该拐角处来自这两个面的混合高阶导数可能会互相冲突。系统尽量减少不一致性并仍然创建新体，但是当结果不在指定的公差范围内时会得到警告消息。 强调 让用户决定哪一组控制线串对曲线网格体的形状最有影响，或者指定两组有同样的效果。此选项只在主线串对和交叉线串对不相交时才有意义。如果线串不相交，生成的体会通过主线串或交叉线串，或两者均分。 两个 主线串和交叉线串有同样效果。 主曲线 主线串更有影响。 横向 交叉线串更有影响。 下面三个图说明了曲线强调选项用于同一组主线串和交叉线串几何体的区别。 构造选项 正常...
