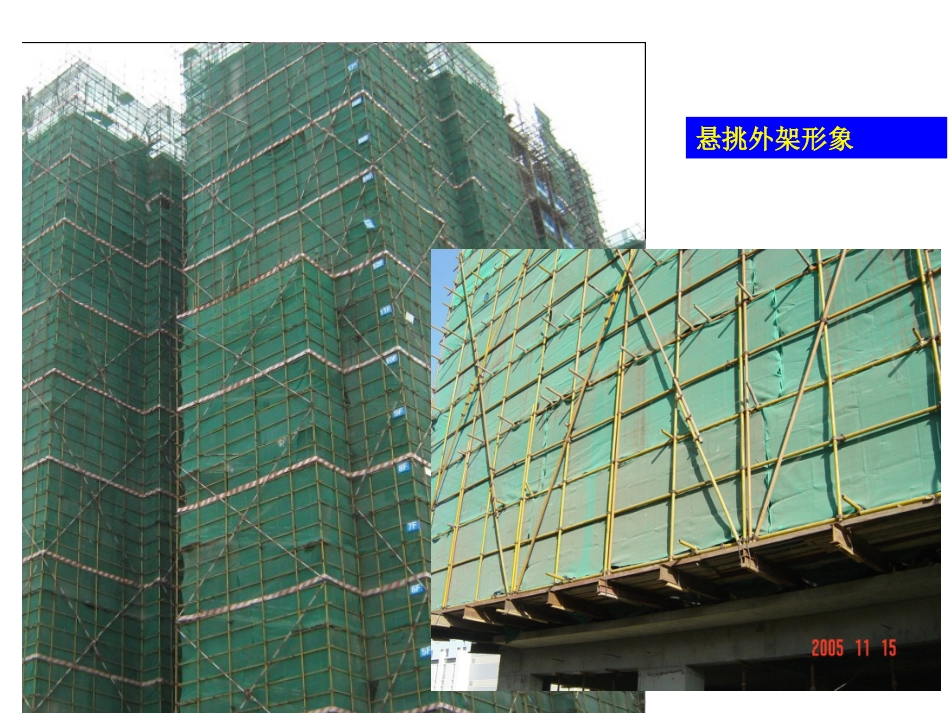

悬挑脚手架技术交底悬挑外架形象悬挑外架立面形象图•悬挑外架立面图外架搭设要求•根据本工程实际情况，主楼楼4层以下采用落地式脚手架,4层以上采用悬挑式脚手架，4层悬挑，5层采用钢丝绳卸荷，在5层预埋直径20圆钢预埋件，6层悬挑1次。悬挑层4层、10层、16层，22层、28层，悬挑5次。在5层、11层、17层、23层、29层采用钢丝绳卸荷。•悬挑外架平面布置图•悬挑外架搭设参数•立杆：纵距按1.5m（可根据实际情况进行微调），横距0.8m，脚手架里排立杆距建筑外边线为20－30cm。•大横杆（步距）：1.8m，外侧大横杆中间0.9m处分别加设一道防护栏杆（腰杆）。•小横杆：在立杆、大横杆节点处设置小横杆。（见下图)•材料选用16#工字钢，直径为16mm卸力钢丝绳硬封闭挡脚板塞木方小横杆大横杆扫地杆搭设顺序•预埋钢筋压环——铺悬挑钢梁——摆放扫地杆——立立杆并与扫地杆扣紧——装扫地小横杆并与立杆和扫地杆扣紧——装第一步大横杆并与各立杆扣紧——安第一步小横杆——安第二步大横杆——安第三、四步大横杆和小横杆——接立杆——铺钢笆网——悬挂安全网——搭设剪刀撑——连墙件。悬挑外架搭设三维图工字钢锚固长度原则工字钢锚固及悬挑长度要求工字钢的锚固及悬挑长度值计算（以3.5米长型钢为例）第一道立杆离建筑物300连墙件要求“二步三跨”进行设置卸荷钢丝绳设置要求卸荷钢丝绳节点大样U埋环的设置卸荷钢丝绳节点大样3#楼平面布置图阳台处工字钢布置转角位置工字钢布置全封闭及挡脚板•悬挑层用木板设置全封闭，并设20公分高挡脚板（木板制作）200•沿外架四周,每隔两层设置一道全封闭的水平警示带，警示带设置于悬挑型钢的顶部，警示带安装于外架外立杆的内侧，警示带采用（薄竹夹板）制作，高度为200mm。警示带外立面采用油漆刷成红白相间的色条，色条宽150mm，与水平线成60夹角警示带剪刀撑平面布置图形剪刀撑剪刀撑的斜杆与外架立杆的连接至少有3道扣件连接，搭接长度为1M，剪刀撑的斜杆与外架立杆的连接至少有3道扣件连接，两扣件之间的跨度不应超过3m，其中，斜杆的对接接头部位至少有1道连接
