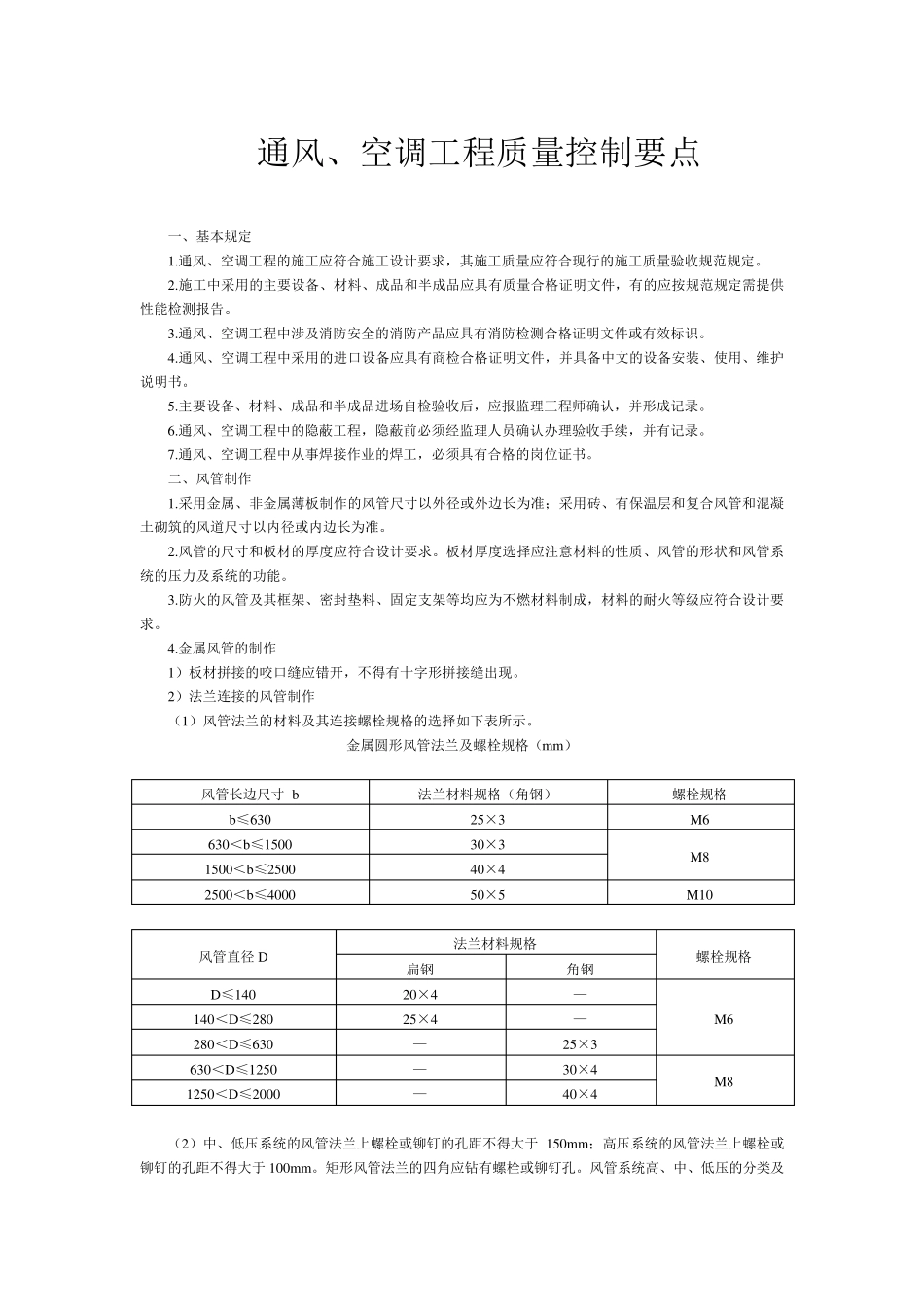

通风、空调工程质量控制要点 一、基本规定 1.通风、空调工程的施工应符合施工设计要求，其施工质量应符合现行的施工质量验收规范规定。 2.施工中采用的主要设备、材料、成品和半成品应具有质量合格证明文件，有的应按规范规定需提供性能检测报告。 3.通风、空调工程中涉及消防安全的消防产品应具有消防检测合格证明文件或有效标识。 4.通风、空调工程中采用的进口设备应具有商检合格证明文件，并具备中文的设备安装、使用、维护说明书。 5.主要设备、材料、成品和半成品进场自检验收后，应报监理工程师确认，并形成记录。 6.通风、空调工程中的隐蔽工程，隐蔽前必须经监理人员确认办理验收手续，并有记录。 7.通风、空调工程中从事焊接作业的焊工，必须具有合格的岗位证书。 二、风管制作 1.采用金属、非金属薄板制作的风管尺寸以外径或外边长为准；采用砖、有保温层和复合风管和混凝土砌筑的风道尺寸以内径或内边长为准。 2.风管的尺寸和板材的厚度应符合设计要求。板材厚度选择应注意材料的性质、风管的形状和风管系统的压力及系统的功能。 3.防火的风管及其框架、密封垫料、固定支架等均应为不燃材料制成，材料的耐火等级应符合设计要求。 4.金属风管的制作 1）板材拼接的咬口缝应错开，不得有十字形拼接缝出现。 2）法兰连接的风管制作 （1）风管法兰的材料及其连接螺栓规格的选择如下表所示。 金属圆形风管法兰及螺栓规格（m m ） 风管长边尺寸 b 法兰材料规格（角钢） 螺栓规格 b≤630 25×3 M6 630＜b≤1500 30×3 M8 1500＜b≤2500 40×4 2500＜b≤4000 50×5 M10 风管直径 D 法兰材料规格 螺栓规格 扁钢 角钢 D≤140 20×4 — M6 140＜D≤280 25×4 — 280＜D≤630 — 25×3 630＜D≤1250 — 30×4 M8 1250＜D≤2000 — 40×4 （2）中、低压系统的风管法兰上螺栓或铆钉的孔距不得大于 150m m ；高压系统的风管法兰上螺栓或铆钉的孔距不得大于 100m m 。矩形风管法兰的四角应钻有螺栓或铆钉孔。风管系统高、中、低压的分类及其密封要求如下表所示。 系统类别 系统工作压力 P（Pa） 密封要求 低压系统 ≤500 接缝和接管连接处严密 中压系统 500＜P≤1500 接缝和接管连接处增加密封措施 高压系统 P＞1500 所有的拼接缝和接管连接处，均应采取密封措施 （3）风管角钢法兰和金属支吊架均应进行防腐处理。表面除锈后刷二道底漆，二道面漆。 （4）风管法兰的拼...
