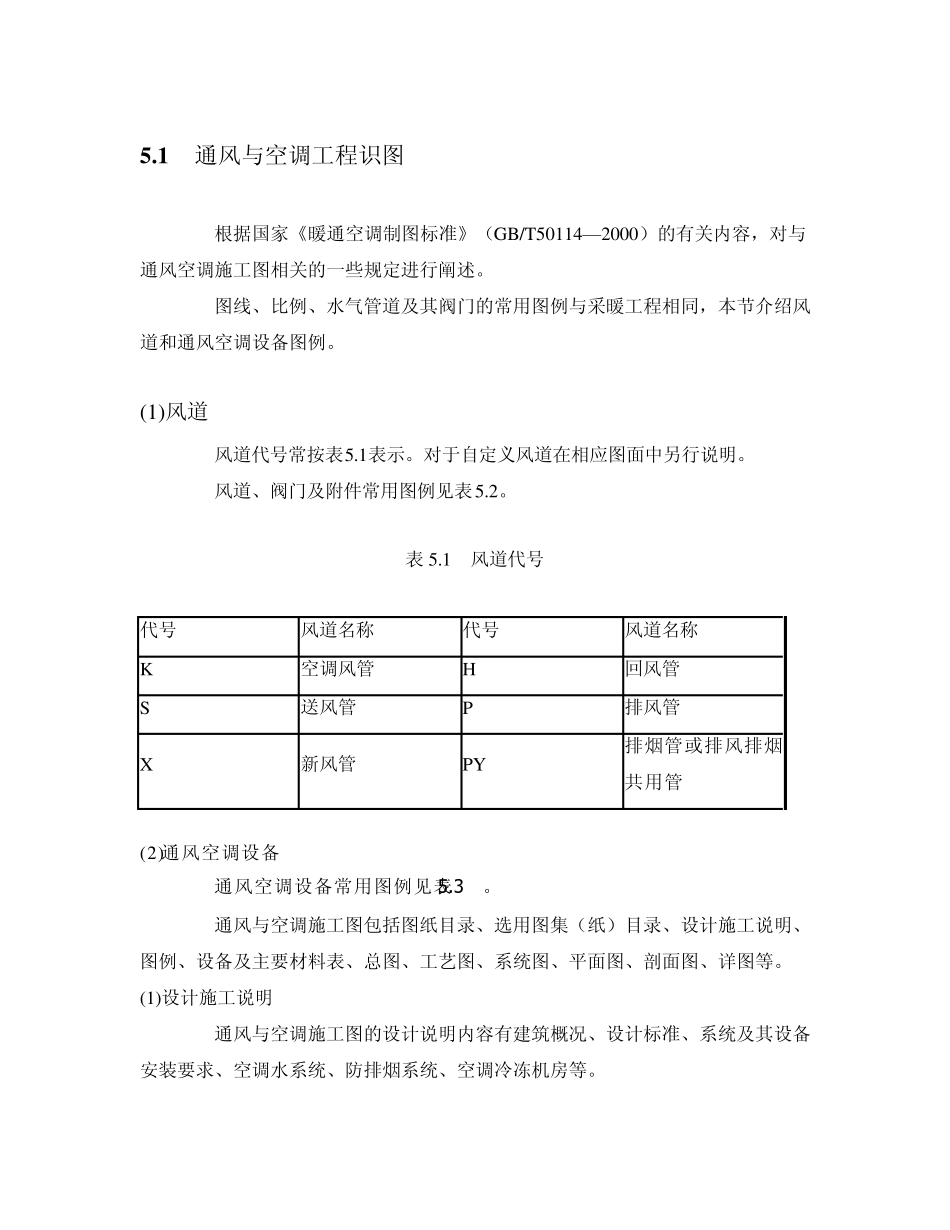

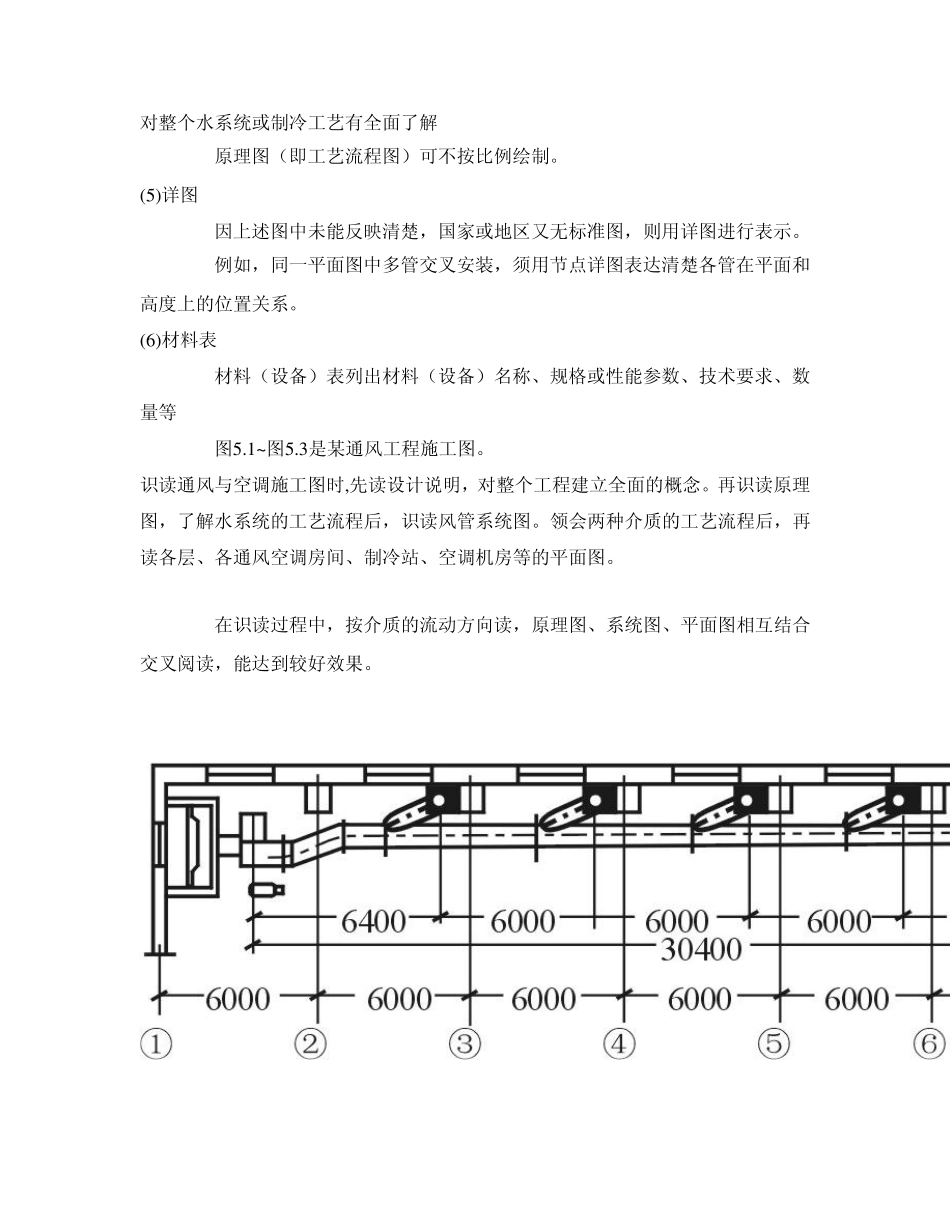

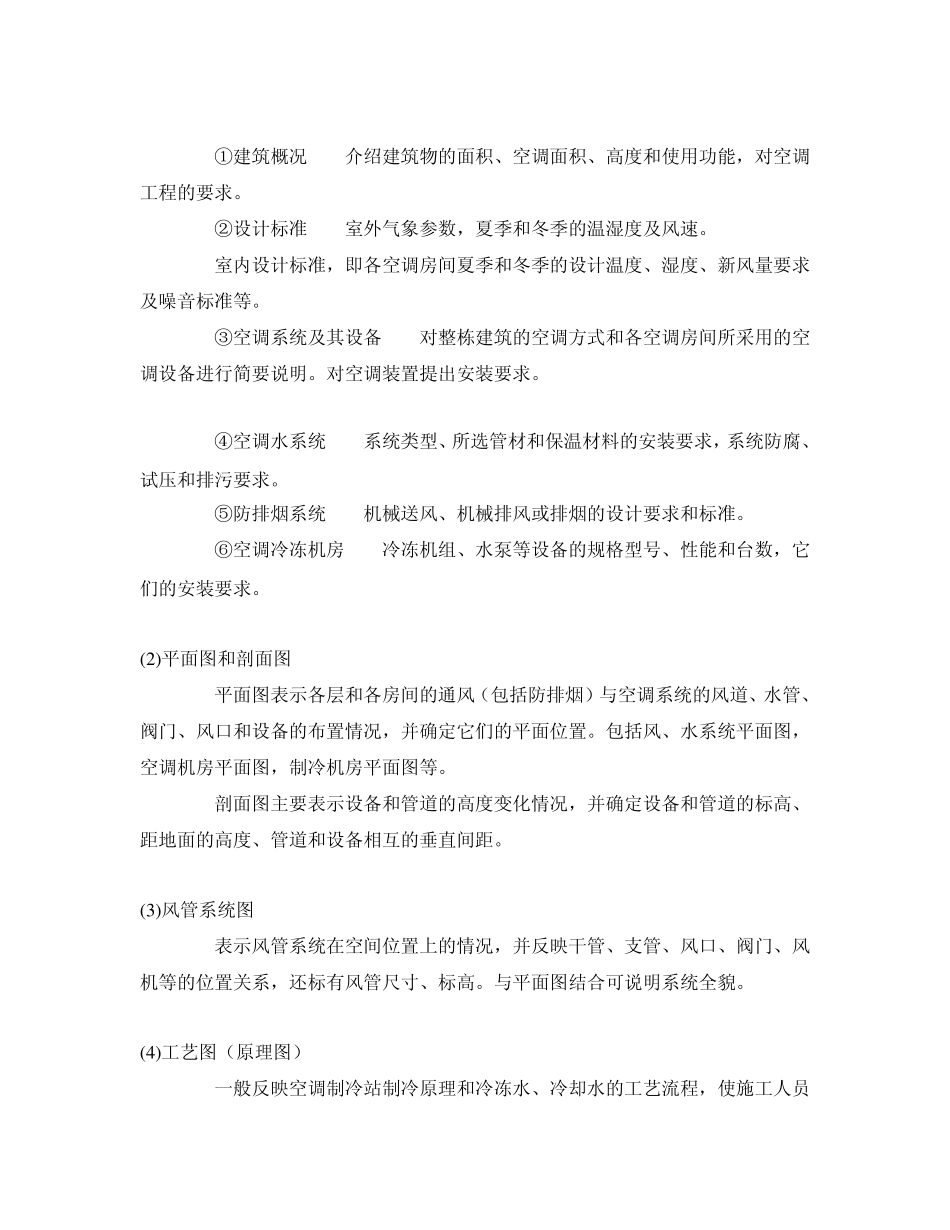

5 .1 通风与空调工程识图 根据国家《暖通空调制图标准》（GB/T50114—2000）的有关内容，对与通风空调施工图相关的一些规定进行阐述。 图线、比例、水气管道及其阀门的常用图例与采暖工程相同，本节介绍风道和通风空调设备图例。 (1)风道 风道代号常按表5.1表示。对于自定义风道在相应图面中另行说明。 风道、阀门及附件常用图例见表5.2。 表 5.1 风道代号 代号 风道名称 代号 风道名称 K 空调风管 H 回风管 S 送风管 P 排风管 X 新风管 PY 排烟管或排风排烟共用管 (2)通风空调设备 通风空调设备常用图例见表5.3 。 通风与空调施工图包括图纸目录、选用图集（纸）目录、设计施工说明、图例、设备及主要材料表、总图、工艺图、系统图、平面图、剖面图、详图等。 (1)设计施工说明 通风与空调施工图的设计说明内容有建筑概况、设计标准、系统及其设备安装要求、空调水系统、防排烟系统、空调冷冻机房等。 ①建筑概况 介绍建筑物的面积、空调面积、高度和使用功能，对空调工程的要求。 ②设计标准 室外气象参数，夏季和冬季的温湿度及风速。 室内设计标准，即各空调房间夏季和冬季的设计温度、湿度、新风量要求及噪音标准等。 ③空调系统及其设备 对整栋建筑的空调方式和各空调房间所采用的空调设备进行简要说明。对空调装置提出安装要求。 ④空调水系统 系统类型、所选管材和保温材料的安装要求，系统防腐、试压和排污要求。 ⑤防排烟系统 机械送风、机械排风或排烟的设计要求和标准。 ⑥空调冷冻机房 冷冻机组、水泵等设备的规格型号、性能和台数，它们的安装要求。 (2 )平面图和剖面图 平面图表示各层和各房间的通风（包括防排烟）与空调系统的风道、水管、阀门、风口和设备的布置情况，并确定它们的平面位置。包括风、水系统平面图，空调机房平面图，制冷机房平面图等。 剖面图主要表示设备和管道的高度变化情况，并确定设备和管道的标高、距地面的高度、管道和设备相互的垂直间距。 (3 )风管系统图 表示风管系统在空间位置上的情况，并反映干管、支管、风口、阀门、风机等的位置关系，还标有风管尺寸、标高。与平面图结合可说明系统全貌。 (4 )工艺图（原理图） 一般反映空调制冷站制冷原理和冷冻水、冷却水的工艺流程，使施工人员对整个水系统或制冷工艺有全面了解 原理图（即工艺流程图）可不按比例绘制。 (5)详图 因上述图中未能反映清楚，国家或地区又无标准图，则用详图进行表示...
