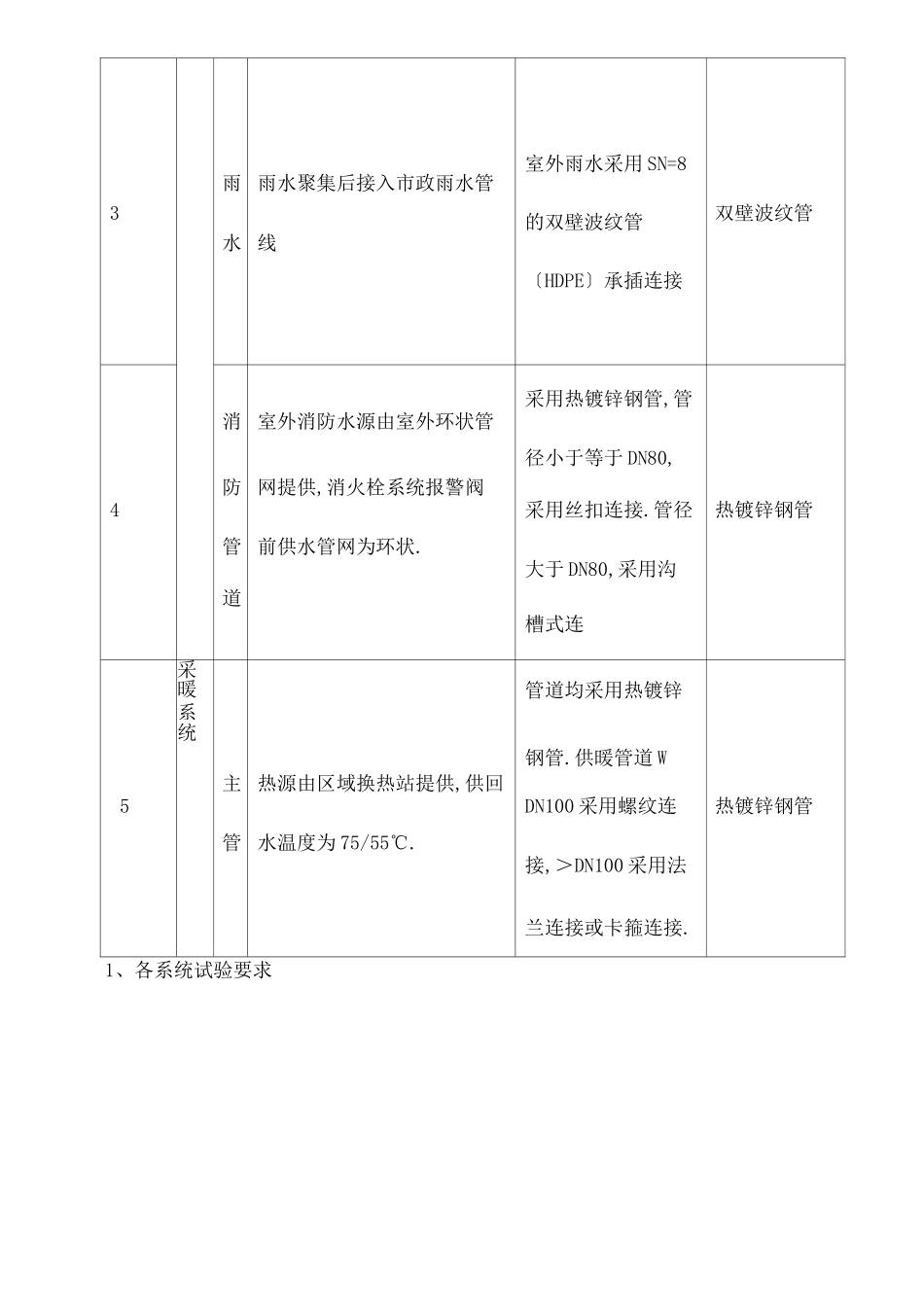

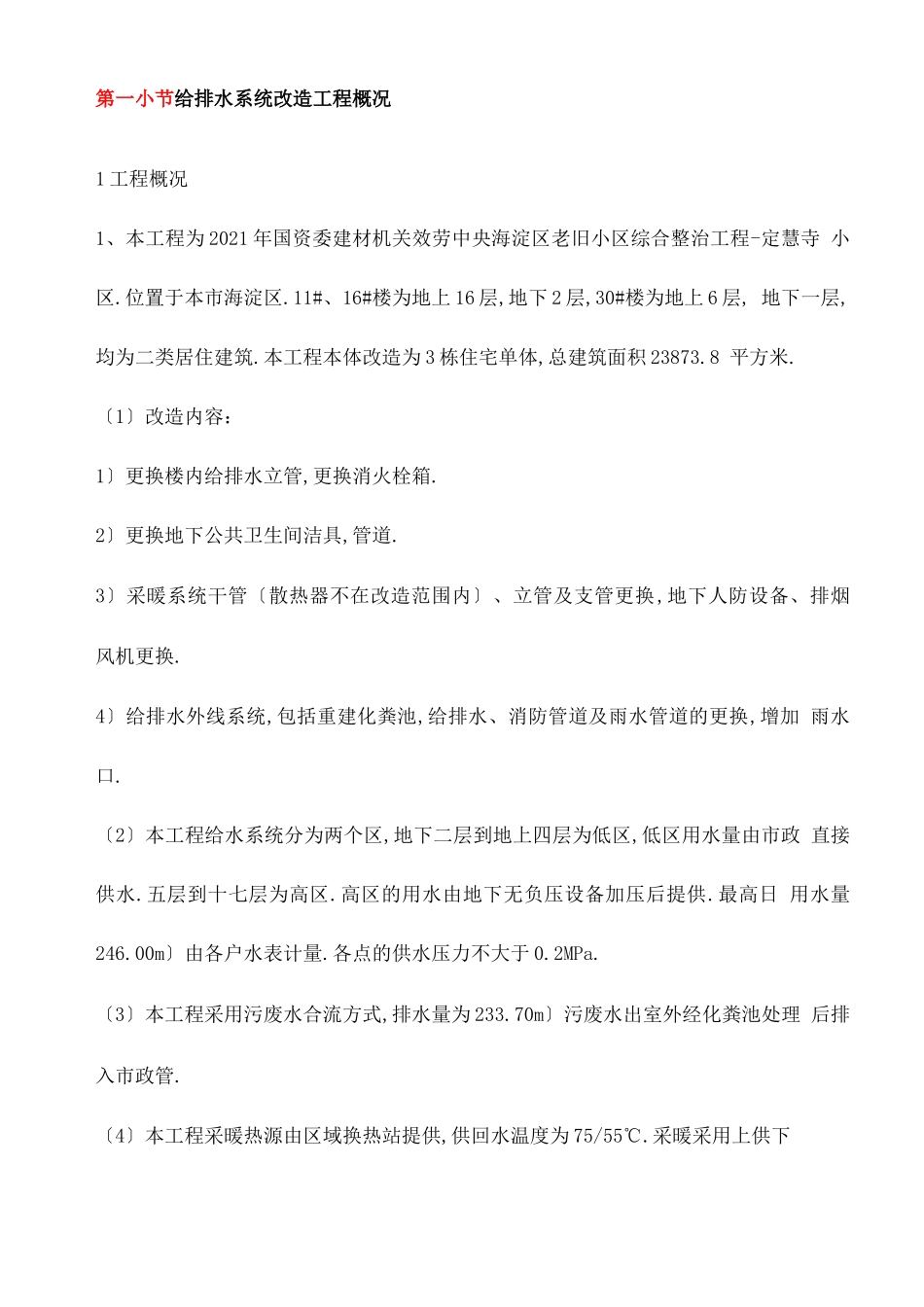

第一小节给排水系统改造工程概况1 工程概况1、本工程为 2021 年国资委建材机关效劳中央海淀区老旧小区综合整治工程-定慧寺 小区.位置于本市海淀区.11#、16#楼为地上 16 层,地下 2 层,30#楼为地上 6 层, 地下一层,均为二类居住建筑.本工程本体改造为 3 栋住宅单体,总建筑面积 23873.8 平方米.〔1〕改造内容：1〕更换楼内给排水立管,更换消火栓箱.2〕更换地下公共卫生间洁具,管道.3〕采暖系统干管〔散热器不在改造范围内〕、立管及支管更换,地下人防设备、排烟 风机更换.4〕给排水外线系统,包括重建化粪池,给排水、消防管道及雨水管道的更换,增加 雨水口.〔2〕本工程给水系统分为两个区,地下二层到地上四层为低区,低区用水量由市政 直接供水.五层到十七层为高区.高区的用水由地下无负压设备加压后提供.最高日 用水量246.00m〕由各户水表计量.各点的供水压力不大于 0.2MPa.〔3〕本工程采用污废水合流方式,排水量为 233.70m〕污废水出室外经化粪池处理 后排入市政管.〔4〕本工程采暖热源由区域换热站提供,供回水温度为 75/55℃.采暖采用上供下回单双管供暖系统.(5)给排水、采暖系统共包含以下分项：给水系统、排水系统、雨水系统、消防系 统、采暖系统.12.2 各系统使用材料、工艺及做法要求序号工程设计要求系统做法管线1给 水、排 水 系 统给水低区：四层及以下楼层由市政管网直接供应.高区：五层及以上楼层,由地下无负压设备加压供应.室内给水为钢塑复合管丝扣连接；室外给水干管采用球墨铸铁管承插连接钢塑复合管、球墨铸铁管2排水楼内排水采用污、废合流制,污废水经化粪池处理接入市政污水管线.室外污水采用 SN=8 的双壁波纹管(HDPE)承插连接, 室内采用螺旋消音 排水 UPVC 管,粘接.双壁波纹管、螺旋消音排水UPVC 管3雨水雨水聚集后接入市政雨水管线室外雨水采用 SN=8 的双壁波纹管 〔HDPE〕承插连接双壁波纹管采用热镀锌钢管,管消 室外消防水源由室外环状管径小于等于 DN80,防 网提供,消火栓系统报警阀4管 前供水管网为环状.采用丝扣连接.管径热镀锌钢管大于 DN80,采用沟道槽式连采 暖管道均采用热镀锌系统主 热源由区域换热站提供,供回钢管.供暖管道 W5管 水温度为 75/55℃.DN100 采用螺纹连热镀锌钢管接,＞DN100 采用法兰连接或卡箍连接.1、各系统试验要求系统名称试验类别 丁\、给水排水消防采暖压力试验0.9Mpa/1.4Mpa0.9Mpa灌水试验/每层灌水无渗漏//冲洗试验到达饮用水标准/到达水色清澈...
