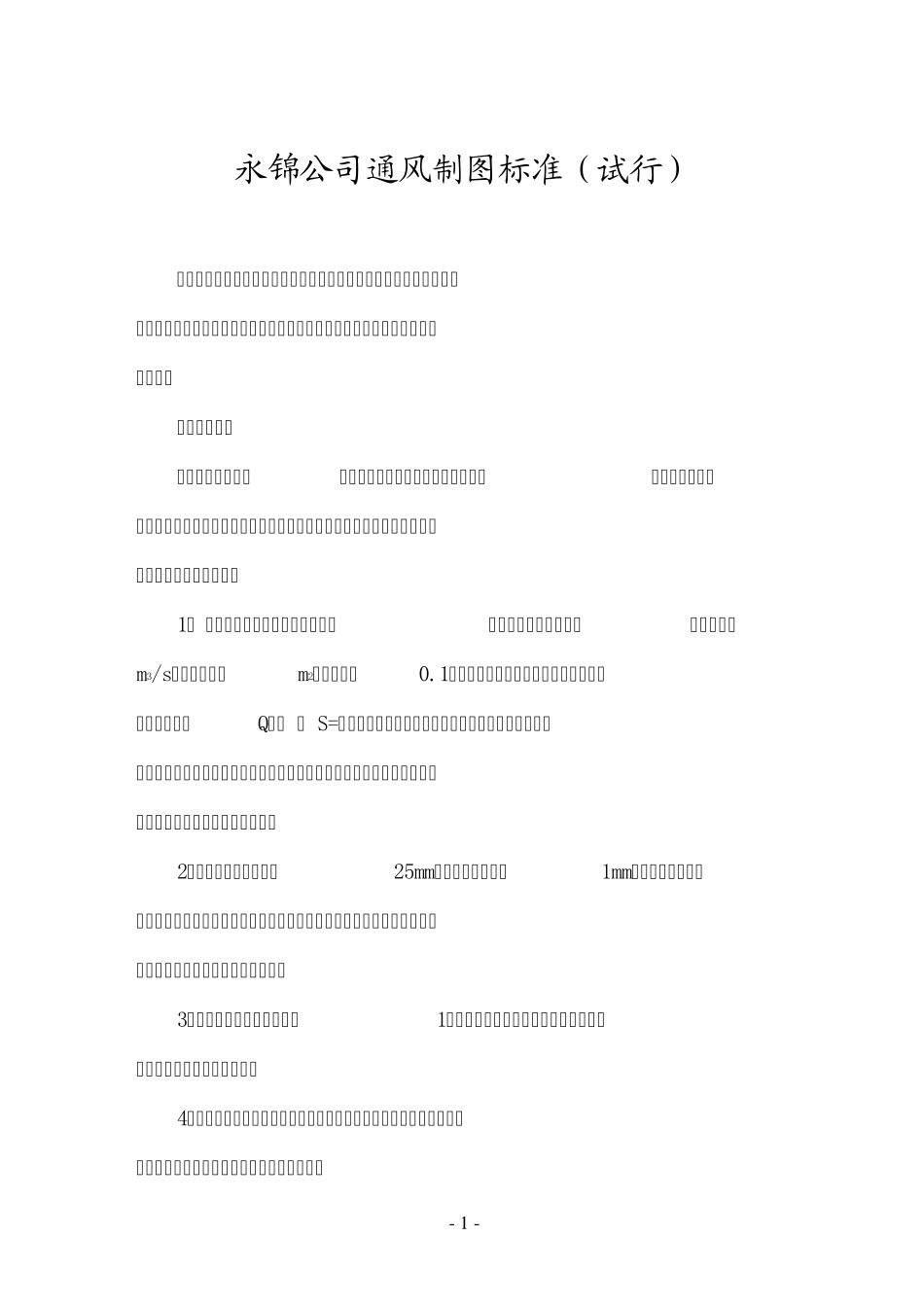

- 1 - 永锦公司通风制图标准（试行） 为加强基础技术管理，进一步提高公司通风制图水平，根据国家制图标准和河南煤化公司有关规定，结合公司实际情况，制定永锦公司通风制图标准。 一、制图内容 （一）通风系统图：必须标明风流方向（新风、乏风）、风量、主要通风机、局部通风机、通风设施、采掘工作面、硐室及巷道名称、标高以及瓦斯突出、火区位置等。 1． 图中应标注各用风地点及总进、总回风量和巷道断面，风量单位为m3/s，断面单位为m2，精确度为0.1；也可以只标注数值，不标单位，但数值前应增加“Q＝” “ S=”。有测风站的，风量、巷道断面、风速等要标注在测风站处；无测风站的，只标注风量。在采面上隅角标注采面风量。在掘进工作面附近标注风筒末端风量。 2．风流方向标注：长度25mm，箭头宽度不超过1mm，空间较小处，可适当缩短箭头长度。新风风流为红色，乏风风流为蓝色。其位置应放在巷道上方或左方，采面一般放在内侧。 3．主要通风机工作参数见表1，其位置尽量靠近风井。多风井主要通风机参数可集中放在左下角。 4．局部通风机标注内容为：代表符号、供风地点、功率、全风压供风量。双风机只用一个符号表示，风筒不绘制。 - 2 - 5． 通风设施位置必须准确，符号符合本规定。通风设施包括：测风站、调节风墙、防突门、防爆门、风帘或风障、风桥、永久风门、临时风门、永久密闭（挡风墙）、调节风门、调节风窗等。 硐室调节风窗应绘制在回风测。采煤工作面回采结束必须构筑永久密闭。密闭以里巷道长度绘制到停采线，并标注停采线、停采时间、机风巷名称。设置挡风墙的巷道应绘制。 主要通风机工作参数表 表 1 （风井名称） 运转风机 台＃ 1＃ 2＃ 主 要 通 风 机 型 号 额定风量m3/s 额定风压Pa 工作风量m3/s 工作风压Pa 风叶角度(°） 电 机 型 号 额定功率Kw 额定转速r/min 长×宽＝90（ 10＋ 30＋ 25＋ 25）×70（ 10+6× 10） mm 6．采煤工作面应标注采面名称、月推进度、推进方向、采面风量等，掘进工作面应标注巷道名称、风量等，硐室应标注硐室名称、风量等。 - 3 - 7．标高标注：井口、井底、大巷、车场、上下山变坡点、采掘工作面机风巷以及标高变化较大地点要标注标高，在需标注地点巷道内点“.”，在巷道外标注标高。 （二）防尘系统图：应有静压水池、水池的位置、标高、容积、管路规格、长度、控制阀门、及三通阀门、净化水幕、喷雾、隔爆等设施、煤体注...
