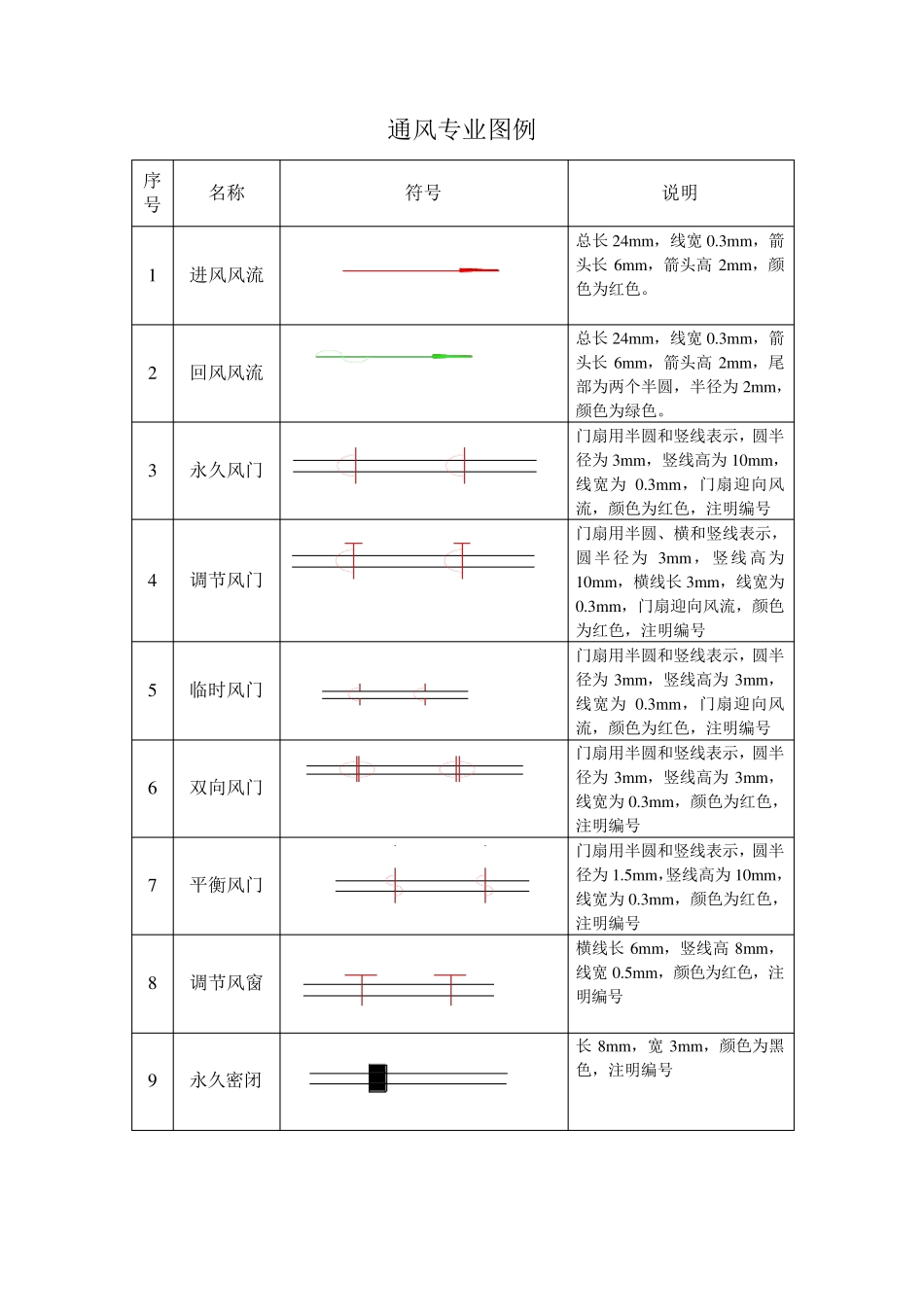

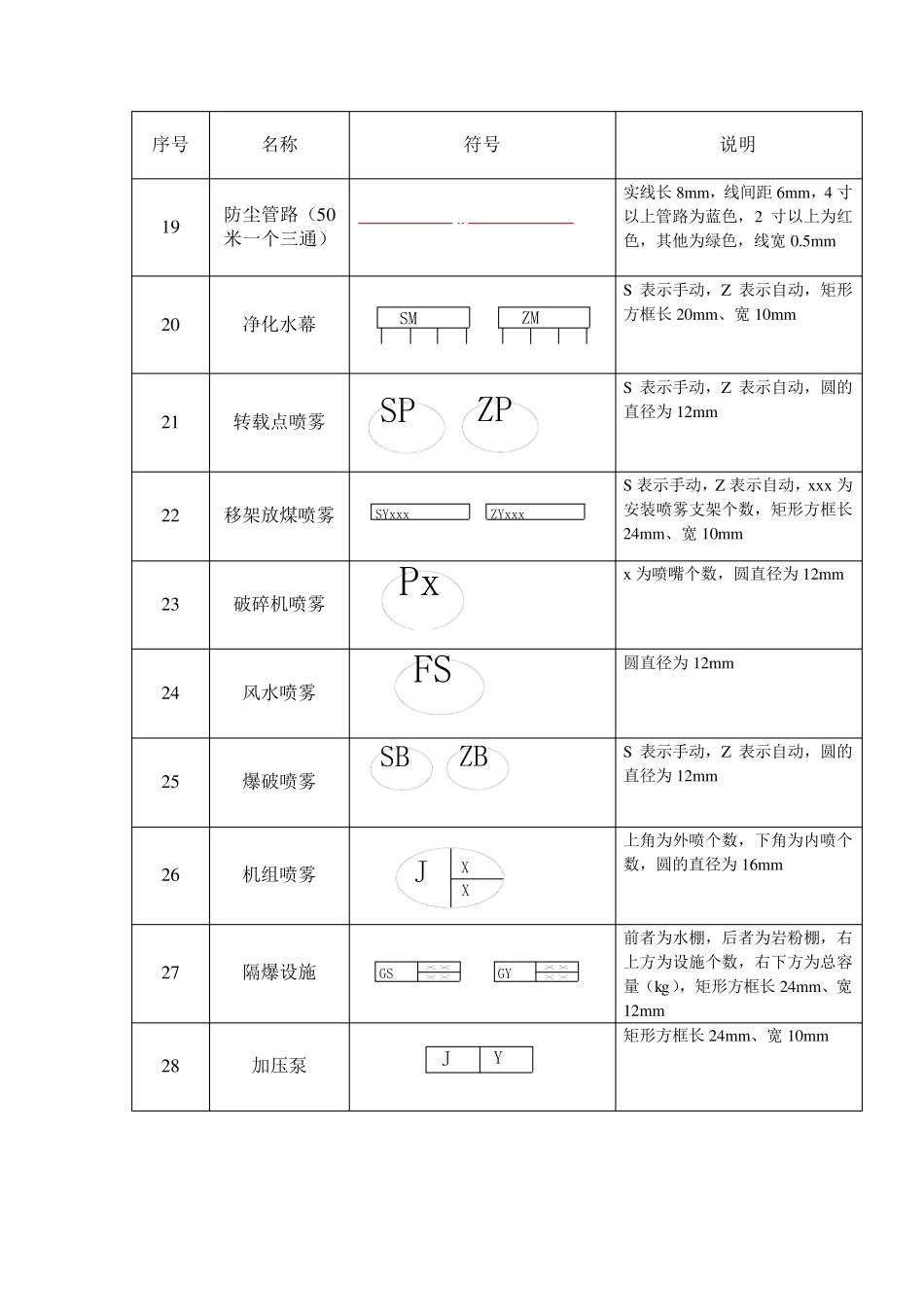

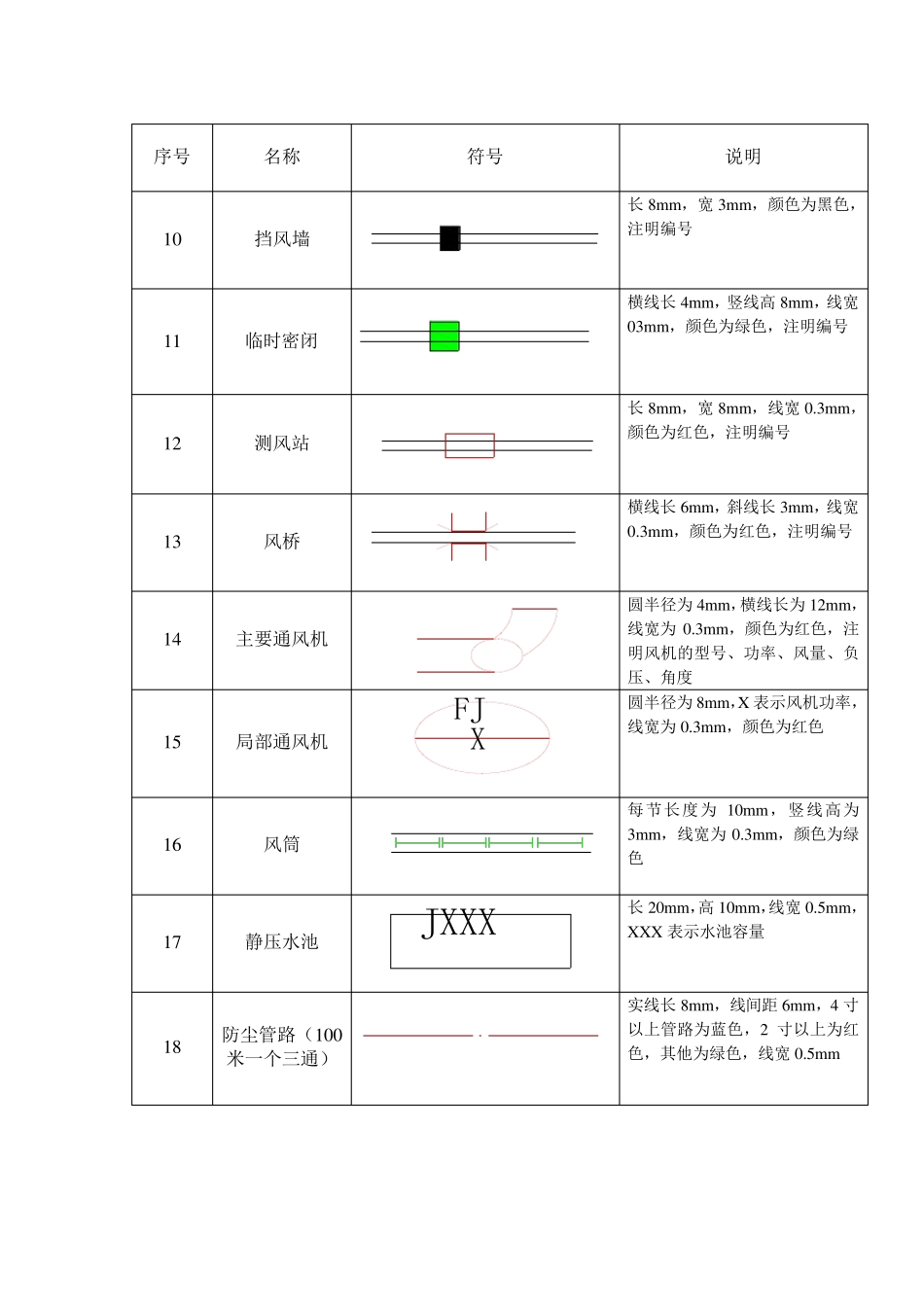

通风专业图例 序号 名称 符号 说明 1 进风风流 总长24m m ，线宽0.3m m ，箭头长6m m ，箭头高2m m ，颜色为红色。 2 回风风流 总长24m m ，线宽0.3m m ，箭头长6m m ，箭头高2m m ，尾部为两个半圆，半径为2m m ，颜色为绿色。 3 永久风门 门扇用半圆和竖线表示，圆半径为3m m ，竖线高为10m m ，线宽为0.3m m ，门扇迎向风流，颜色为红色，注明编号 4 调节风门 门扇用半圆、横和竖线表示，圆半径为3m m ，竖线高为10m m ，横线长3m m ，线宽为0.3m m ，门扇迎向风流，颜色为红色，注明编号 5 临时风门 门扇用半圆和竖线表示，圆半径为3m m ，竖线高为3m m ，线宽为0.3m m ，门扇迎向风流，颜色为红色，注明编号 6 双向风门 门扇用半圆和竖线表示，圆半径为3m m ，竖线高为3m m ，线宽为0.3m m ，颜色为红色，注明编号 7 平衡风门 门扇用半圆和竖线表示，圆半径为1.5m m ，竖线高为10m m ，线宽为0.3m m ，颜色为红色，注明编号 8 调节风窗 横线长6m m ，竖线高8m m ，线宽0.5m m ，颜色为红色，注明编号 9 永久密闭 长8m m ，宽3m m ，颜色为黑色，注明编号 序号 名称 符号 说明 10 挡风墙 长8mm，宽3mm，颜色为黑色，注明编号 11 临时密闭 横线长4mm，竖线高8mm，线宽03mm，颜色为绿色，注明编号 12 测风站 长8mm，宽8mm，线宽0.3mm，颜色为红色，注明编号 13 风桥 横线长6mm，斜线长3mm，线宽0.3mm，颜色为红色，注明编号 14 主要通风机 圆半径为4mm，横线长为12mm，线宽为0.3mm，颜色为红色，注明风机的型号、功率、风量、负压、角度 15 局部通风机 FJX 圆半径为8mm，X 表示风机功率，线宽为0.3mm，颜色为红色 16 风筒 每节长度为10mm ，竖线高为3mm，线宽为0.3mm，颜色为绿色 17 静压水池 JXXX 长20mm，高10mm，线宽0.5mm，XXX 表示水池容量 18 防尘管路（100米一个三通） 实线长8mm，线间距 6mm，4 寸以上管路为蓝色，2 寸以上为红色，其他为绿色，线宽0.5mm 序号 名称 符号 说明 19 防尘管路（50米一个三通） 实线长8mm，线间距6mm，4 寸以上管路为蓝色，2 寸以上为红色，其他为绿色，线宽0.5mm 20 净化水幕 SMZM S 表示手动，Z 表示自动，矩形方框长20mm、宽10mm 21 转载点喷雾 SPZP S 表示手动，Z 表示自动，圆的直径为12mm 22 移架放煤喷雾 SYxxxZYxxx S 表示手动，Z ...
