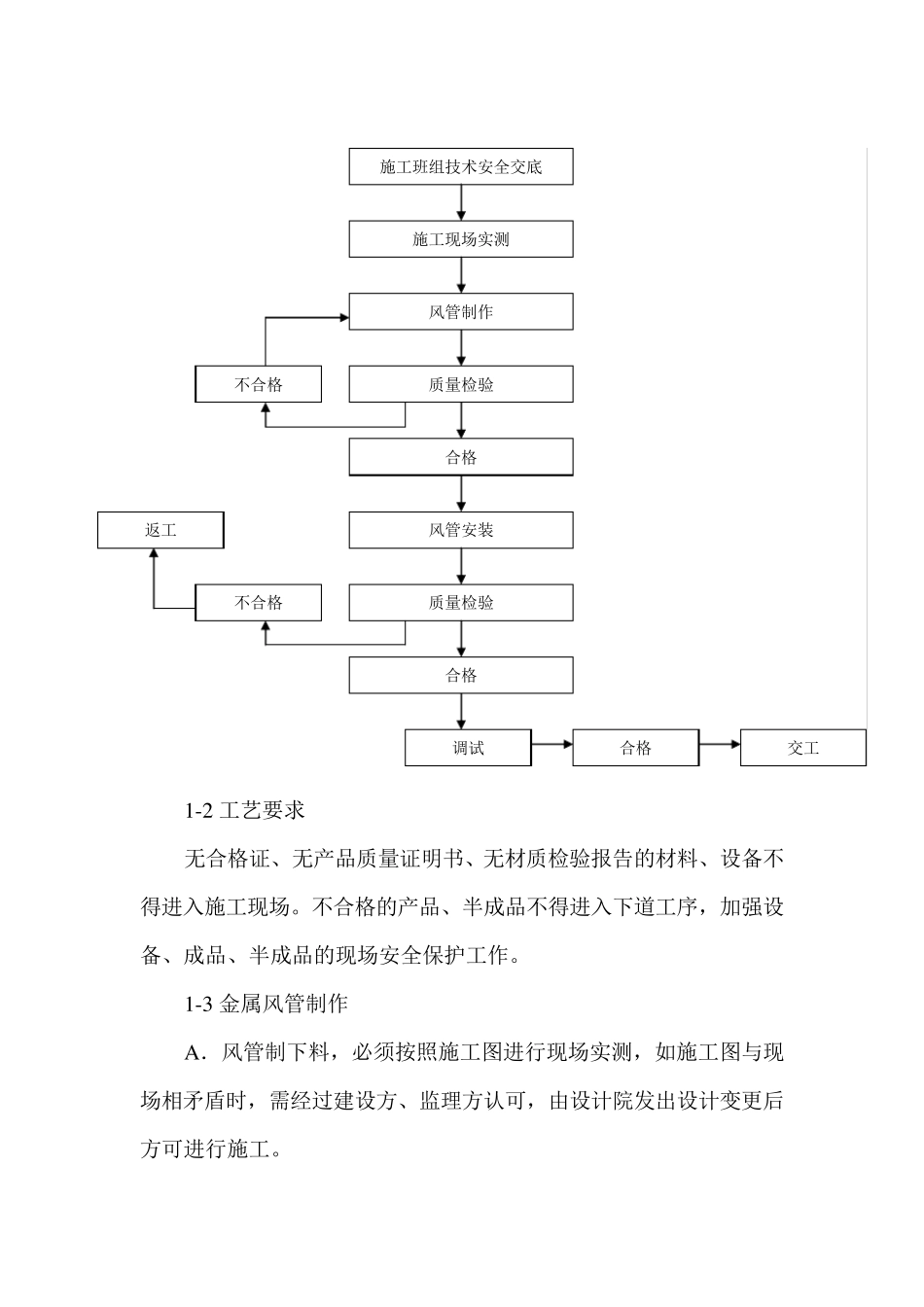

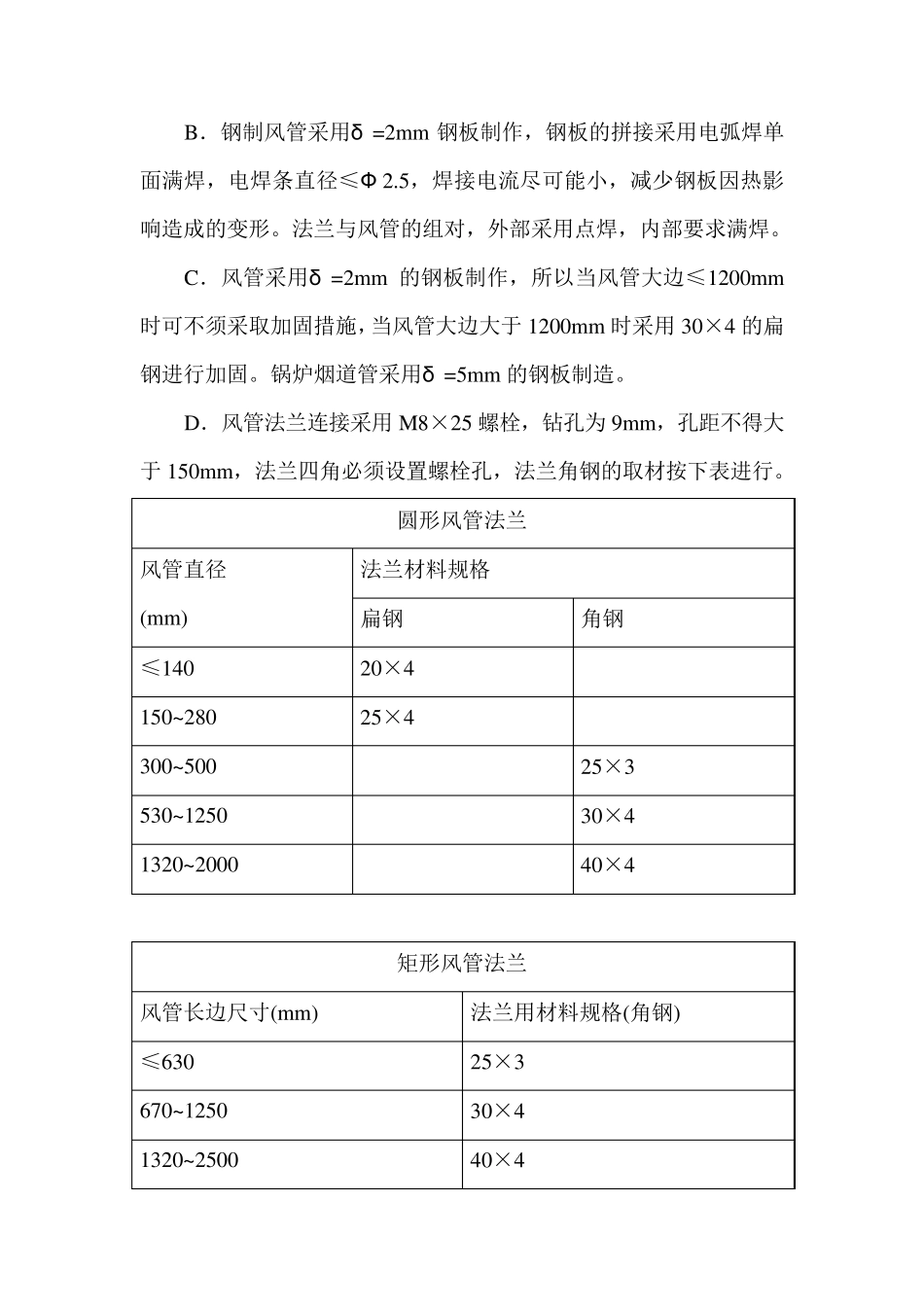

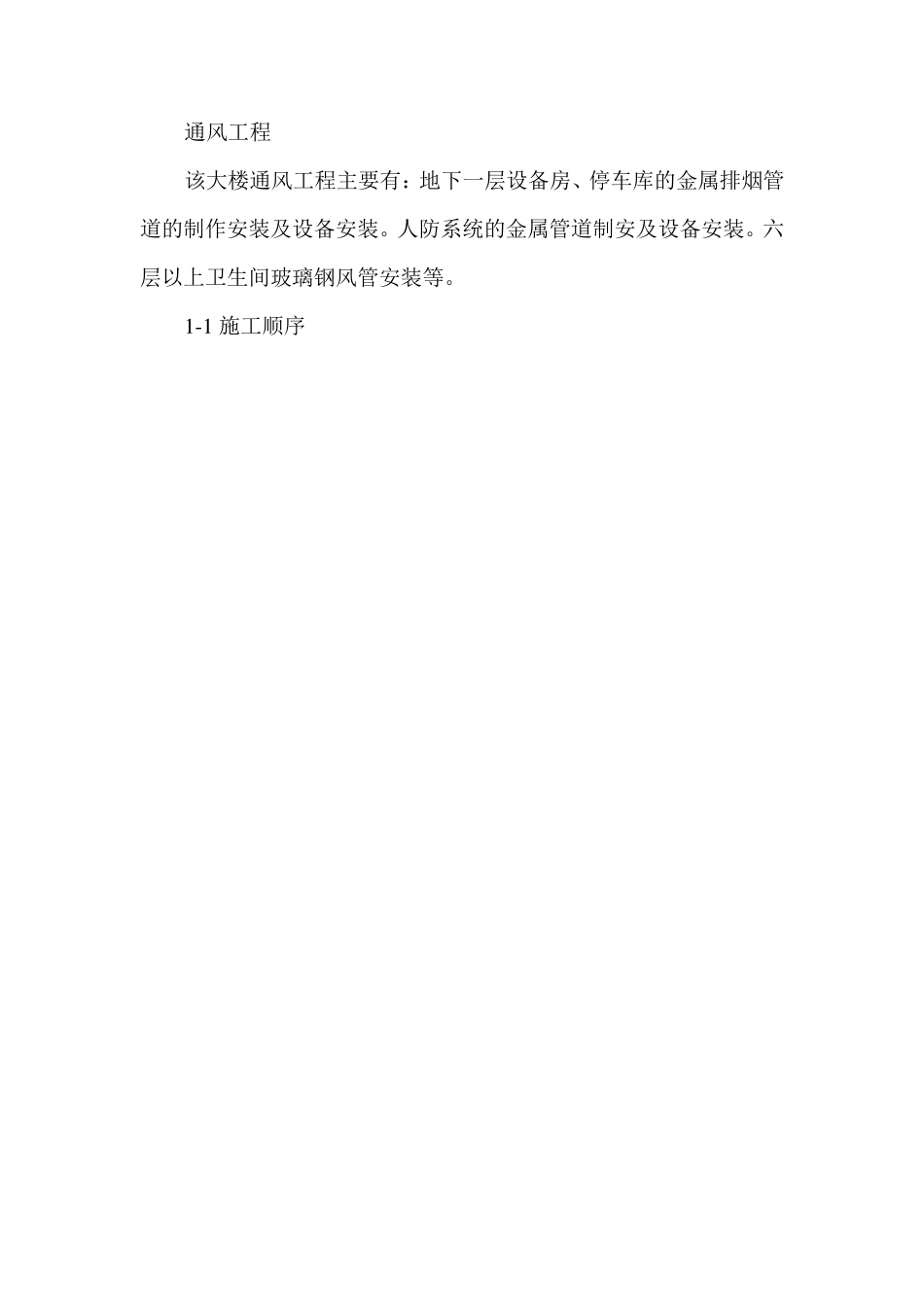

通风工程 该大楼通风工程主要有：地下一层设备房、停车库的金属排烟管道的制作安装及设备安装。人防系统的金属管道制安及设备安装。六层以上卫生间玻璃钢风管安装等。 1 -1 施工顺序 1-2 工艺要求 无合格证、无产品质量证明书、无材质检验报告的材料、设备不得进入施工现场。不合格的产品、半成品不得进入下道工序，加强设备、成品、半成品的现场安全保护工作。 1-3 金属风管制作 A ．风管制下料，必须按照施工图进行现场实测，如施工图与现场相矛盾时，需经过建设方、监理方认可，由设计院发出设计变更后方可进行施工。 施工班组技术安全交底 施工现场实测 风管制作 质量检验 风管安装 质量检验 合格 不合格 合格 不合格 返工 调试 合格 交工 B．钢制风管采用δ =2mm 钢板制作，钢板的拼接采用电弧焊单面满焊，电焊条直径≤Ф 2.5，焊接电流尽可能小，减少钢板因热影响造成的变形。法兰与风管的组对，外部采用点焊，内部要求满焊。 C．风管采用δ =2mm 的钢板制作，所以当风管大边≤1200mm时可不须采取加固措施，当风管大边大于1200mm 时采用30×4 的扁钢进行加固。锅炉烟道管采用δ =5mm 的钢板制造。 D．风管法兰连接采用M8×25 螺栓，钻孔为 9mm，孔距不得大于150mm，法兰四角必须设置螺栓孔，法兰角钢的取材按下表进行。 圆形风管法兰 风管直径 (mm) 法兰材料规格 扁钢 角钢 ≤140 20×4 150~280 25×4 300~500 25×3 530~1250 30×4 1320~2000 40×4 矩形风管法兰 风管长边尺寸(mm) 法兰用材料规格(角钢) ≤630 25×3 670~1250 30×4 1320~2500 40×4 3000~4000 50×5 1-4 风管及部件安装 风管安装前，首先要根据施工平面图及风管制作详图在现场进行放线，找准基准线和标高，并作出吊点位置标记，重点检查过梁的标高预留洞口的大小及位置，是否符合设计要求。 A．风管安装前，首先检查风管规格是否符合要求，油漆有无漏刷，风管内是否清扫干净，并将风管按顺序排例予组合。 B．风管安装时，支、吊架位置应正确，受力均匀，支吊架间距、当风管长边尺寸小于 400mm 时不得大于 4000mm，风管长边尺寸≥400 时，不得大于 3000mm。 C．悬吊风管与部件应设置防止摆动的固定点（固定支梁）两以上。 D．明装风管水平安装，水平度的偏并，每米不大于 3mm，总偏差不大于 20mm，暗装风管位置应正确，无明显示偏差。 E ． 柔 性 短 管 的 安 装 应 松 紧 ...
