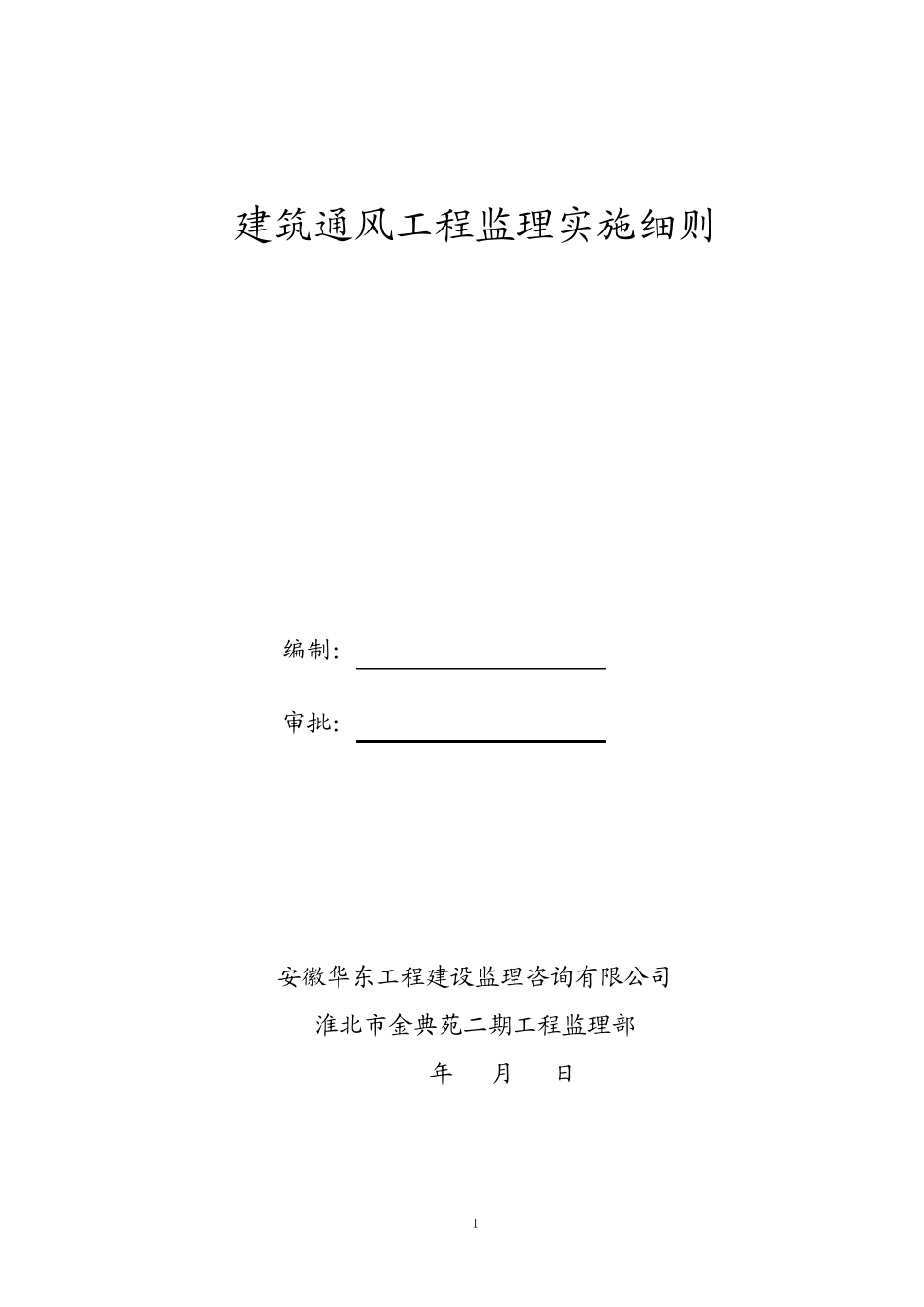

1 建筑通风工程监理实施细则 编制： 审批： 安徽华东工程建设监理咨询有限公司 淮北市金典苑二期工程监理部 2011年 01月 01日 2 一、工程概况： 工程名称：淮北市金典苑二期工程 工程地址：相山路与黎苑路交叉口西侧、市政府北侧 建设单位：安徽华松集团 施工单位：浙江标力建设公司 勘探单位：江苏徐州工程勘察院 设计单位：上海上大建筑设计院、解放军理工大学设计院 监理单位：安徽华东工程建设监理咨询有限公司 质监单位：淮北市质量监督站 建筑面积：约 10万平米 二、监理依据 1.通风与空调施工质量验收标准 GB50243-2002。 三、通风系统监理工作控制要点及目标 1.检查承包单位质量保证体系是否完备 首先检查承包单位质保机构和质保制度是否健全，三检制是否落实到人，监理工程师定期或不定期的随时抽查，对其查出的问题，提出整改意见，整改复验合格后，方可进入下道工序施工，把质量问题消灭在萌芽状态。 2.金属风管制作的控制要点。 1）加工场地，应具有防雨雪、防风吹日晒，宽敞、明亮洁净，场地平整，不潮湿工房；场地应配备必要的消防器材。 2）风管板材拼接，两拼接缝(直尺划线)应互相平行且重合，以免拼接后胀肚或凹陷，影响风管表面平整度，不得有十字交叉的拼缝。 3）风管与配件咬口缝应严密宽度应一致，风管弯管三通、变径管，连接处的咬口缝是查验关键部位，该处咬口缝如有孔洞缝隙，应做密封处理。焊缝外观检查，不得有气孔、夹渣、3 裂缝等缺陷，焊接后板材的变形应予矫正，防止风管产生扭曲变形。 4）风管与法兰连接采用翻边应平整，宽度应一致，且宽度不应小于6mm，并不得有开裂与孔洞，如有开裂与孔洞应做密封胶处理。 风管法兰规格接下表执行 风管种类 圆形风管直径或 矩形风管大边长 法兰用料规格 扁钢 角钢 圆形薄钢板 风管 ≤140 20×4 150～280 25×4 300～500 25×3 530～1250 30×4 1320～2000 40×4 矩形薄钢板 风管 ≤630 25×3 670～1250 30×4 1320～2500 40×4 3000～4000 50×5 薄钢板风管及管件在咬接前，必须清除表面的尘土、污垢和杂物后，在钢板表面先涂刷一层防锈漆，防止咬口缝内漏涂防锈漆而生锈。 5）矩形风管的弯管边长≥500mm，应设臵导流片，导流片弧度与弯管弧度一致。 6）矩形风管边长≥630mm和保温风管边长≥800mm，且其管段长度大于1200mm时，均应采取加固措施。 7）风管采用无法兰连接，接口应采用机械加工，其尺寸应正确，...
