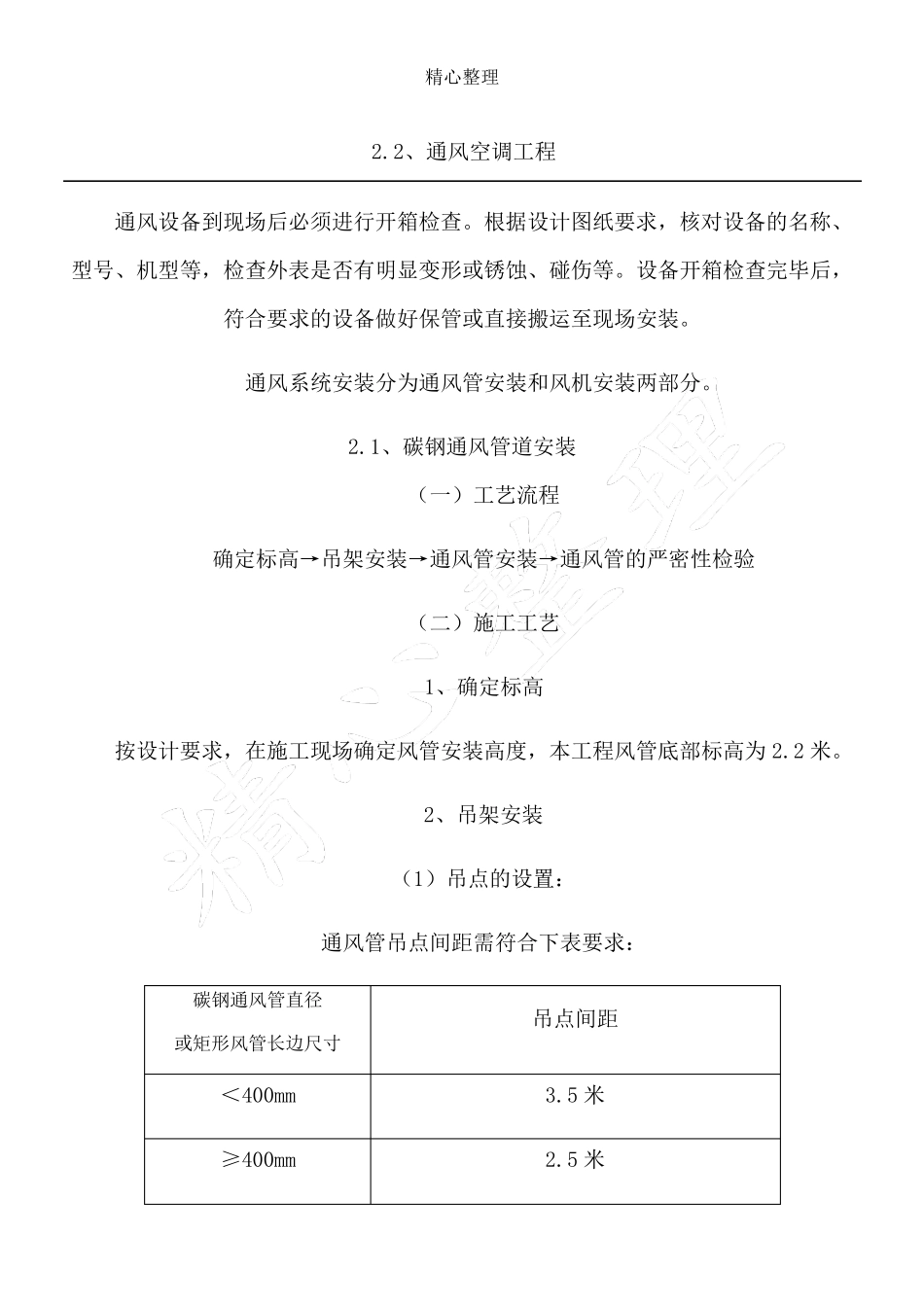

精心整理 2.2、通风空调工程 通风设备到现场后必须进行开箱检查。根据设计图纸要求，核对设备的名称、型号、机型等，检查外表是否有明显变形或锈蚀、碰伤等。设备开箱检查完毕后，符合要求的设备做好保管或直接搬运至现场安装。 通风系统安装分为通风管安装和风机安装两部分。 2.1、碳钢通风管道安装 （一）工艺流程 确定标高→吊架安装→通风管安装→通风管的严密性检验 （二）施工工艺 1、确定标高 按设计要求，在施工现场确定风管安装高度，本工程风管底部标高为2.2 米。 2、吊架安装 （1）吊点的设置： 通风管吊点间距需符合下表要求： 碳钢通风管直径 或矩形风管长边尺寸 吊点间距 ＜400mm 3.5 米 ≥400mm 2.5 米 精心整理 垂直风管 3.5 米 吊架不得安装在风口、阀门检查孔等处，以免妨碍操作。 （2）吊架的尺寸为： 矩形风管的长边d 或圆形管道的直径d(mm) 吊架角钢(mm) 吊杆螺栓(mm) d≤500 30×30×4 φ8 500
