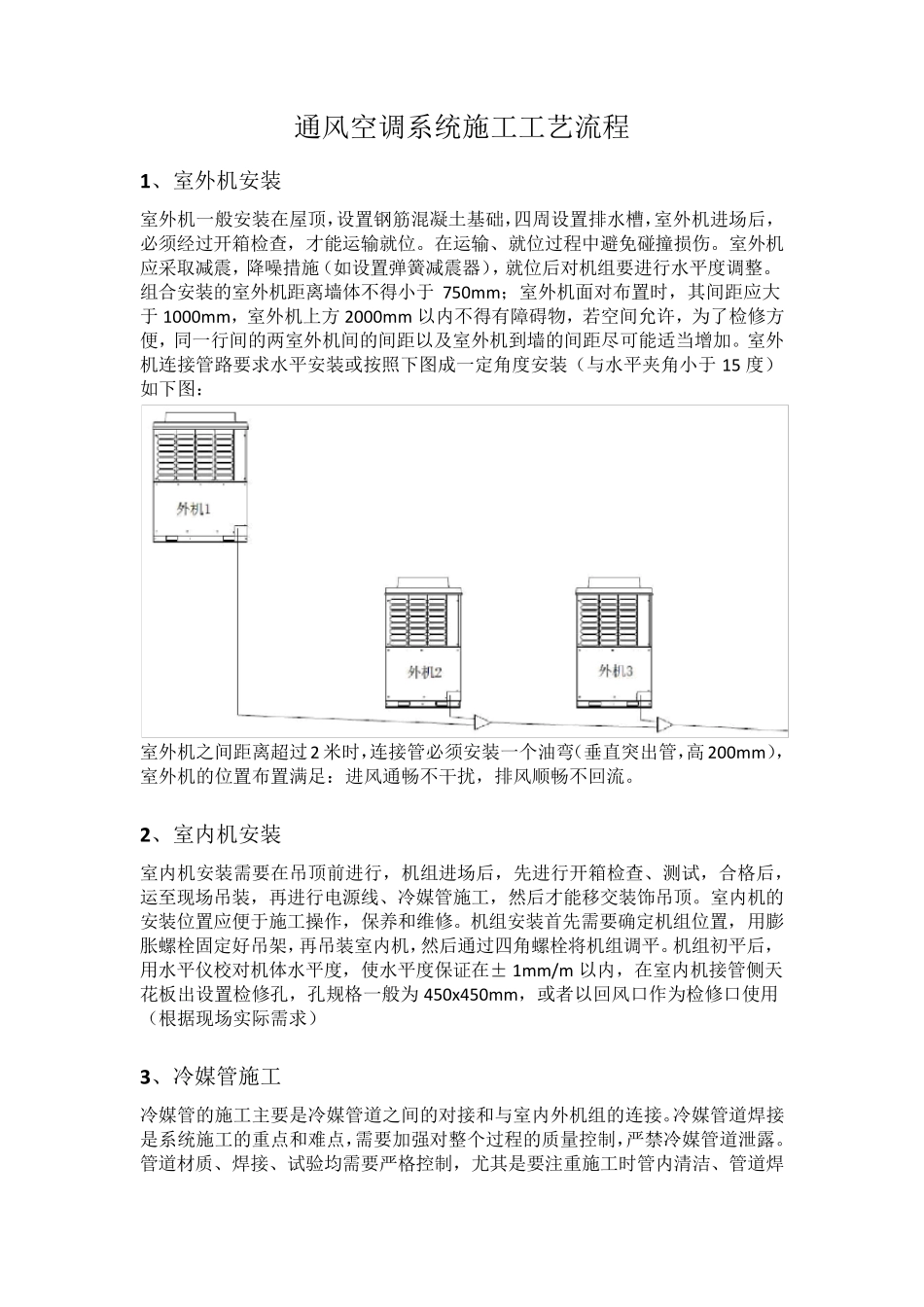

通风空调系统施工工艺流程 1、室外机安装 室外机一般安装在屋顶，设置钢筋混凝土基础，四周设置排水槽，室外机进场后，必须经过开箱检查，才能运输就位。在运输、就位过程中避免碰撞损伤。室外机应采取减震，降噪措施（如设置弹簧减震器），就位后对机组要进行水平度调整。组合安装的室外机距离墙体不得小于 750mm；室外机面对布置时，其间距应大于 1000mm，室外机上方 2000mm 以内不得有障碍物，若空间允许，为了检修方便，同一行间的两室外机间的间距以及室外机到墙的间距尽可能适当增加。室外机连接管路要求水平安装或按照下图成一定角度安装（与水平夹角小于 15 度）如下图： 室外机之间距离超过2 米时，连接管必须安装一个油弯（垂直突出管，高200mm），室外机的位置布置满足：进风通畅不干扰，排风顺畅不回流。 2、室内机安装 室内机安装需要在吊顶前进行，机组进场后，先进行开箱检查、测试，合格后，运至现场吊装，再进行电源线、冷媒管施工，然后才能移交装饰吊顶。室内机的安装位置应便于施工操作，保养和维修。机组安装首先需要确定机组位置，用膨胀螺栓固定好吊架，再吊装室内机，然后通过四角螺栓将机组调平。机组初平后，用水平仪校对机体水平度，使水平度保证在± 1mm/m 以内，在室内机接管侧天花板出设置检修孔，孔规格一般为 450x450mm，或者以回风口作为检修口使用（根据现场实际需求） 3、冷媒管施工 冷媒管的施工主要是冷媒管道之间的对接和与室内外机组的连接。冷媒管道焊接是系统施工的重点和难点，需要加强对整个过程的质量控制，严禁冷媒管道泄露。管道材质、焊接、试验均需要严格控制，尤其是要注重施工时管内清洁、管道焊接质量，严格保持管道干燥、清洁、气密性良好。管道试验应按照程序，分阶段进行，仔细观察、完整记录，同时试验过程中药保证机械、压力表的有效性。 1）支、吊架制作与安装 在冷媒管道安装前，先在预制的车间将支吊架制作好，按设计图纸和规范，确定支吊架间距和安装位置，最后用膨胀螺栓将支吊架安装好，冷媒管道支吊架间距应合理，由于在运转过程中会产生振动、伸缩，固定间距不适当，会发生部分应力集中而使配管破裂和损坏，从而导致机组故障。 2）冷媒管道的焊接 （1）焊接作业基本流程 装配铜管—冲氮—焊接加热—添加焊料—冷却、继续冲氮 10S 以上—关闭氮气—对焊接点质量进行检查。管道焊接质量非常重要，必须配备专业资质的焊工，持证上岗。 （2）铜管的准备 铜...
