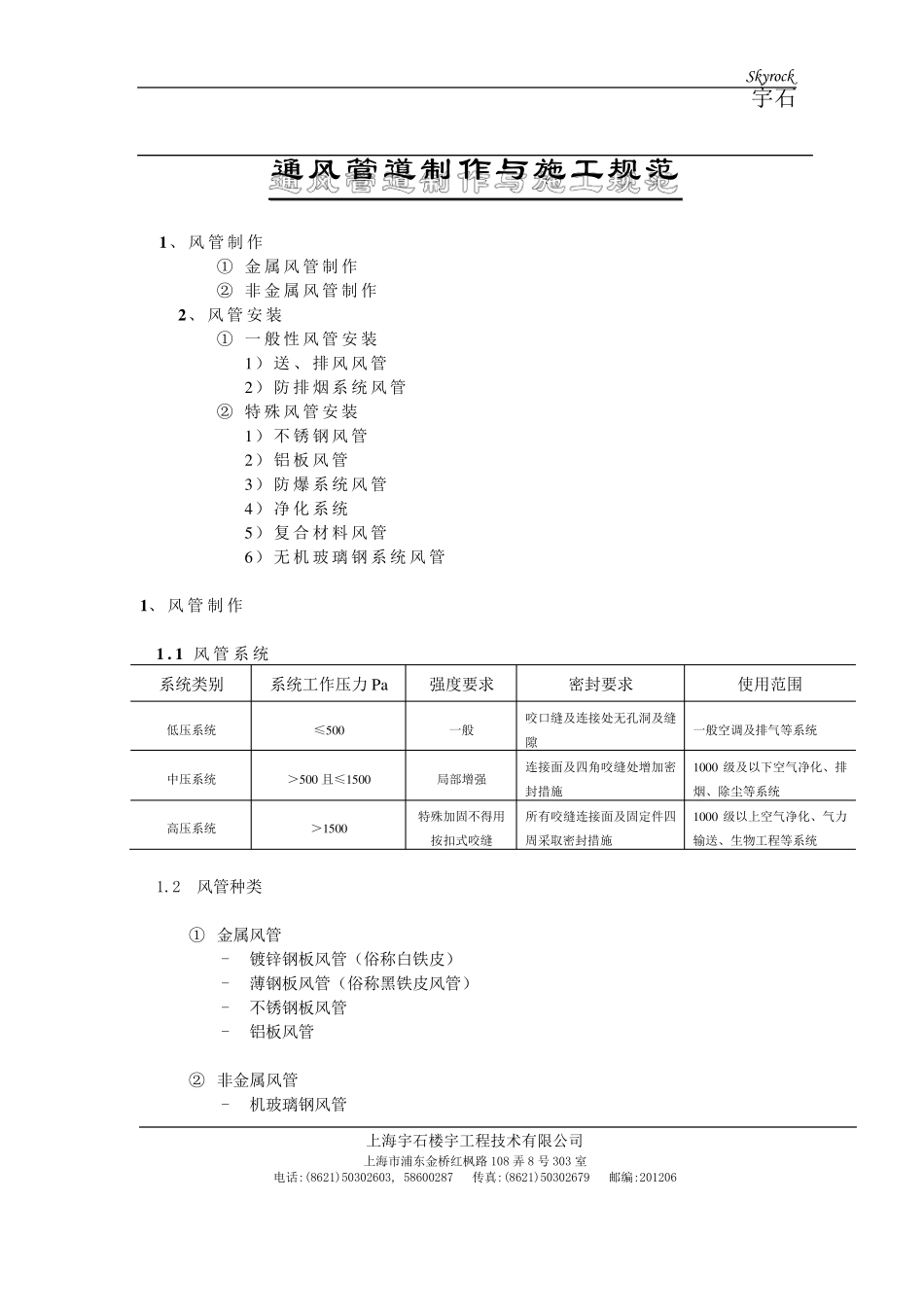

Skyrock 宇石 上海宇石楼宇工程技术有限公司 上海市浦东金桥红枫路 108 弄 8 号 303 室 电话:(8621)50302603, 58600287 传真:(8621)50302679 邮编:201206 通风管道制作与施工规范 1 、风管制作 ① 金属风管制作 ② 非金属风管制作 2 、风管安装 ① 一般性风管安装 1）送、排风风管 2）防排烟系统风管 ② 特殊风管安装 1）不锈钢风管 2）铝板风管 3）防爆系统风管 4）净化系统 5）复合材料风管 6）无机玻璃钢系统风管 1 、风管制作 1 . 1 风管系统 系统类别 系统工作压力Pa 强度要求 密封要求 使用范围 低压系统 ≤500 一般 咬口缝及连接处无孔洞及缝隙 一般空调及排气等系统 中压系统 ＞500 且≤1500 局部增强 连接面及四角咬缝处增加密封措施 1000 级及以下空气净化、排烟、除尘等系统 高压系统 ＞1500 特殊加固不得用按扣式咬缝 所有咬缝连接面及固定件四周采取密封措施 1000 级以上空气净化、气力输送、生物工程等系统 1.2 风管种类 ① 金属风管 - 镀锌钢板风管（俗称白铁皮） - 薄钢板风管（俗称黑铁皮风管） - 不锈钢板风管 - 铝板风管 ② 非金属风管 - 机玻璃钢风管 Skyrock 宇石 上海宇石楼宇工程技术有限公司 上海市浦东金桥红枫路 108 弄 8 号 303 室 电话:(8621)50302603, 58600287 传真:(8621)50302679 邮编:201206 - 无机玻璃钢风管 - 硬聚氯乙烯板风管 - 超级风管：又称玻璃纤维风管 1.3 金属风管制作 ① 圆形风管制作（略） ② 矩形风管制作 1.3.1 矩形风管制作 钢板制矩形风管的常用规格/mm 120×120 320×320 630×500 1250×400 160×120 400×200 630×630 1250×500 160×160 400×250 800×320 1250×630 200×120 400×320 800×400 1250×800 200×160 400×400 800×500 1250×1000 200×200 500×200 800×630 1600×500 250×120 500×250 800×800 1600×630 250×160 500×320 1000×320 1600×800 250×200 500×400 1000×400 1600×1000 250×250 500×500 1000×500 1600×1250 320×160 630×250 1000×630 2000×800 320×200 630×320 1000×800 2000×1000 320×250 630×400 1000×1000 2000×1250 1.3.2 风管厚度对照表 风管及配件钢板厚度（mm） 圆形风管 矩形风管 除尘系统风管 中低压系统 高压系统 80~320 0.5 0.5 0.8 ...
