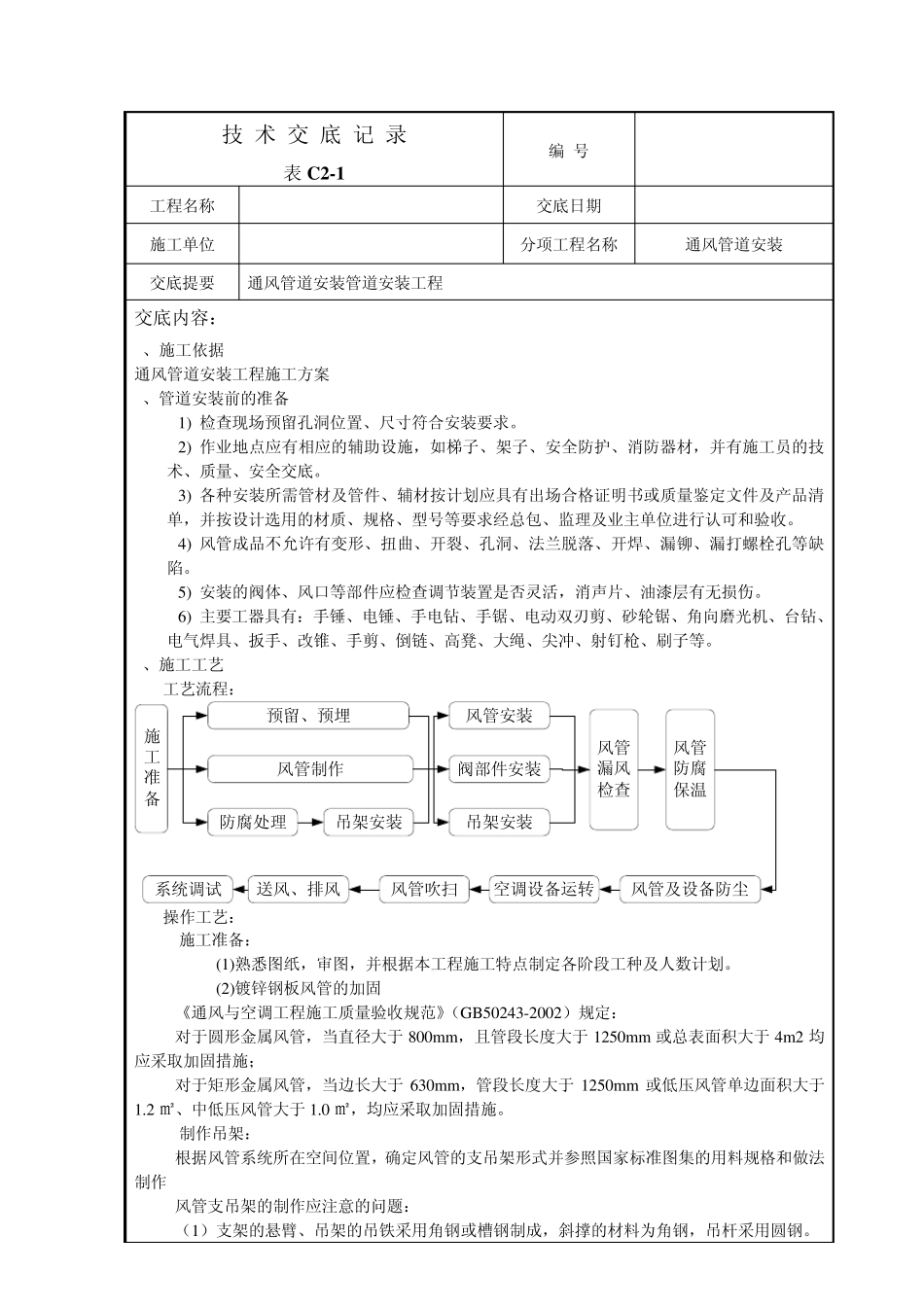

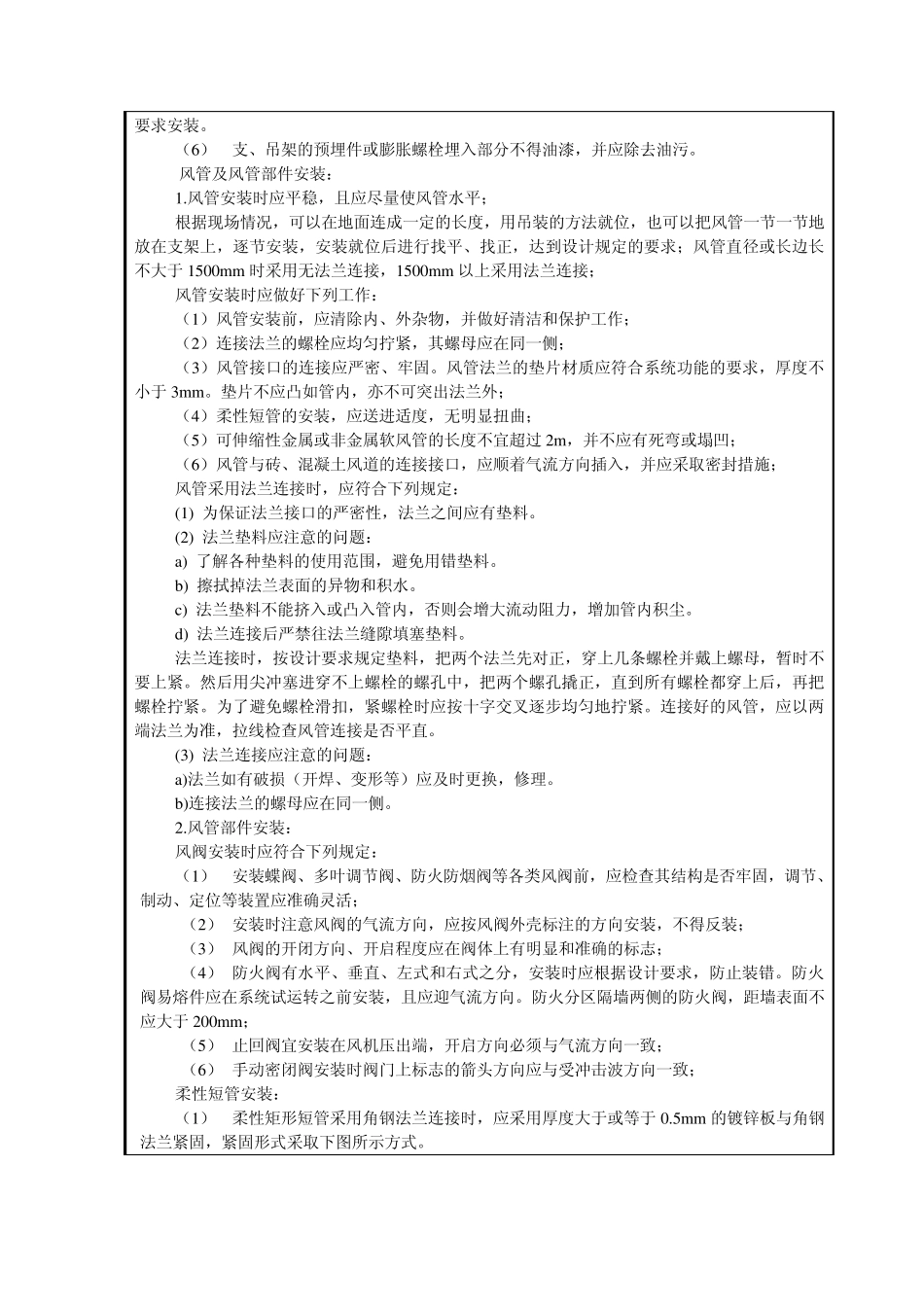

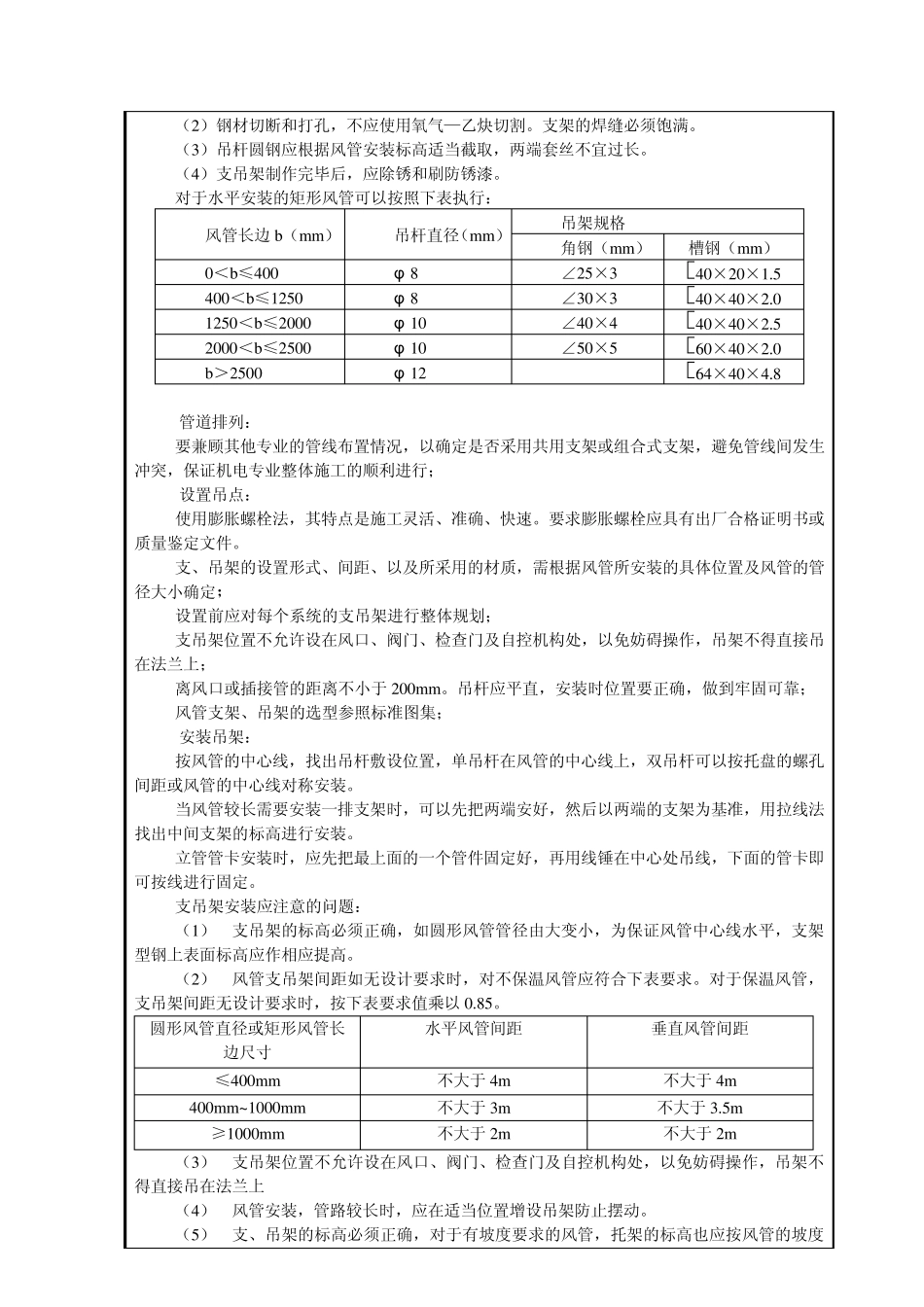

技 术 交 底 记 录 表C 2-1 编 号 工程名称 交底日期 施工单位 分项工程名称 通风管道安装 交底提要 通风管道安装管道安装工程 交底内容： 1、施工依据 通风管道安装工程施工方案 2、管道安装前的准备 1) 检查现场预留孔洞位置、尺寸符合安装要求。 2) 作业地点应有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。 3) 各种安装所需管材及管件、辅材按计划应具有出场合格证明书或质量鉴定文件及产品清单，并按设计选用的材质、规格、型号等要求经总包、监理及业主单位进行认可和验收。 4) 风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。 5) 安装的阀体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。 6) 主要工器具有：手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。 3、施工工艺 3.1工艺流程： 施工准备预留、预埋风管制作防腐处理吊架安装风管安装阀部件安装吊架安装风管漏风检查风管防腐保温风管及设备防尘空调设备运转风管吹扫送风、排风系统调试 3.2操作工艺： 3.2.1施工准备： (1)熟悉图纸，审图，并根据本工程施工特点制定各阶段工种及人数计划。 (2)镀锌钢板风管的加固 《通风与空调工程施工质量验收规范》（GB50243-2002）规定： 对于圆形金属风管，当直径大于 800mm，且管段长度大于 1250mm 或总表面积大于 4m2 均应采取加固措施； 对于矩形金属风管，当边长大于 630mm，管段长度大于 1250mm 或低压风管单边面积大于1.2 ㎡、中低压风管大于 1.0 ㎡，均应采取加固措施。 3.2.2制作吊架： 根据风管系统所在空间位置，确定风管的支吊架形式并参照国家标准图集的用料规格和做法制作 风管支吊架的制作应注意的问题： （1）支架的悬臂、吊架的吊铁采用角钢或槽钢制成，斜撑的材料为角钢，吊杆采用圆钢。 （2）钢材切断和打孔，不应使用氧气—乙炔切割。支架的焊缝必须饱满。 （3）吊杆圆钢应根据风管安装标高适当截取，两端套丝不宜过长。 （4）支吊架制作完毕后，应除锈和刷防锈漆。 对于水平安装的矩形风管可以按照下表执行： 风管长边b（mm） 吊杆直径（mm） 吊架规格 角钢（mm） 槽钢（mm） 0＜b≤400 φ 8 ∠25×3 40×20×1.5 400＜b≤1250 φ 8 ∠30×3 40×40×2....
