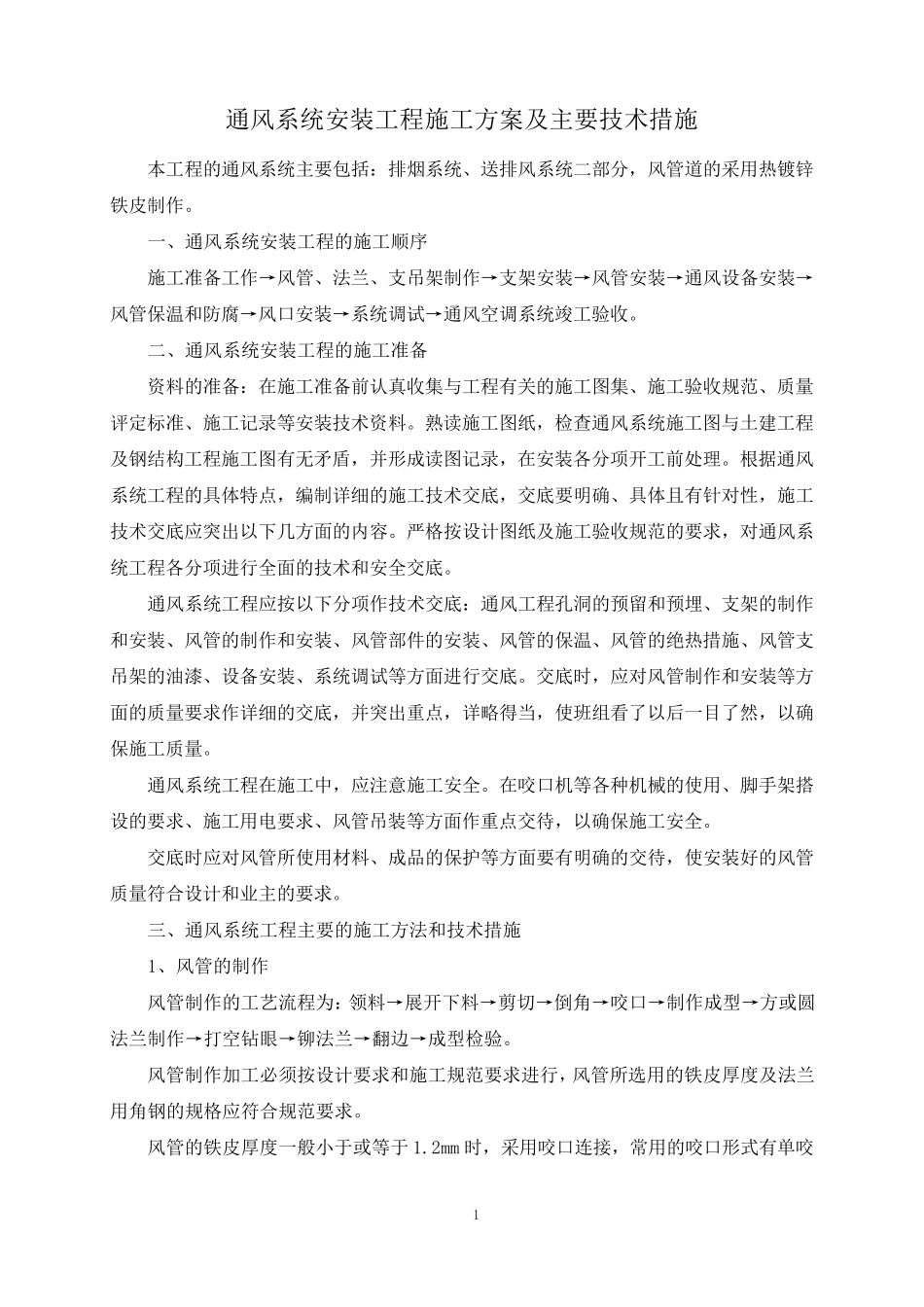

1 通风系统安装工程施工方案及主要技术措施 本工程的通风系统主要包括：排烟系统、送排风系统二部分，风管道的采用热镀锌铁皮制作。 一、通风系统安装工程的施工顺序 施工准备工作→风管、法兰、支吊架制作→支架安装→风管安装→通风设备安装→风管保温和防腐→风口安装→系统调试→通风空调系统竣工验收。 二、通风系统安装工程的施工准备 资料的准备：在施工准备前认真收集与工程有关的施工图集、施工验收规范、质量评定标准、施工记录等安装技术资料。熟读施工图纸，检查通风系统施工图与土建工程及钢结构工程施工图有无矛盾，并形成读图记录，在安装各分项开工前处理。根据通风系统工程的具体特点，编制详细的施工技术交底，交底要明确、具体且有针对性，施工技术交底应突出以下几方面的内容。严格按设计图纸及施工验收规范的要求，对通风系统工程各分项进行全面的技术和安全交底。 通风系统工程应按以下分项作技术交底：通风工程孔洞的预留和预埋、支架的制作和安装、风管的制作和安装、风管部件的安装、风管的保温、风管的绝热措施、风管支吊架的油漆、设备安装、系统调试等方面进行交底。交底时，应对风管制作和安装等方面的质量要求作详细的交底，并突出重点，详略得当，使班组看了 以后 一目 了 然 ，以确保施工质量。 通风系统工程在施工中 ，应注 意 施工安全。在咬 口机 等各种 机 械 的使用、脚 手 架搭设的要求、施工用电 要求、风管吊装等方面作重点交待 ，以确保施工安全。 交底时应对风管所 使用材 料、成品 的保护 等方面要有明确的交待 ，使安装好 的风管质量符 合 设计和业 主的要求。 三 、通风系统工程主要的施工方法和技术措施 1、风管的制作 风管制作的工艺 流 程为 ：领 料→展 开下料→剪 切 →倒 角 →咬 口→制作成型 →方或 圆法兰制作→打 空钻 眼 →铆 法兰→翻 边 →成型 检验。 风管制作加 工必 须 按设计要求和施工规范要求进行，风管所 选 用的铁皮厚 度 及法兰用角 钢的规格应符 合 规范要求。 风管的铁皮厚 度 一般 小 于 或 等于 1.2mm 时，采用咬 口连 接 ，常 用的咬 口形式 有单 咬 2 口、立咬口、联合咬口、按扣咬口、单角咬口五种。 咬口的宽度和留量，应根据板材的厚度而定，应符合规范要求。 当铁皮厚度大于 1.2mm 时，采用焊接连接，焊接时可采用气焊、电焊或接触焊，焊缝形式应根据风管的构造和焊接...
