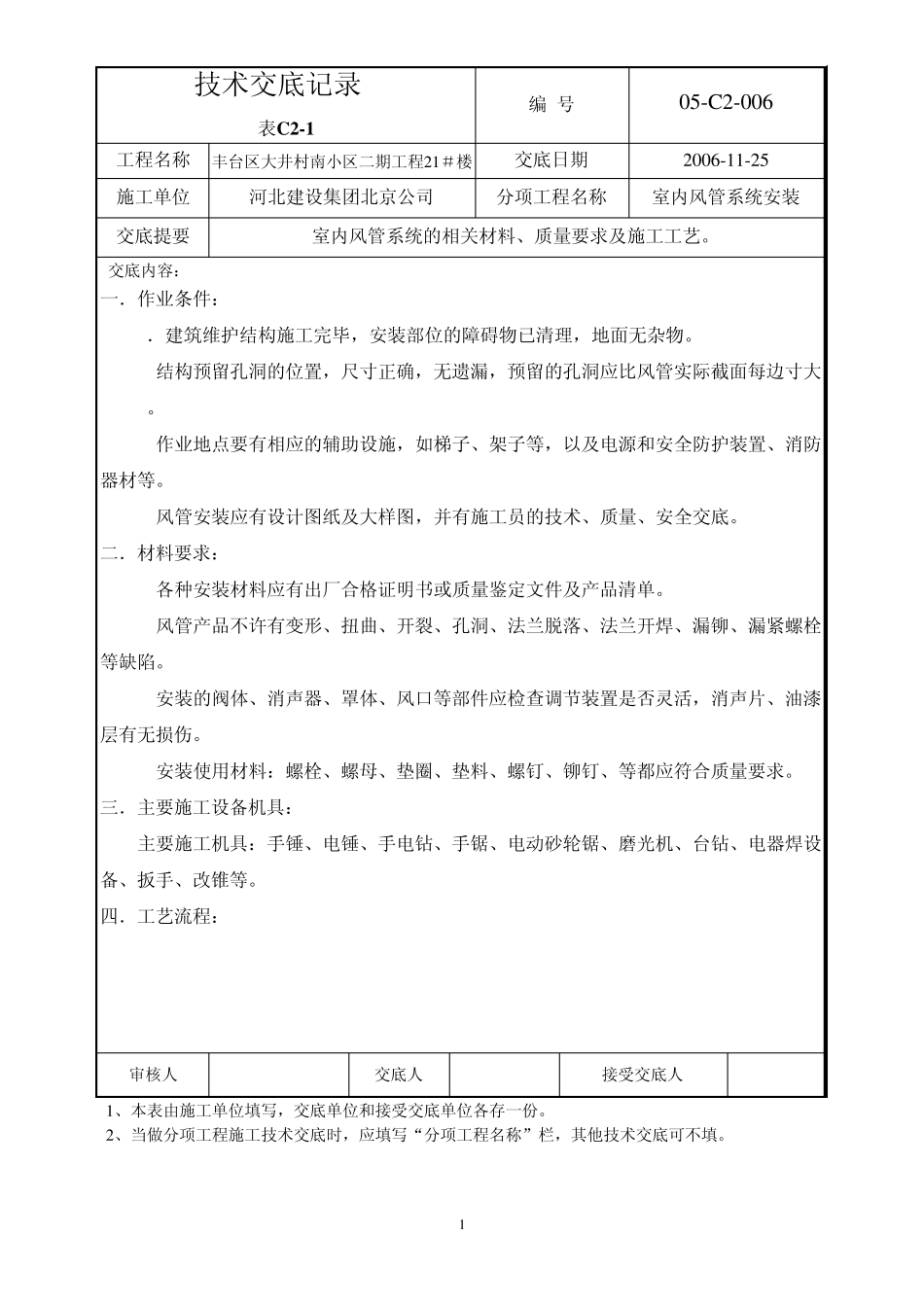

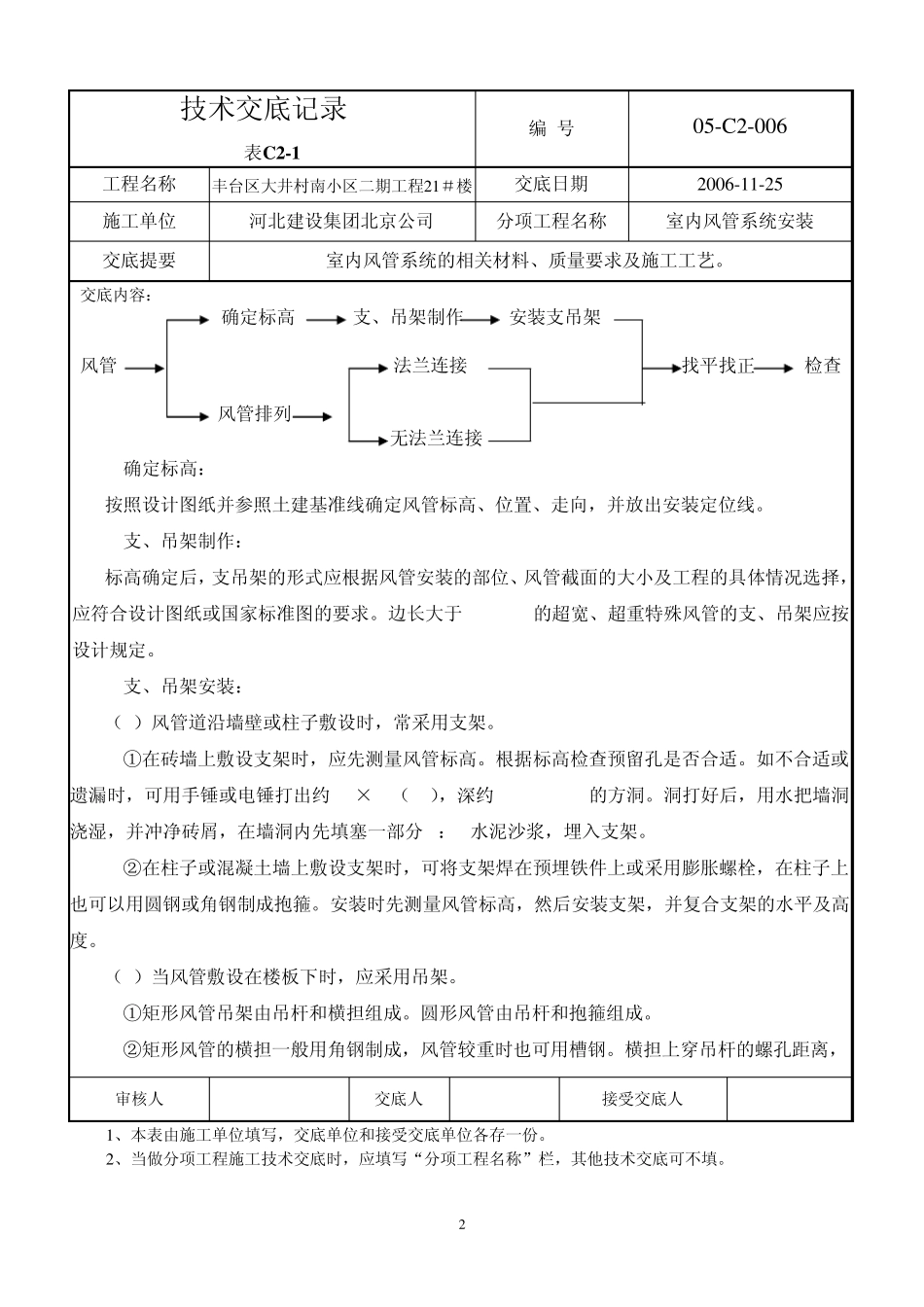

1 技术交底记录 表C 2-1 编 号 05-C 2-006 工程名称 丰台区大井村南小区二期工程21＃楼 交底日期 2006-11-25 施工单位 河北建设集团北京公司 分项工程名称 室内风管系统安装 交底提要 室内风管系统的相关材料、质量要求及施工工艺。 交底内容： 一．作业条件： 1．建筑维护结构施工完毕，安装部位的障碍物已清理，地面无杂物。 2.结构预留孔洞的位置，尺寸正确，无遗漏，预留的孔洞应比风管实际截面每边寸大 100mm。 3.作业地点要有相应的辅助设施，如梯子、架子等，以及电源和安全防护装置、消防器材等。 4.风管安装应有设计图纸及大样图，并有施工员的技术、质量、安全交底。 二．材料要求： 1.各种安装材料应有出厂合格证明书或质量鉴定文件及产品清单。 2.风管产品不许有变形、扭曲、开裂、孔洞、法兰脱落、法兰开焊、漏铆、漏紧螺栓等缺陷。 3.安装的阀体、消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。 4.安装使用材料：螺栓、螺母、垫圈、垫料、螺钉、铆钉、等都应符合质量要求。 三．主要施工设备机具： 主要施工机具：手锤、电锤、手电钻、手锯、电动砂轮锯、磨光机、台钻、电器焊设备、扳手、改锥等。 四．工艺流程： 审核人 交底人 接受交底人 1、本表由施工单位填写，交底单位和接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。 2 技术交底记录 表C 2-1 编 号 05-C 2-006 工程名称 丰台区大井村南小区二期工程21＃楼 交底日期 2006-11-25 施工单位 河北建设集团北京公司 分项工程名称 室内风管系统安装 交底提要 室内风管系统的相关材料、质量要求及施工工艺。 交底内容： 确定标高 支、吊架制作 安装支吊架 风管 法兰连接 找平找正 检查 风管排列 无法兰连接 1.确定标高： 按照设计图纸并参照土建基准线确定风管标高、位置、走向，并放出安装定位线。 2.支、吊架制作： 标高确定后，支吊架的形式应根据风管安装的部位、风管截面的大小及工程的具体情况选择，应符合设计图纸或国家标准图的要求。边长大于 2500mm的超宽、超重特殊风管的支、吊架应按设计规定。 3.支、吊架安装： （1）风管道沿墙壁或柱子敷设时，常采用支架。 ①在砖墙上敷设支架时，应先测量风管标高。根据标高检查预留孔是否合适。如不合适或遗漏时，可用手锤或电锤打出约80×80（mm），深约150-200m...
