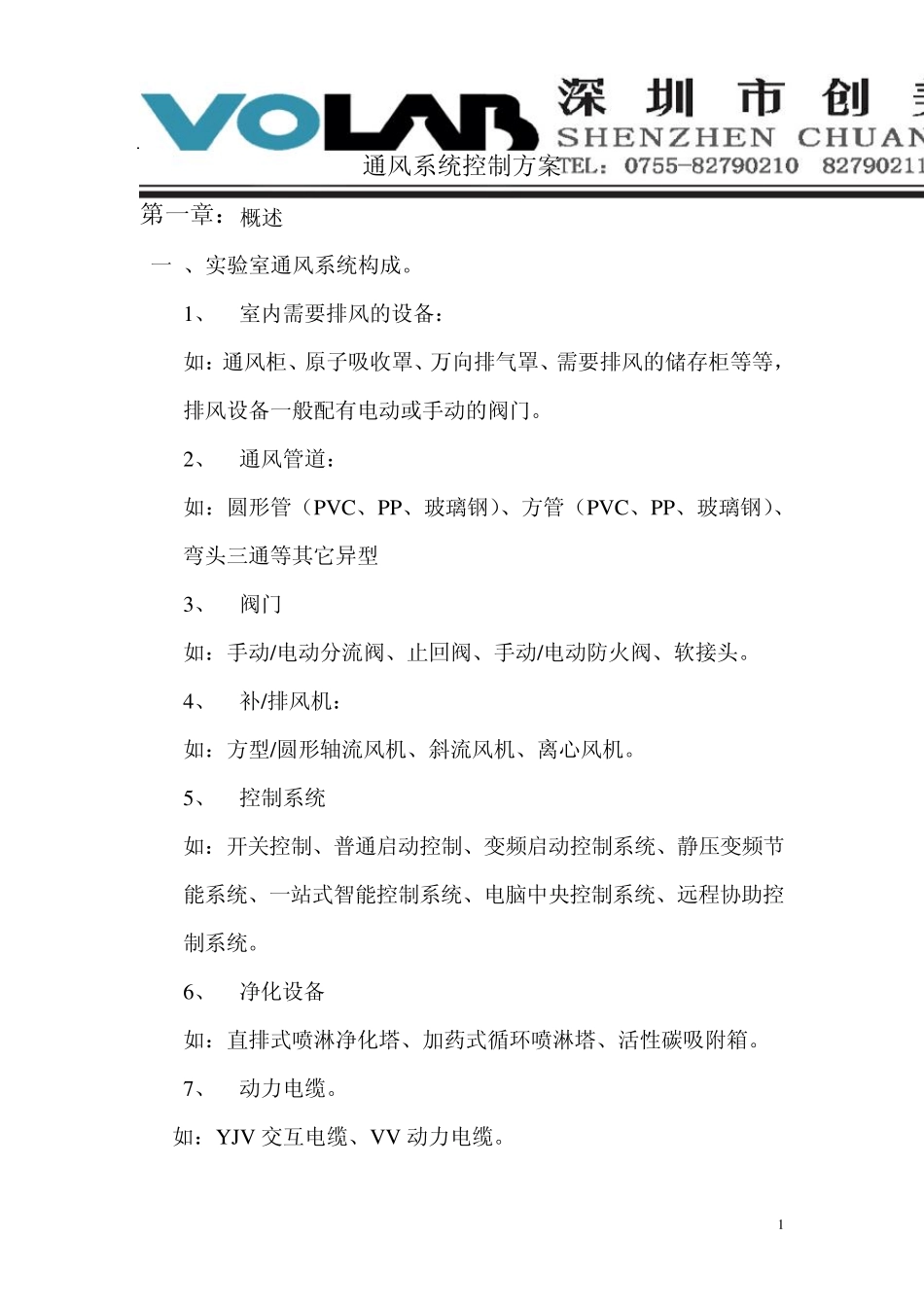

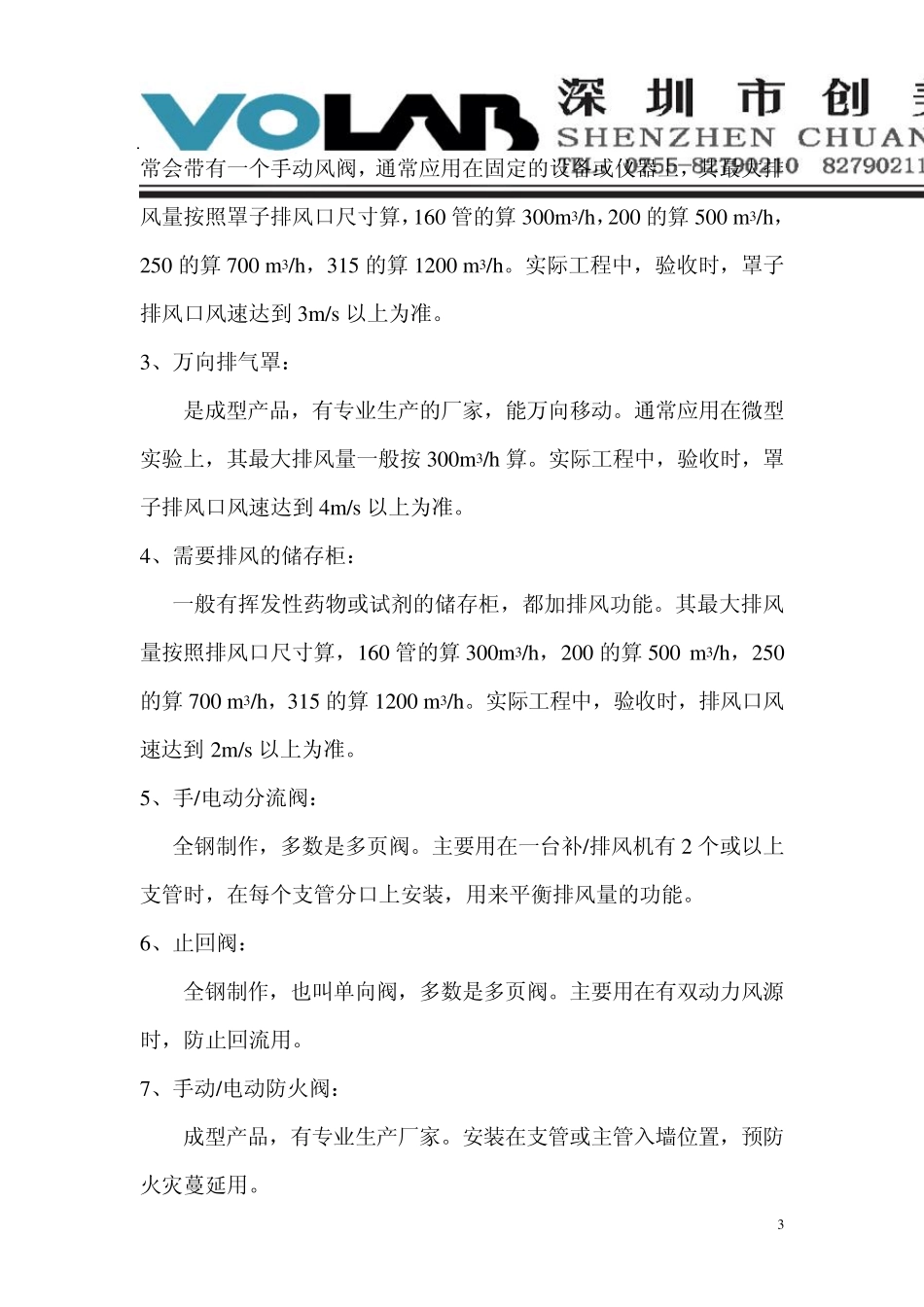

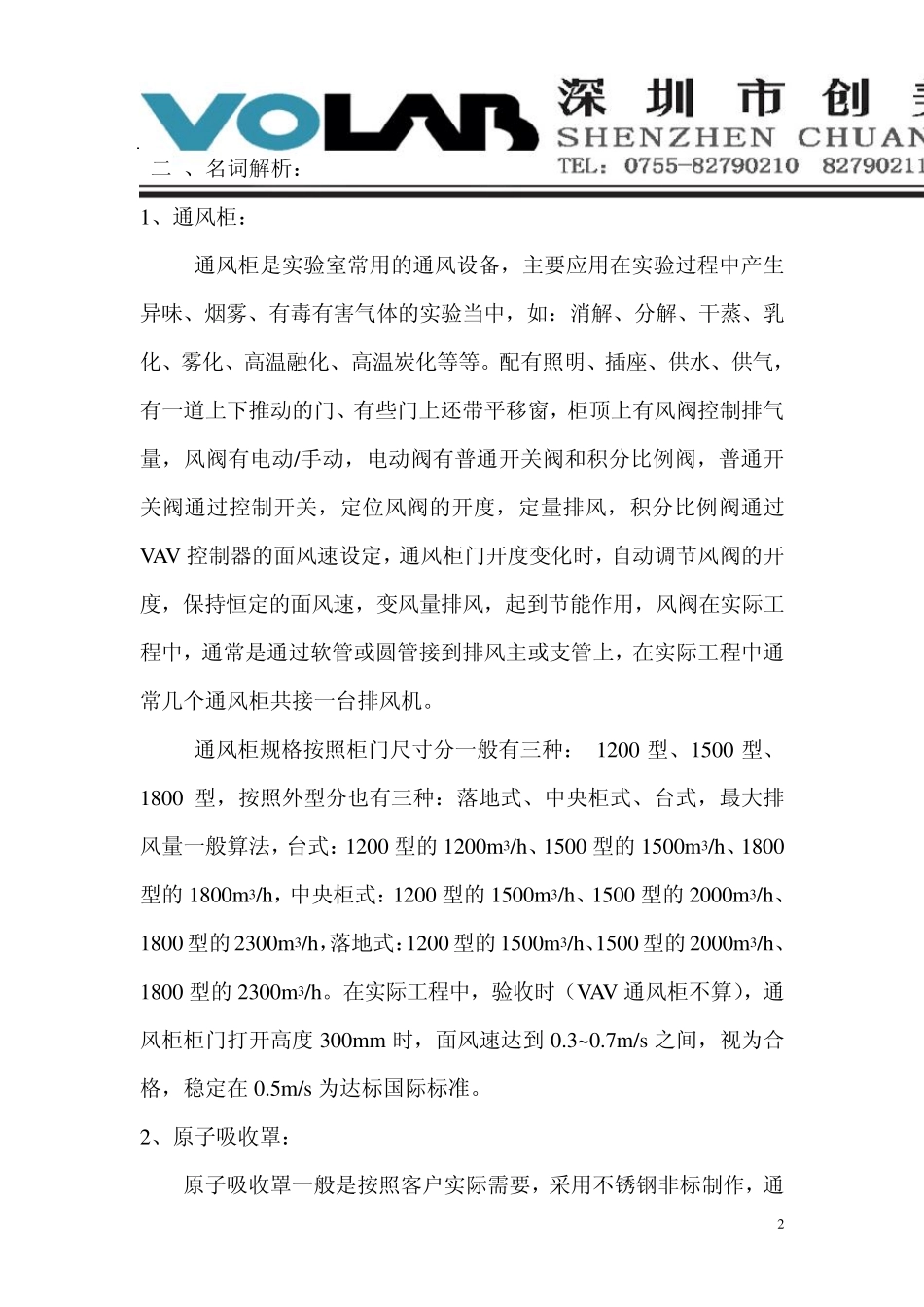

1 通风系统控制方案 第一章：概述 一 、实验室通风系统构成。 1、 室内需要排风的设备： 如：通风柜、原子吸收罩、万向排气罩、需要排风的储存柜等等，排风设备一般配有电动或手动的阀门。 2、 通风管道： 如：圆形管（PV C、PP、玻璃钢）、方管（PV C、PP、玻璃钢）、弯头三通等其它异型 3、 阀门 如：手动/电动分流阀、止回阀、手动/电动防火阀、软接头。 4、 补/排风机： 如：方型/圆形轴流风机、斜流风机、离心风机。 5、 控制系统 如：开关控制、普通启动控制、变频启动控制系统、静压变频节能系统、一站式智能控制系统、电脑中央控制系统、远程协助控制系统。 6、 净化设备 如：直排式喷淋净化塔、加药式循环喷淋塔、活性碳吸附箱。 7、 动力电缆。 如：Y JV 交互电缆、V V 动力电缆。 2 二 、名词解析： 1、通风柜： 通风柜是实验室常用的通风设备，主要应用在实验过程中产生异味、烟雾、有毒有害气体的实验当中，如：消解、分解、干蒸、乳化、雾化、高温融化、高温炭化等等。配有照明、插座、供水、供气，有一道上下推动的门、有些门上还带平移窗，柜顶上有风阀控制排气量，风阀有电动/手动，电动阀有普通开关阀和积分比例阀，普通开关阀通过控制开关，定位风阀的开度，定量排风，积分比例阀通过VAV 控制器的面风速设定，通风柜门开度变化时，自动调节风阀的开度，保持恒定的面风速，变风量排风，起到节能作用，风阀在实际工程中，通常是通过软管或圆管接到排风主或支管上，在实际工程中通常几个通风柜共接一台排风机。 通风柜规格按照柜门尺寸分一般有三种： 1200 型、1500 型、1800 型，按照外型分也有三种：落地式、中央柜式、台式，最大排风量一般算法，台式：1200 型的 1200m3/h、1500 型的 1500m3/h、1800型的 1800m3/h，中央柜式：1200 型的 1500m3/h、1500 型的 2000m3/h、1800 型的 2300m3/h，落地式：1200 型的 1500m3/h、1500 型的 2000m3/h、1800 型的 2300m3/h。在实际工程中，验收时（VAV 通风柜不算），通风柜柜门打开高度 300mm 时，面风速达到 0.3~ 0.7m/s 之间，视为合格，稳定在 0.5m/s 为达标国际标准。 2、原子吸收罩： 原子吸收罩一般是按照客户实际需要，采用不锈钢非标制作，通 3 常会带有一个手动风阀，通常应用在固定的设备或仪器上，其最大排风量按照罩子排风口尺寸算，160 管的算300m3/h，200 的算500 m3/h，250 的算700 m3/h，...
