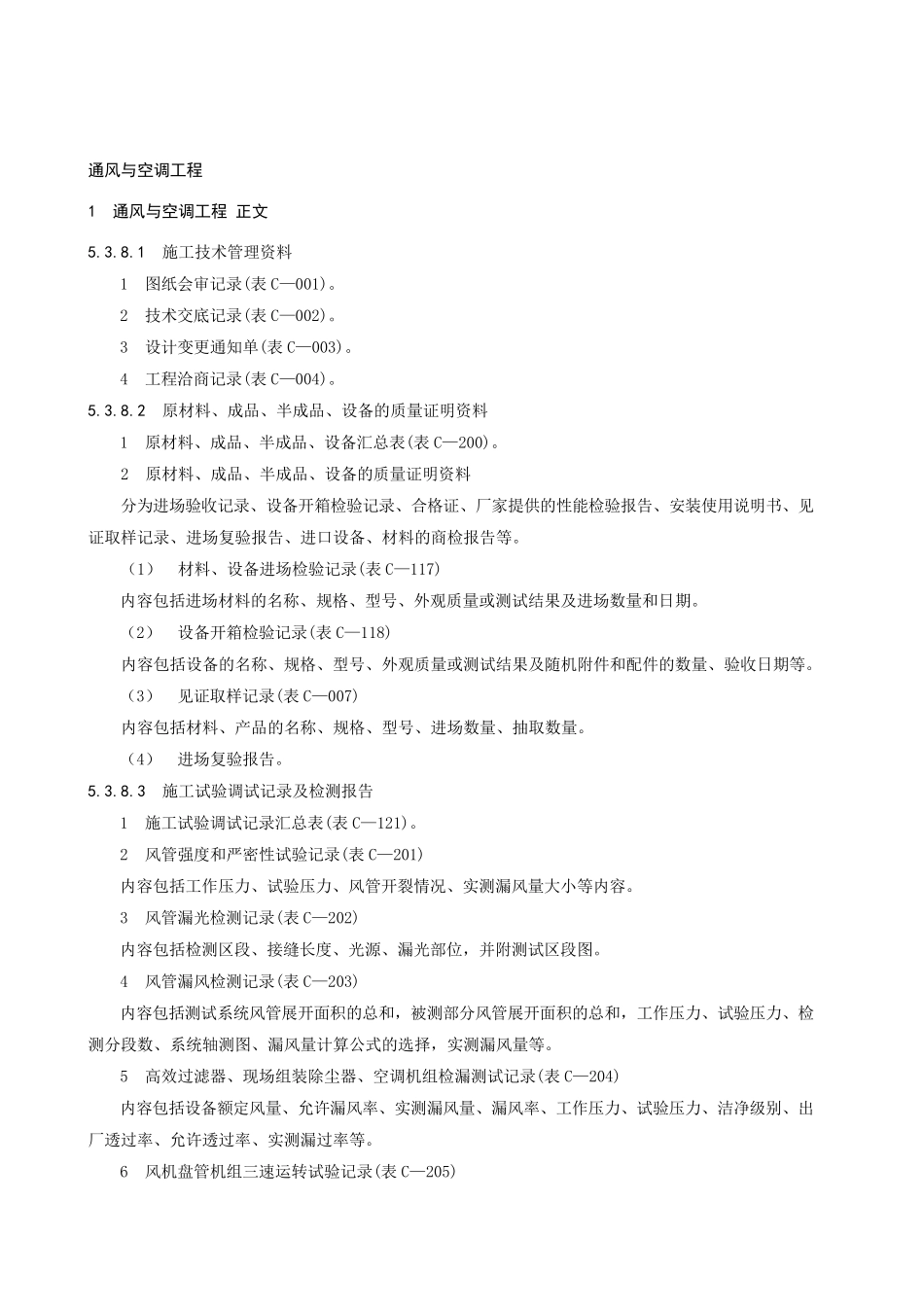

通风与空调工程 1 通风与空调工程 正文 5.3.8.1 施工技术管理资料 1 图纸会审记录(表C—001)。 2 技术交底记录(表C—002)。 3 设计变更通知单(表C—003)。 4 工程洽商记录(表C—004)。 5.3.8.2 原材料、成品、半成品、设备的质量证明资料 1 原材料、成品、半成品、设备汇总表(表C—200)。 2 原材料、成品、半成品、设备的质量证明资料 分为进场验收记录、设备开箱检验记录、合格证、厂家提供的性能检验报告、安装使用说明书、见证取样记录、进场复验报告、进口设备、材料的商检报告等。 （1） 材料、设备进场检验记录(表C—117) 内容包括进场材料的名称、规格、型号、外观质量或测试结果及进场数量和日期。 （2） 设备开箱检验记录(表C—118) 内容包括设备的名称、规格、型号、外观质量或测试结果及随机附件和配件的数量、验收日期等。 （3） 见证取样记录(表C—007) 内容包括材料、产品的名称、规格、型号、进场数量、抽取数量。 （4） 进场复验报告。 5.3.8.3 施工试验调试记录及检测报告 1 施工试验调试记录汇总表(表C—121)。 2 风管强度和严密性试验记录(表C—201) 内容包括工作压力、试验压力、风管开裂情况、实测漏风量大小等内容。 3 风管漏光检测记录(表C—202) 内容包括检测区段、接缝长度、光源、漏光部位，并附测试区段图。 4 风管漏风检测记录(表C—203) 内容包括测试系统风管展开面积的总和，被测部分风管展开面积的总和，工作压力、试验压力、检测分段数、系统轴测图、漏风量计算公式的选择，实测漏风量等。 5 高效过滤器、现场组装除尘器、空调机组检漏测试记录(表C—204) 内容包括设备额定风量、允许漏风率、实测漏风量、漏风率、工作压力、试验压力、洁净级 别 、出厂透 过率、允许透 过率、实测漏过率等。 6 风机盘 管机组三 速 运 转 试验记录(表C—205) 内容包括规格、型号、使用数量、温控开关动作情况，风速开关与风机运行状态的对应情况等。 7 风机盘管机组水压检漏试验记录(表C—206) 内容包括系统工作压力、试验压力、试验时间、渗漏情况等。 8 制冷系统吹污记录(表C—207) 分为制冷设备、制冷剂管道。 内容包括设备型号、吹污压力、吹扫介质、吹扫次数、时间，阀门的清洁情况，吹扫质量等。 9 制冷系统安全阀调试记录(表C—145) 内容包括规格型号、设计压力、起座压力、回座压力、调试结果等。 10 制冷系统气密性、真空度试验记录(表C—208) ...
