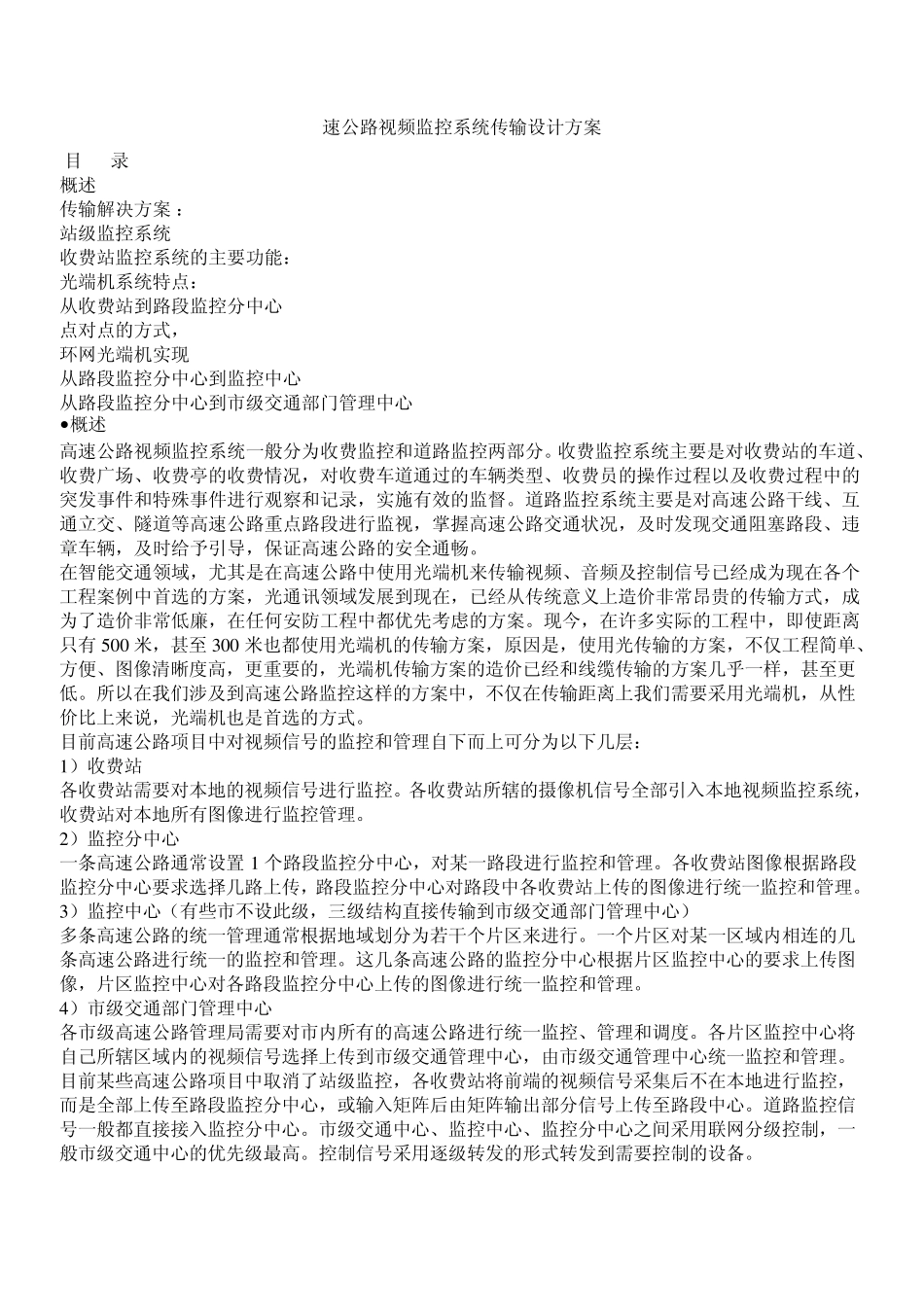

速公路视频监控系统传输设计方案 目 录 概述 传输解决方案 ： 站级监控系统 收费站监控系统的主要功能： 光端机系统特点： 从收费站到路段监控分中心 点对点的方式， 环网光端机实现 从路段监控分中心到监控中心 从路段监控分中心到市级交通部门管理中心 •概述 高速公路视频监控系统一般分为收费监控和道路监控两部分。收费监控系统主要是对收费站的车道、收费广场、收费亭的收费情况，对收费车道通过的车辆类型、收费员的操作过程以及收费过程中的突发事件和特殊事件进行观察和记录，实施有效的监督。道路监控系统主要是对高速公路干线、互通立交、隧道等高速公路重点路段进行监视，掌握高速公路交通状况，及时发现交通阻塞路段、违章车辆，及时给予引导，保证高速公路的安全通畅。 在智能交通领域，尤其是在高速公路中使用光端机来传输视频、音频及控制信号已经成为现在各个工程案例中首选的方案，光通讯领域发展到现在，已经从传统意义上造价非常昂贵的传输方式，成为了造价非常低廉，在任何安防工程中都优先考虑的方案。现今，在许多实际的工程中，即使距离只有 5 0 0 米，甚至 3 0 0 米也都使用光端机的传输方案，原因是，使用光传输的方案，不仅工程简单、方便、图像清晰度高，更重要的，光端机传输方案的造价已经和线缆传输的方案几乎一样，甚至更低。所以在我们涉及到高速公路监控这样的方案中，不仅在传输距离上我们需要采用光端机，从性价比上来说，光端机也是首选的方式。 目前高速公路项目中对视频信号的监控和管理自下而上可分为以下几层： 1 ）收费站 各收费站需要对本地的视频信号进行监控。各收费站所辖的摄像机信号全部引入本地视频监控系统，收费站对本地所有图像进行监控管理。 2 ）监控分中心 一条高速公路通常设置 1 个路段监控分中心，对某一路段进行监控和管理。各收费站图像根据路段监控分中心要求选择几路上传，路段监控分中心对路段中各收费站上传的图像进行统一监控和管理。 3 ）监控中心（有些市不设此级，三级结构直接传输到市级交通部门管理中心） 多条高速公路的统一管理通常根据地域划分为若干个片区来进行。一个片区对某一区域内相连的几条高速公路进行统一的监控和管理。这几条高速公路的监控分中心根据片区监控中心的要求上传图像，片区监控中心对各路段监控分中心上传的图像进行统一监控和管理。 4 ）市级交通部门管理中心 各市级高速公路管理局需要对市内所有的高速...
